泰艺晶振,有源晶振,PX晶振,PXETCCJANF-7.680000晶振

频率：1-200MHZ

尺寸：3.2*2.5mm

智能手机晶振,产品具有高的精度小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高的端的数码产品,四脚贴片晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.

订购热线：0755-2783-7683

泰艺晶振,有源晶振,PX晶振,PXETCCJANF-7.680000晶振,

贴片晶振本身体积小,薄型石英晶体谐振器,特别适用于有目前快速发展的电子数码产品,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶体振荡器该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

项目	符号	规格说明	条件
输出频率范围	f0	1-200MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.8-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.tydz99.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±25 × 10-6
		L: ±20 × 10-6

功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

泰艺有源晶振编码列表：

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Type 类型	Frequency 频率	Voltage - Supply电压	Size / Dimension 尺寸	Height - Seated (Max)高度
PXETCCJANF-7.680000	Taitien	PX	XO (Standard)	7.68MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETECJANF-11.059200	Taitien	PX	XO (Standard)	11.0592MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETGCJANF-16.384000	Taitien	PX	XO (Standard)	16.384MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETGCJANF-20.000000	Taitien	PX	XO (Standard)	20MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETGCJANF-25.000000	Taitien	PX	XO (Standard)	25MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETGCJANF-6.140000	Taitien	PX	XO (Standard)	6.14MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETGCJANF-66.666600	Taitien	PX	XO (Standard)	66.6666MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)
PXETGCJANF-74.250000	Taitien	PX	XO (Standard)	74.25MHz	2.8 V ~ 3.3 V	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.043" (1.10mm)

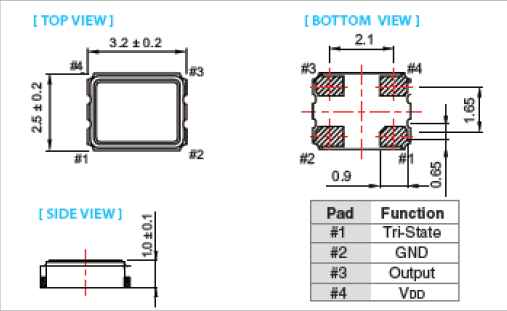

PX 3225

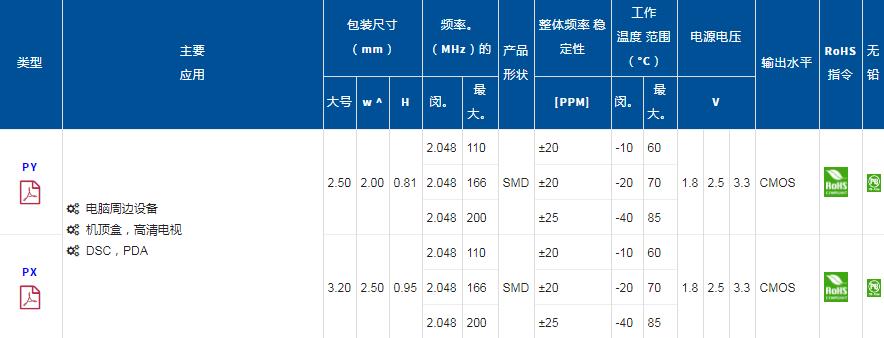

泰艺有源晶振产品列表：

PY PX

注意事项

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的3225晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
