泰艺晶振,有源晶振,OV晶振,OVETECJANF-27.000000晶振
频率：0.0137-125MHZ

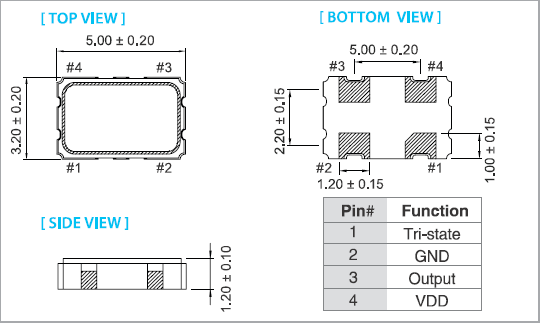

尺寸：5.0*3.2mm
泰艺晶振,有源晶振,OV晶振,OVETECJANF-27.000000晶振,小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
0.0137-125MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8-3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.tydz99.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Type 类型 | Frequency 频率 | Voltage - Supply电压 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| OVETECJANF-27.000000 | Taitien | OV | XO (Standard) | 27MHz | 2.8 V ~ 3.3 V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| OVETGCJANF-12.000000 | Taitien | OV | XO (Standard) | 12MHz | 2.8 V ~ 3.3 V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| OVETGCJANF-25.000000 | Taitien | OV | XO (Standard) | 25MHz | 2.8 V ~ 3.3 V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| OVETGCJANF-36.000000 | Taitien | OV | XO (Standard) | 36MHz | 2.8 V ~ 3.3 V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| OVETGCKTNF-66.666700 | Taitien | OV | XO (Standard) | 66.6667MHz | 2.8 V ~ 3.3 V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
| OVETGHJANF-50.000000 | Taitien | OV | XO (Standard) | 50MHz | 2.8 V ~ 3.3 V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.051" (1.30mm) |
泰艺有源晶振产品列表：
1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
2.晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用5032石英晶振所导致的不良不负任何责任。
3.机械振动的影响
当SMD晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
泰艺晶振,有源晶振,OV晶振,OVETECJANF-27.000000晶振
台湾泰艺晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,四脚贴片晶振以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.
泰艺晶振减少污染物排放，贴片石英晶振对不可再生的资源进行有效利用。减少废物的产生，对其排放的责任进行有效管理，有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息，对环境有重大健康安全和环境的运营现状进行纠正。
泰艺晶振,有源晶振,OV晶振,OVETECJANF-27.000000晶振
