NDK晶振,谐振器,石英晶振,NX1612SA晶振

频率：24~80MHZ

尺寸：1.6*1.0mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-2783-7683

日本电波工业株式会社作为晶体元器件的专业生产厂家,成立于1948年,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础.

NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓,但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化,使得贴片无源晶振和石英晶体谐振器件的需要在急速增加.由此,本集团将方针转换至面向量产市场的产品的再强化上,把均衡缩减战略切换成成长战略.并且展开在产业设备、车载、传感器领域,利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划.通过赢得客户的高评价和高信赖石英晶体谐振器产品来确保持续的成长和安定的收益,来努力达成销售额500亿日元企业的复活的目标.NDK晶振,贴片晶振,石英晶振,NX1612SA晶振

NDK晶振,谐振器,石英晶振,NX1612SA晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.NX1612SA-32.000MHZ-CHP-CIS-3晶振,NX1612SA晶振,四脚金属面贴片晶振

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于进口晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

石英晶振产品电极的设计:石英晶振产品的电极对于NDK晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

NDK晶振	单位	NX1612SA晶振	石英晶振基本条件
标准频率	f_nom	20~80MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-30°C ～ +85°C	标准温度
激励功率	DL	10μW（最大200μW）	推荐:1μW ～ 100μW
频率公差	f_— l	(25 ±3 )°C × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载要求,请联系我们.

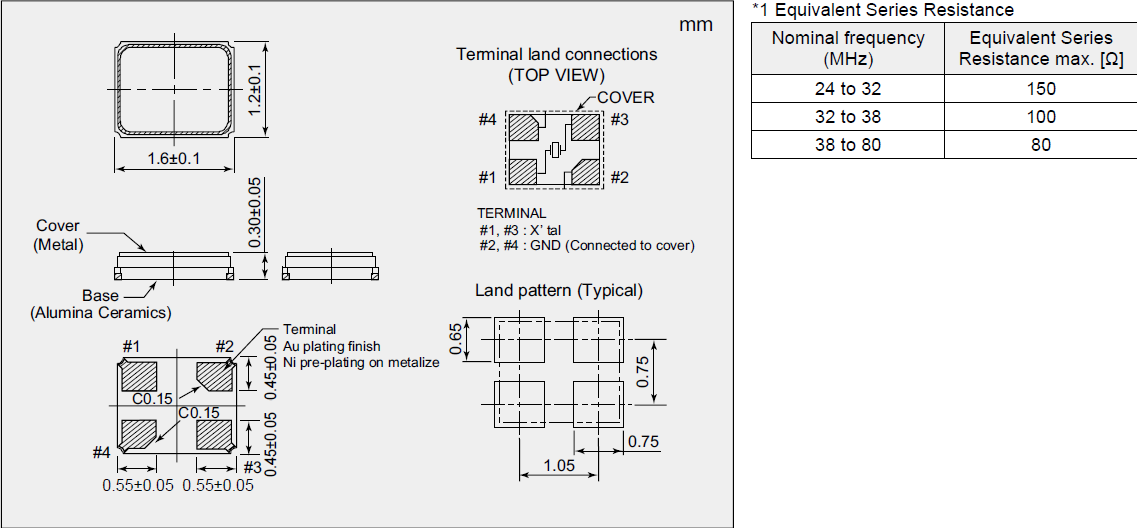

串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

NX1612SA_1.6_1.2

加热包装材料至+150°C以上会破坏产品特性或损害石英晶体谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.NX1612SA-32.000MHZ-CHP-CIS-3晶振,NX1612SA晶振,四脚金属面贴片晶振

在更高或更低温度或高湿度环境下长时间保存进口石英晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.NDK晶振,贴片晶振,NX1612SA晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保压电振动子未撞击机器或其他电路板等.

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当石英晶体谐振器产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到超小体积贴片晶振产品的生产对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

环境政策,在其业务活动的所有领域,从1612贴片晶振的开发、生产和销售的压电晶振、压电石英晶体、有源晶体、、无源晶振,NDK集团业务政策促进普遍信任的环境管理活动.NDK晶振,贴片晶振,石英晶振,NX1612SA晶振

NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.NX1612SA-32.000MHZ-CHP-CIS-3晶振,NX1612SA晶振,四脚金属面贴片晶振

NDK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

NDK集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们对1612贴片谐振器产品的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. NDK晶振,谐振器,石英晶振,NX1612SA晶振
