Vectron晶振,SPXO晶振,MO-9200A振荡器

频率：1.000MHz~220.000MHz

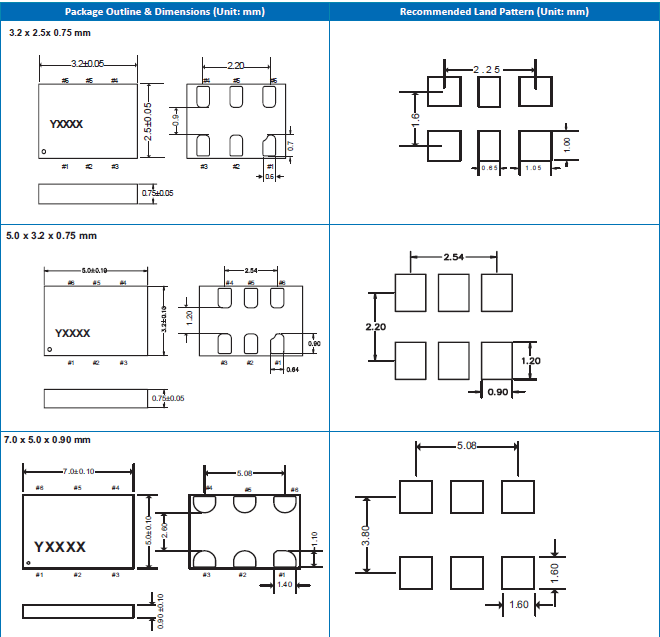

尺寸：3.2*2.5*0.75mm

3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的石英贴片晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-2783-7683

Vectron晶振,SPXO晶振,MO-9200A振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

Vectron将继续成为全球市场的世界级供应商,并将在符合市场需求的情况下应用创新的、前瞻性的道德原则.我们完全致力于认识客户的需求,并以卓越的品质、服务、响应能力和规范要求来回应这些需求.我们所有的员工都致力于这些原则,维管有源晶振以顾客满意和持续改进为他们的永恒目标.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英进口晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

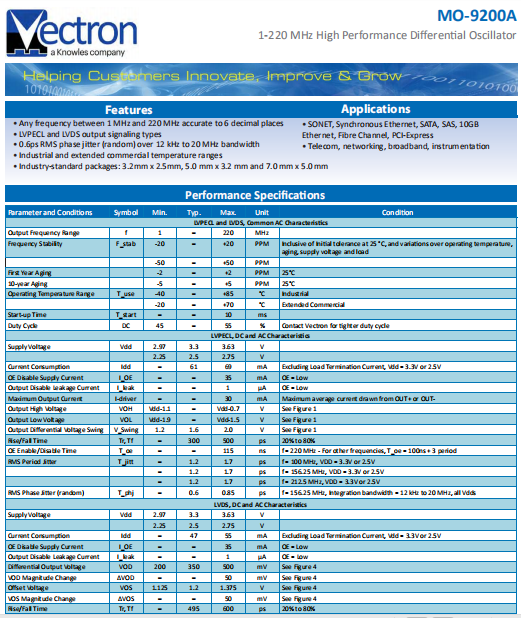

Vectron晶振	MO-9200A晶振
输出类型	LVPECL
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+2.97V、+3.3V、+3.63V
频率范围	1~220MHZ
频率稳定度	±20ppm
工作温度	-20℃~+70℃
保存温度	-40℃~+85℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

注意事项

激励功率

在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则智能家居晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近3225晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND
