有源晶振,温补晶振,京瓷晶振,KT1612晶振
频率:10-52MHZ

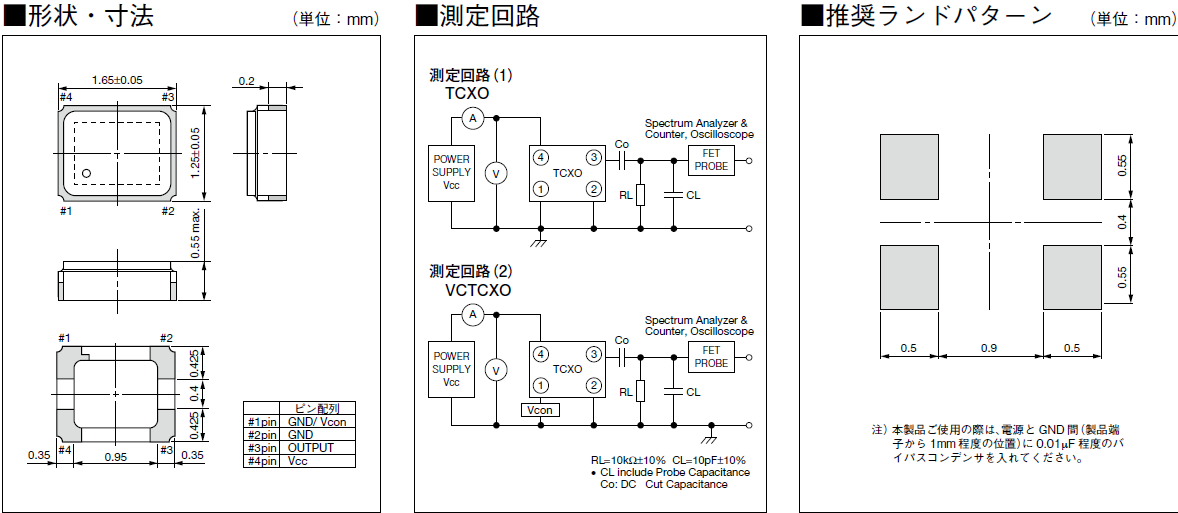

尺寸:1.6*1.2mm
有源晶振,温补晶振,KT1612晶振,贴片晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。
京瓷晶振 |
单位 |
晶振参数 |
石英晶振基本条件 |
标准频率 |
f_nom |
10-52MHZ |
标准频率 |
储存温度 |
T_stg |
-40 ~ +105°C
|
裸存 |
工作温度 |
T_use |
-30 ~ +85°C
|
标准温度 |
激励功率 |
DL |
10μW(最大100μW) |
|
频率公差 |
f_— l |
±10 ×10−6 ppm
|
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10 ×10−6
|
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±1 × 10-6 / year Max. |
+25°C,第一年 |
1:抗冲击
抗冲击是指贴片晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2:辐射
将温补晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)
5:卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。有源晶振,温补晶振,京瓷晶振,KT1612晶振
京瓷晶振将根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.
京瓷晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到网络设备晶振产品对全球的环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.
京瓷晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.
消除事故和环境方面的偶发事件,减少产品废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
京瓷晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.有源晶振,温补晶振,京瓷晶振,KT1612晶振
