Jauch晶振,石英晶振,JXG53P2晶振,贴片晶振

频率：8~60MHZ

尺寸：5.0*3.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-2783-7683

JAUCH晶振每天都致力于遵循最高的公司治理标准,向我们的员工以及我们的客户、供应商以及参与我们企业成功的所有人.作为一家全球活跃的公司,我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的.我们所有的活动都是按照社会标准和现行立法进行的.这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国,子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .,JAUCH Quartz America,inc .和所有现有的业务关系.Jauch晶振,石英晶振,JXG53P2晶振

JAUCH晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对温补晶振,石英晶振的化学物质的管理强化等.

Jauch晶振,石英晶振,JXG53P2晶振,贴片晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使SMD晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.Jauch晶振,石英晶振,JXG53P2晶振,贴片晶振

Jauch晶振	单位	JXG53P2晶振	石英晶振基本条件
标准频率	f_nom	8~60MHZ	标准频率
储存温度	T_stg	-40℃~+125℃	裸存
工作温度	T_use	-40 ℃ ∼+125℃	标准温度
激励功率	DL	100μW
频率公差	f_— l	±30ppm,±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±15ppm	超出标准的规格请联系我们.
负载电容	CL	12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±2× 10^-6 / year Max.	+25°C,第一年

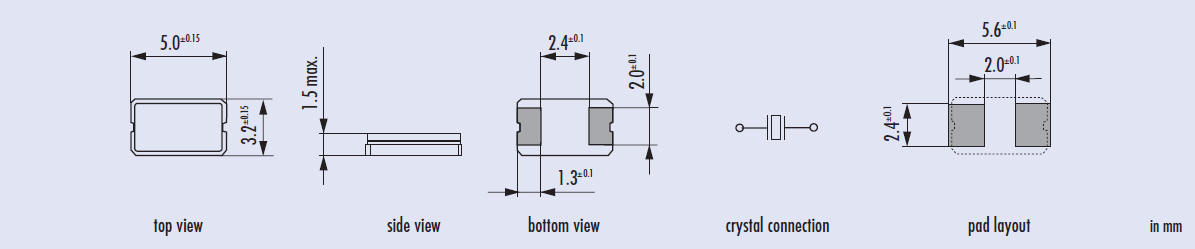

jxg53p2 5032

注意事项

石英晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.Jauch晶振,石英晶振,JXG53P2晶振,贴片晶振

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,提高高精度5032二脚贴片晶体生产效率,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康. Jauch晶振,石英晶振,JXG53P2晶振,贴片晶振

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,提高生产效率,预先采取安全措施,消除或降低危险,优先选用安全系数高的二脚陶瓷晶振材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.

JAUCH晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和生产耐高温5032晶振产品能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.
