Jauch晶振,石英晶振,JTX520晶振

频率：32.768KHZ

尺寸：4.8*1.9mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-2783-7683

JAUCH集团是石英晶体、石英晶体振荡器和电池技术的主要专家之一.公司成立于1954年,现在是频率控制产品行业的龙头企业之一,最近还拥有创新的MEMS计时时钟.我们是未来锂离子和锂聚合物电池市场的专家.

我们以我们的深度技术咨询、高应用和认证专业知识、先进的测试环境、高可用性和快速交付的产品和全球最大的石英晶振频率生成设备仓库来强调我们的领导能力.Jauch晶振已投资于位于villingen - schwenningen总部的生产设施,以及时满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置并交付,关注时效性.Jauch晶振,石英晶振,JTX520晶振

Jauch晶振,石英晶振,JTX520晶振.该贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.Jauch晶振,石英晶振,JTX520晶振

Jauch晶振	单位	JTX520晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40℃~+90℃	裸存
工作温度	T_use	-40 ℃ ∼+85℃	标准温度
激励功率	DL	1μW
频率公差	f_— l	±10ppm,±20ppm,±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±15ppm	超出标准的规格请联系我们.
负载电容	CL	7~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

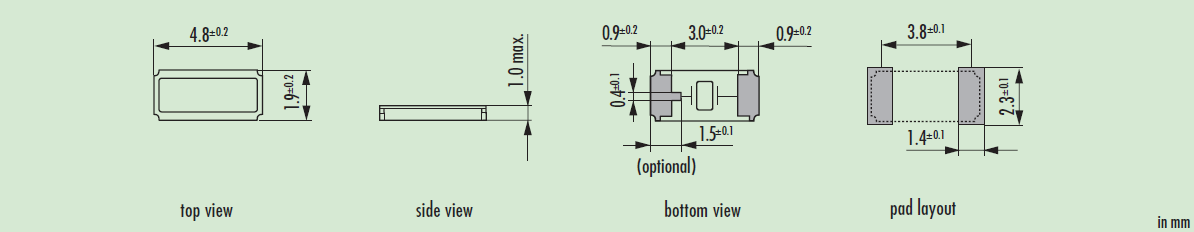

jtx520 4819

注意事项

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.Jauch晶振,石英晶振,JTX520晶振

理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
