ILSI晶振,TCXO晶体振荡器,I589进口贴片晶振

频率:13.000MHz~52.000MHz

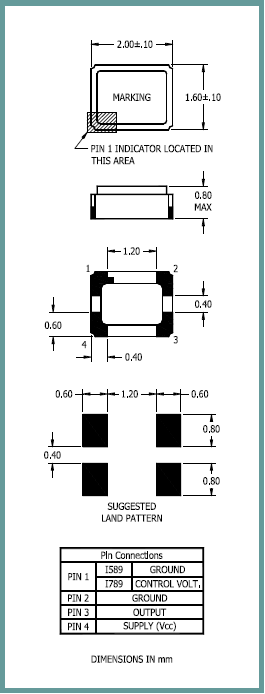

尺寸:2.0*1.6*0.8mm

2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积0.0022 cm3,重量:0.008 g,超小型,轻型,低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

ILSI晶振,TCXO晶体振荡器,I589进口贴片晶振.贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

ILSI America成立于1987年,其使命是成为世界级的ILSI温补晶振供应商.频率控制产品.通过有机增长和战略收购,美国ILSI 现在是广泛设计,制造和供应的全球领导者,涵盖四个品牌的组件:ILSI,MMD,Ecliptek和Oscilent.美国晶振ILSI满足广泛的要求,满足OEM和CEM的严格标准.通过以下产品在许多垂直市场的客户:石英晶体,晶体振荡器,MEMS振荡器,TCXO,VCXO,OCXO,滤波器和谐振器.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

2

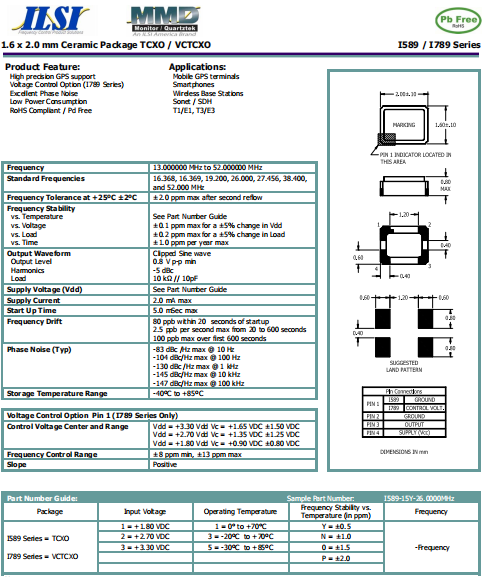

ILSI晶振

I589晶振

输出类型

Clipped Sine wave

输出负载

10pF

振荡模式

基本/第三泛音

电源电压

+1.8V~+3.3V

频率范围

13.00MHz~52.00MHz

频率稳定度

±2.0ppm

工作温度

0℃~+70℃

-20℃~+70℃

-30℃~+85℃

保存温度

-40℃~+85℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

I589 TCXO

注意事项

输出负载

建议将输出负载安装在尽可能靠近2016晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个耐高温晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.

若要进行超声波清洗,必须事先根据实际使用状态进行确认.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

5

对我们的有源晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

ILSI集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

ILSI晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,紧急事件做好充分准备,以便及时做出反应.

ILSI晶振集团将确保其进口低电压振荡器产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.ILSI晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

I589
