CTS晶振,贴片晶振,HS324晶振

频率：12~120MHz

尺寸：3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-2783-7683

随着科技的不断进步,我们已经并肩前行,工程智能的方式来满足人们不断变化的需求.CTS引入新的视野和石英晶体品牌,明确地传达我们是谁,为什么我们在这里,我们代表什么.CTS的身份已经建立在120年的坚实基础上.一个基金会将继续建立我们公司的声誉,解决问题,面对挑战,利用机遇,所有的人都有经验,没有人能比得上.

2012、CTS完成华裴Fisher公司的收购,在精度和频率的石英晶体振荡器的设计制造的领导者.此次收购扩大了CTS的技术和工程能力.2012也是CTS收购了研发技术的一年,该公司是一家私人定制的传感器、开关和机电组件制造商,服务于汽车轻车市场.此次收购显著扩大CTS的石英晶振产品平台与新客户和更广泛的产品组合.

CTS晶振,贴片晶振,HS324晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.CTS晶振,贴片晶振,HS324晶振

石英晶振在选用晶片时应注意温度范围、贴片晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

CTS晶振	单位	HS324晶振	石英晶振基本条件
标准频率	f_nom	12~120MHZ	标准频率
储存温度	T_stg	-40℃~+125℃	裸存
工作温度	T_use	-40℃~+125℃	标准温度
激励功率	DL	10μW,100μW Max
频率公差	f_— l	±20ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±30ppm	超出标准的规格请联系我们.
负载电容	CL	8~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

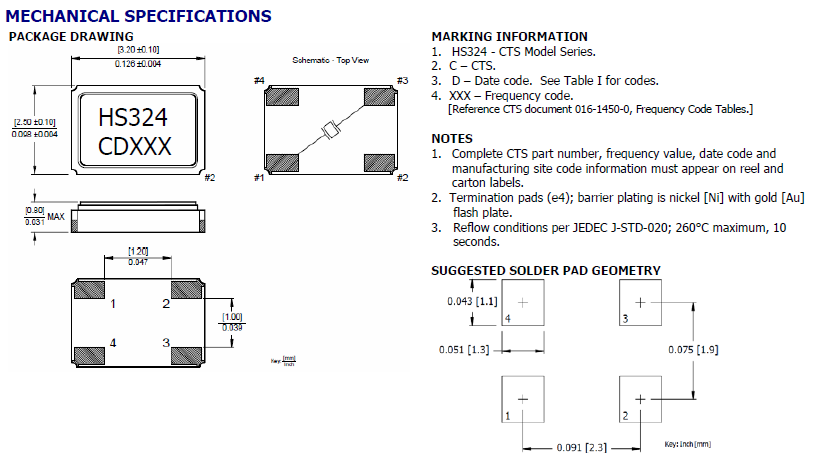

HS324 3225

注意事项

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣传册、规格书.

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.

如果过大的激励电力对石英晶体外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.CTS晶振,贴片晶振,425晶振,425F22A016M3676晶振

与我们的员工一起开创并保持一个免于事故的工作场所.重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强产品污染防治,减少现有的四脚贴片石英晶振污染废弃物以及在未来生产制造中所产生的污染.

CTS晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少3225无源谐振器产品对环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.CTS晶振,贴片晶振,425晶振,425F22A016M3676晶振

CTS晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小3.2×2.5mm贴片晶振产品业务活动对环境造成的负担,并通过业务发展推进环境改善.CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺.
