高利奇晶振,圆柱晶振,GWX-15晶振,石英晶体谐振器

频率:32.768KHZ

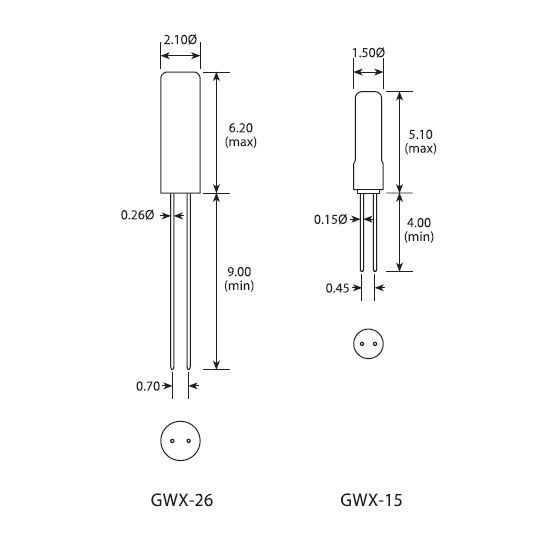

尺寸:5.1*1.5mm

32.768K时钟晶体具有小型,薄型的插件晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Golledge晶振公司自从在1990年成立以来,golledge电子取得了前所未有的成功.经过多年的不断增长,我们现在是英国最主要的频率控制产品晶振生产厂家供应商.这种增长是通过保持我们的专注于我们的客户的要求,并通过努力始终满足和超越他们实现的.总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集,golledge向全世界50多个国家的出口,占收入的60%以上.

高利奇晶振凭借着对互联网和电子商务的承诺,我们能够支持我们客户最复杂和最苛刻的需求使我们与其他供应商分开的是我们人民的经验和能力.我们的石英晶振生产业务团队是业界最有经验和最了解的之一,使我们能够提供我们的客户友好,专业的建议和一个非常有效的服务.GWX-15晶振,音叉圆柱晶体,时钟晶振

1

高利奇晶振,圆柱晶振,GWX-15晶振,石英晶体谐振器.小型插件石英晶振,外观尺寸具有薄型表面插件型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.高利奇晶振,圆柱晶振,GWX-15晶振,石英晶体谐振器

石英晶振高精度晶片的抛光技术:SMD晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.GWX-15晶振,音叉圆柱晶体,时钟晶振

2

高利奇晶振

单位

GWX-15晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-40~+85℃

标准温度

激励功率

DL

1μW Max


频率公差

f_— l

±10ppm~±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±30ppm

超出标准的规格请联系我们.

负载电容

CL

8~12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

gwx 2-6

注意事项

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.高利奇晶振,圆柱晶振,GWX-15晶振,石英晶体谐振器

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.GWX-15晶振,音叉圆柱晶体,时钟晶振

5

Golledge高利奇晶振集团保持就32.768K晶振生产的健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.高利奇晶振,圆柱晶振,GWX-15晶振,石英晶体谐振器

Golledge高利奇晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、32.768K插件晶振材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.GWX-15晶振,音叉圆柱晶体,时钟晶振

高利奇晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.对我们的32.768K音叉表晶产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用晶振产品,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

6


联系统一电子

服务热线:0755-2783-7683

手机联系:136-3164-7825

Q Q联系:761385328

邮 箱:tongyidz@163.com

地 址:深圳市宝安区西乡镇南区新一村2栋

采购:高利奇晶振,圆柱晶振,GWX-15晶振,石英晶体谐振器

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码
