ECS晶振,贴片石英晶体,ECX-34Q晶振

频率：32.768KHZ

尺寸：3.2*1.5*0.9mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-2783-7683

ECS晶振,贴片石英晶体,ECX-34Q晶振.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

ECS致力于走在最前沿,拥有各种先进的技术,使我们能够做到快速,高效地生产频率控制贴片有源晶振产品.作为我们对大会的承诺的一部分技术领先,ECS,inc .拥有设计,部件,工艺,测试,制造和质量与客户合作,优化生产能力和稳定性产品的设计.

石英晶振多层,多金属的溅射镀膜技术:是目前研发及生产高精度,高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片SMD晶振频率更加集中,能控制在最小ppm之内.

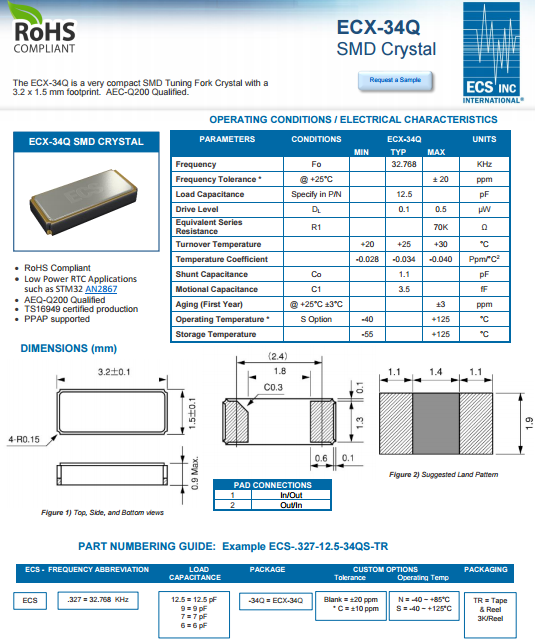

ECS晶振	单位	ECX-34Q晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～+125°C	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	± 20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

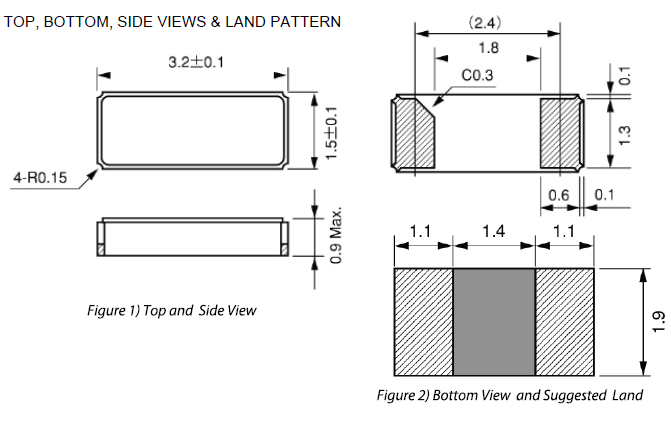

ECX-34Q 3215

注意事项

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/p值环境

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片3215晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
