ECS晶振,石英晶振,CSM-7X-3L晶振,石英晶体谐振器

频率：3.57~70MHZ

尺寸：12.4*4.7mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-2783-7683

ECS晶振公司产品的质量保证标准保证了优质产品的一致性.石英晶振制造是在干净的房间环境中进行的,有先进的机器人控制的装配机器人.质量保证是每个团队成员的一部分.通过无铅认证产品:铅(铅)和其他材料(Hg、Cd、Cr + Vl、PBB和PBDE)在RoHS指令中被禁止,低于欧盟所提议的所有适用的物质阈值.

ECS晶振致力于走在最前沿,拥有各种先进的技术,使我们能够做到快速、高效地生产频率控制石英晶体谐振器产品.作为我们对大会的承诺的一部分技术领先,ECS,inc .拥有设计、部件、工艺、测试、制造和质量与客户合作,优化生产能力和稳定性产品的设计.ECS晶振,石英晶振,CSM-7X-3L晶振,石英晶体谐振器

ECS晶振,石英晶振,CSM-7X-3L晶振,石英晶体谐振器.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.ECS晶振,石英晶振,CSM-7X-3L晶振,石英晶体谐振器

ECS晶振	单位	CSM-7X-3L晶振	石英晶振基本条件
标准频率	f_nom	3.57~70MHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-10 ℃ ∼+70℃	标准温度
激励功率	DL	500μW Max
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10ppm	超出标准的规格请联系我们.
负载电容	CL	10~20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

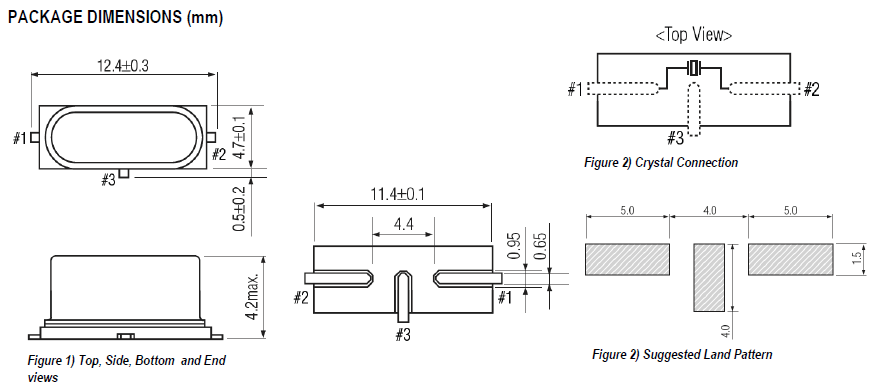

csm_7x_3l 12.4_4.7

注意事项

辐射
晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.ECS晶振,石英晶振,CSM-7X-3L晶振,石英晶体谐振器

化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

ECS晶振公司严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意. 与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强49S型假贴片晶振产品化学物质管理.ECS晶振,石英晶振,CSM-7X-3L晶振,石英晶体谐振器

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的小S型贴片晶振材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.

ECS晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和高精密49S贴片晶振生产能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.
