ECS晶振,石英晶振,CSM-3X晶振,ECS-270-20-3X-TR晶振

频率：6~40MHZ

尺寸：7.6*4.1mm

49S型晶振产品在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-2783-7683

ECS晶振公司完全承诺并支持RoHS指令,现在生产符合以下定义的符合要求的SMD晶振产品.我们的许多石英晶振产品从一开始就与RoHS兼容.他们中的许多人符合下面的指导方针.国际生产各种电子元件.从圆柱形音叉晶体到高稳定性的烤炉控制振荡器,ECS,inc .提供最多行业中频率控制设备的综合.

ECS晶振公司的石英晶振产品是通过全球子公司的供应链网络进行战略性的交付位于主要设计中心,客户合同制造子公司和主要市场.ECS Inc.国际公司是一家私人控股公司,致力于满足不断增长的全球高可靠性创新型频率控制设备需求.ECS晶振,石英晶振,CSM-3X晶振,ECS-270-20-3X-TR晶振

ECS晶振,石英晶振,CSM-3X晶振,ECS-270-20-3X-TR晶振.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着谐振器晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.ECS晶振,石英晶振,CSM-3X晶振,ECS-270-20-3X-TR晶振

ECS晶振	单位	CSM-3X晶振	石英晶振基本条件
标准频率	f_nom	6~40MHZ	标准频率
储存温度	T_stg	-40℃~+85℃	裸存
工作温度	T_use	-10 ℃ ∼+70℃	标准温度
激励功率	DL	100μW Max
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10ppm	超出标准的规格请联系我们.
负载电容	CL	10~20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

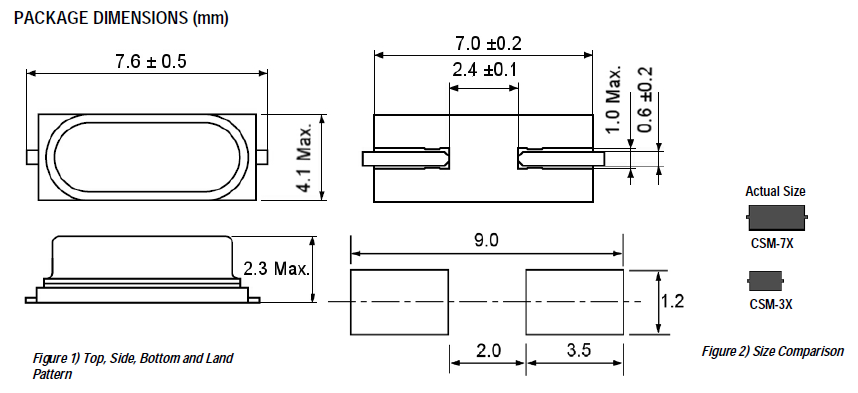

CSM-3X 7.6_4.1

注意事项

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:ECS晶振,石英晶振,CSM-3X晶振,ECS-270-20-3X-TR晶振

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

美国ECS晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,49SMD晶振产品不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.ECS晶振,石英晶振,CSM-3X晶振,ECS-270-20-3X-TR晶振

美国ECS晶振公司事业49S型假贴片晶振废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

美国ECS晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保假贴片石英晶振工作场所安全、实施员工健康管理’一直是ECS晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
