西铁城晶振,贴片晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振
频率：13-54MHZ

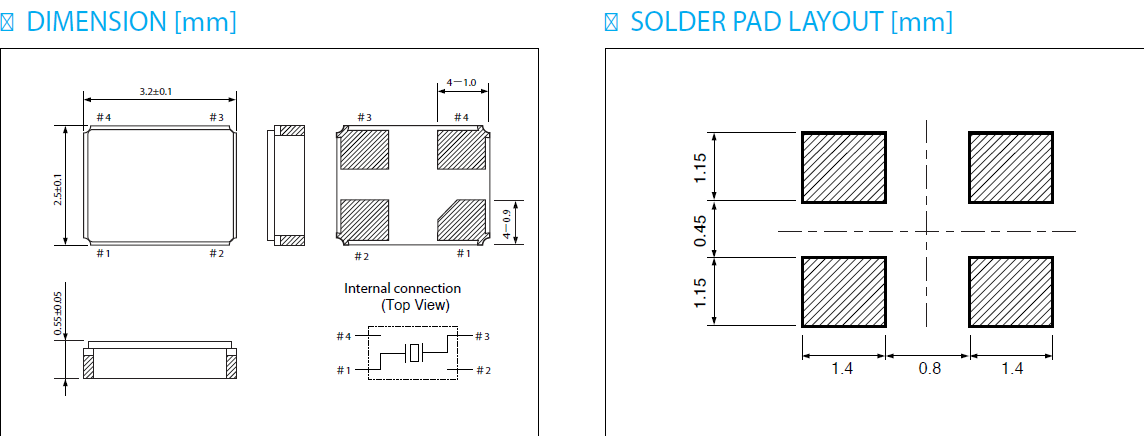

尺寸：3.2*2.5mm
西铁城晶振,石英晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶振真空退火技术：贴片石英晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
|
|
单位 |
晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
13-54MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55℃~+125℃ |
裸存 |
|
工作温度 |
T_use |
-40℃~+85℃ |
标准温度 |
|
激励功率 |
DL |
50µ W ~100µ W |
|
|
频率公差 |
f_— l |
±10ppm
|
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50ppm(±30ppm) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5ppm MAX |
+25°C,第一年 |
西铁城贴片晶振编码列表：
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Description 参数 | Series型号 | Type 系列 | Frequency | Frequency Stability频率稳定度 | ESR (Equivalent Series Resistance)电阻 | Operating Temperature 工作温度 | Ratings | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CS325H-44.000MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 44.0000MHZ 10PF SMD | CS325H | MHz Crystal | 44MHz | ±20ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325H-44.000MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 44.0000MHZ 10PF SMD | CS325H | MHz Crystal | 44MHz | ±20ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325H-44.000MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 44.0000MHZ 10PF SMD | CS325H | MHz Crystal | 44MHz | ±20ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325H-40.000MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 40.0000MHZ 10PF SMD | CS325H | MHz Crystal | 40MHz | ±20ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325H-40.000MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 40.0000MHZ 10PF SMD | CS325H | MHz Crystal | 40MHz | ±20ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325H-40.000MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 40.0000MHZ 10PF SMD | CS325H | MHz Crystal | 40MHz | ±20ppm | 50 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325H-28.63636MEDQ-UT | Citizen Finedevice Co Ltd | CRYSTAL 28.63636MHZ 10PF SMD | CS325H | MHz Crystal | 28.63636MHz | ±20ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |

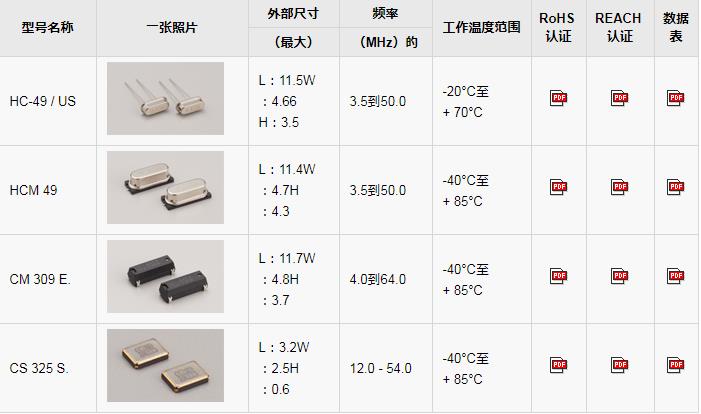

西铁城贴片晶振产品列表：
1.DIP 产品
已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。
2.SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。
3.超声波清洗
（1）使用AT-切割晶体和表面滤波器（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
（3）请勿清洗开启式晶振产品
（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
西铁城晶振,贴片晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振
西铁城晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，3225四脚无源晶振于2004年通过绿色伙伴(Green Partner)验证.
西铁城石英晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、无源石英振子确保工作场所安全、实施员工健康管理’一直是瑞康晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
西铁城晶振,贴片晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振
联系统一电子
服务热线：0755-2783-7683
手机联系：136-3164-7825
Q Q联系：761385328
邮 箱：tongyidz@163.com
地 址：深圳市宝安区西乡镇南区新一村2栋
采购：西铁城晶振,贴片晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products
- 西铁城晶振,贴片晶振,CS325晶振,CS325-19.069928MABJ-UT晶振
- 智能手机晶振,产品具有高精度超小型的表面贴片型石英晶振,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

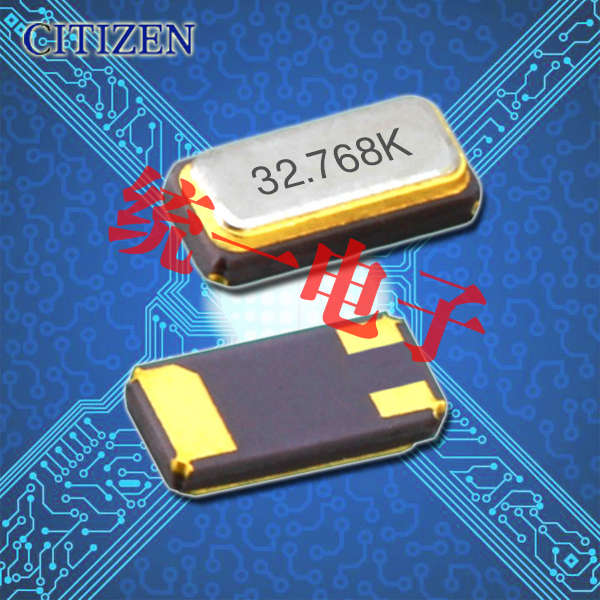

- 西铁城晶振,贴片晶振,CM315E晶振,CM315E32768DZCT晶振
