西铁城晶振,贴片晶振,CS325晶振,CS325-19.069928MABJ-UT晶振
频率：12-54MHZ

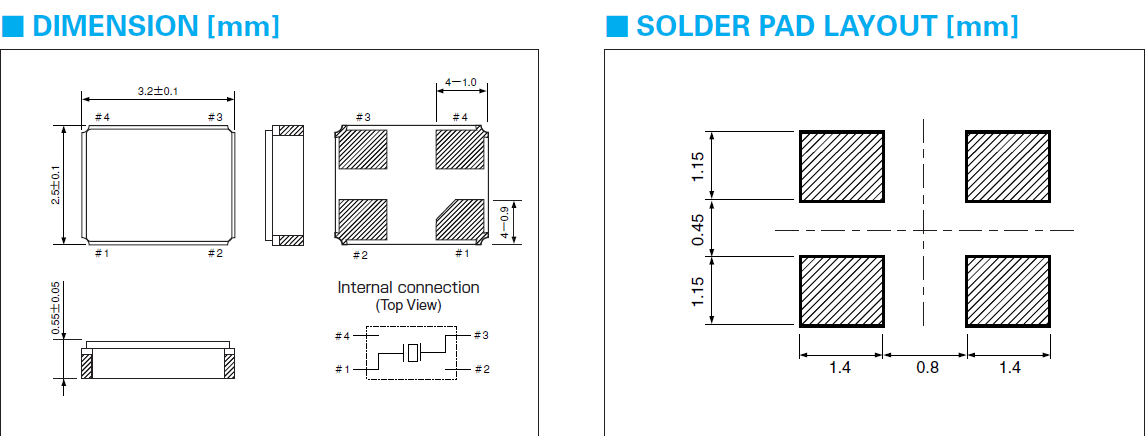

尺寸：3.2*2.5mm
西铁城晶振,石英晶振,CS325晶振,CS325-19.069928MABJ-UT晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英日产晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内
|
|
单位 |
晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12-54MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55℃~+125℃ |
裸存 |
|
工作温度 |
T_use |
-40℃~+85℃ |
标准温度 |
|
激励功率 |
DL |
50µ W ~100µ W |
|
|
频率公差 |
f_— l |
±30ppm,±50ppm
|
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50ppm(±30ppm) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5ppm MAX |
+25°C,第一年 |
西铁城贴片晶振编码列表：
Manufacturer Part Number原厂编码
Manufacturer厂家
Description 参数
Series型号
Type 系列
Frequency
Frequency Stability频率稳定度
ESR (Equivalent Series Resistance)电阻
Operating Temperature 工作温度
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CS325-19.069928MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 19.069928MHZ 18PF SMD
CS325
MHz Crystal
19.069928MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CS325-19.069928MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 19.069928MHZ 18PF SMD
CS325
MHz Crystal
19.069928MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CS325-19.069928MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 19.069928MHZ 18PF SMD
CS325
MHz Crystal
19.069928MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CS325-18.9375MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 18.9375MHZ 18PF SMD
CS325
MHz Crystal
18.9375MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CS325-18.9375MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 18.9375MHZ 18PF SMD
CS325
MHz Crystal
18.9375MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CS325-18.9375MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 18.9375MHZ 18PF SMD
CS325
MHz Crystal
18.9375MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CS325-52.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 52.0000MHZ 18PF SMD
CS325
MHz Crystal
52MHz
±50ppm
50 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
西铁城贴片晶振产品列表：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
