Transko晶振,进口音叉晶振,CS1610晶振

频率：32.768KHZ

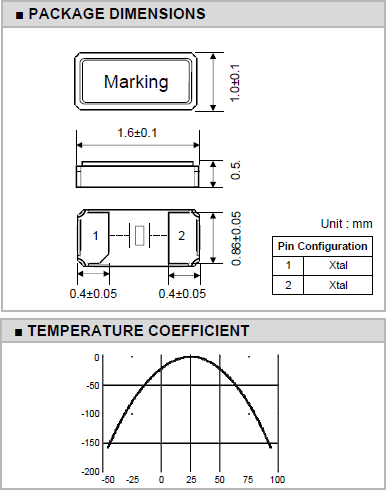

尺寸：1.6*1.0*0.5mm

贴片32.768K晶振系列具有超小型,薄型,质地轻的表面贴片音叉型压电石英晶体,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-2783-7683

Transko晶振,进口音叉晶振,CS1610晶振.超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

Transko Electronics,是一家位于加利福尼亚州阿纳海姆的通过ISO 9001:2008认证的变频控制设备解决方案供应商.Transko晶振团队导向的环境和高效的生产人员不断让我们的客户满意,并使我们能够提供最好的支持.1992年成立为电子元件进口商/出口商,1993年在加利福尼亚州拉古纳山开设制造工厂,1994年半成品谐振器模块是主要产品,1996年开始生产成品石英晶体和振荡器.

石英晶振产品电极的设计:石英晶振产品的电极对于谐振器元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着耐高温晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

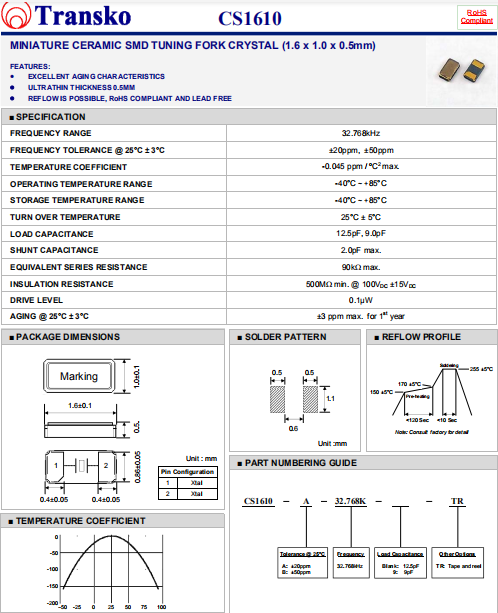

Transko晶振	单位	CS1610晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±20ppm ±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	9.0pF 12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

注意事项

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力,会导致1.6x1.0晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶振无法产生振荡和/或非正常工作.耐高温晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关进口石英晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认

美国Transko晶振遵守法规和监管要求,从事环保产品的开发.环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,集团业务政策促进普遍信任的环境管理活动.

美国Transko晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

Transko晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

致力于环境保护,包括预防污染.在石英晶振晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.
