康纳温菲尔德3225mm晶振,CS-023E-114.285M,频率合成器6G晶振

频率：114.285MHz

尺寸：3.2x2.5mm

康纳温菲尔德3225mm晶振,CS-023E-114.285M,频率合成器6G晶振，美国进口晶振，ConnorWinfield康纳温菲尔德晶振CS-023E系列，编码为：CS-023E-114.285M，频率为：114.285MHz，小体积晶振尺寸：3.2x2.5mm，四脚贴片晶振，无源晶振，石英晶体谐振器，无铅环保晶振。康纳-温菲尔德CS-023E是一个3.2x2.5毫米表面安装AT-cut第三泛音晶体。CS-023E在许多频率合成器和PLL应用中被用作参考晶体。频率校准：+/-20ppm，频率稳定性：+/-20ppm，温度范围：-40至85°C，表面安装包装带和卷轴包装，符合RoHS标准/无铅。CS-023E系列谐振器具有超小型，轻薄型，耐热及耐环境特点。应用于：通讯设备，无线网络，蓝牙模块，车载电子，医疗设备，可穿戴设备，智能手机，平板电脑等应用。

订购热线：0755-2783-7683

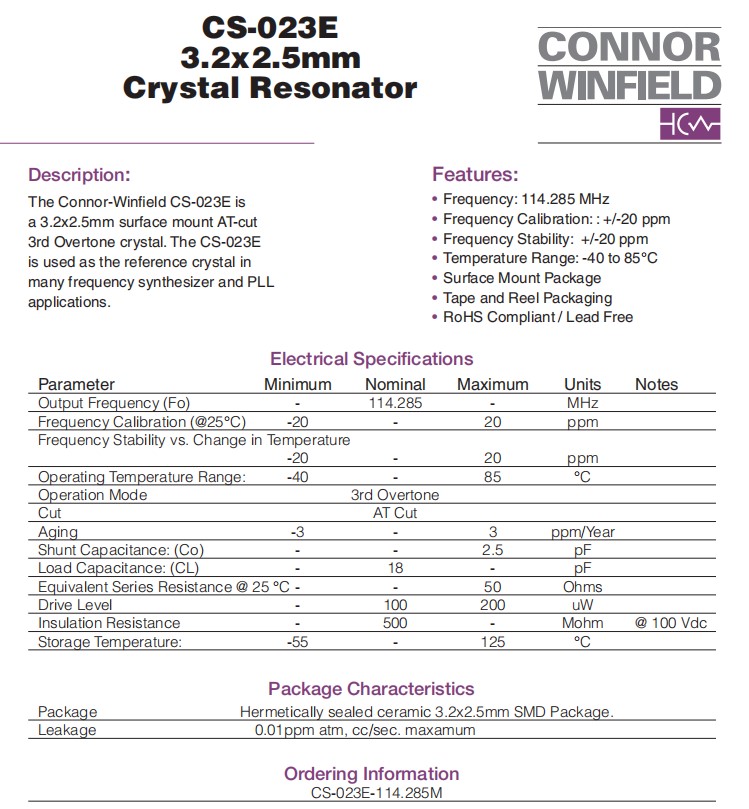

康纳温菲尔德3225mm晶振,CS-023E-114.285M,频率合成器6G晶振 参数表

Output Frequency (Fo) - 114.285 - MHz

Frequency Calibration (@25°C) -20 - 20 ppm

Frequency Stability vs. Change in Temperature
-20 - 20 ppm

Operating Temperature Range: -40 - 85 °C

Operation Mode 3rd Overtone

Cut AT Cut

Aging -3 - 3 ppm/Year

Shunt Capacitance: (Co) - - 2.5 pF

Load Capacitance: (CL) - 18 - pF

Equivalent Series Resistance @ 25 °C - - 50 Ohms

Drive Level - 100 200 uW

Insulation Resistance - 500 - Mohm @ 100 Vdc

Storage Temperature: -55 - 125 °C

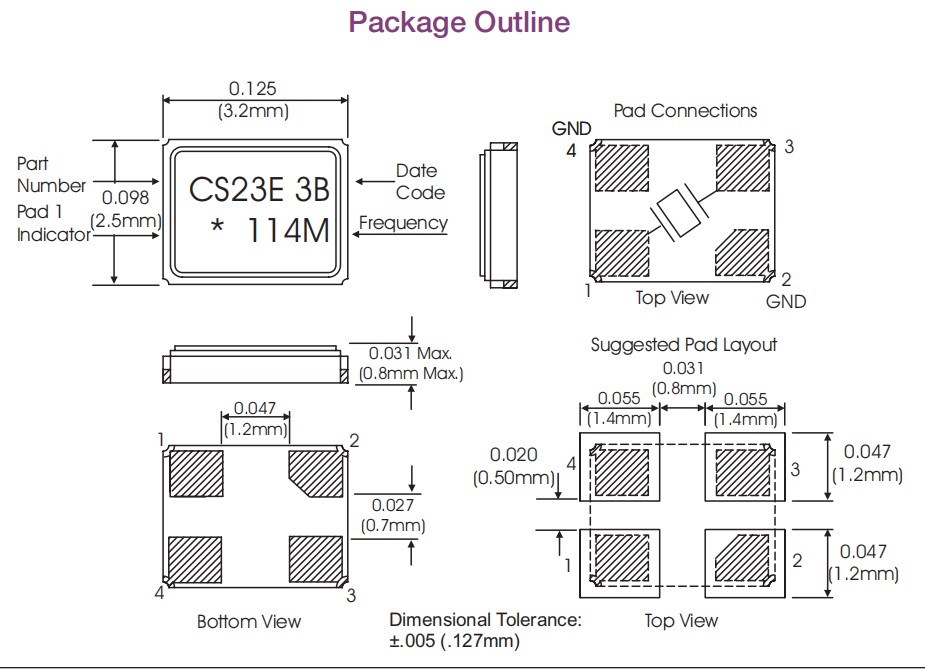

康纳温菲尔德3225mm晶振,CS-023E-114.285M,频率合成器6G晶振 尺寸图

康纳温菲尔德3225mm晶振,CS-023E-114.285M,频率合成器6G晶振

小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。

原厂编码	厂家	型号	系列	频率	频率稳定度	包装/封装
CS-018-114.285M	ConnorWinfield	CS-018	MHz Crystal	114.285MHz	±100ppm	4-SMD, No Lead
CS-023-114.285M	ConnorWinfield	CS-023	MHz Crystal	114.285MHz	±20ppm	4-SMD, No Lead
XL-1C-010.0M	ConnorWinfield	XL-1C	MHz Crystal	10MHz	±50ppm	4-SMD, No Lead
XL-1C-012.0M	ConnorWinfield	XL-1C	MHz Crystal	12MHz	±50ppm	4-SMD, No Lead
XL-1C-020.0M	ConnorWinfield	XL-1C	MHz Crystal	20MHz	±50ppm	4-SMD, No Lead
XL-1C-016.0M	ConnorWinfield	XL-1C	MHz Crystal	16MHz	±50ppm	4-SMD, No Lead
XM-1-012.0M	ConnorWinfield	XM-1	MHz Crystal	12MHz	±50ppm	4-SMD, No Lead
XM-1-016.0M	无源晶振	XM-1	MHz Crystal	16MHz	±50ppm	4-SMD, No Lead
XM-1-010.0M	ConnorWinfield	XM-1	MHz Crystal	10MHz	±50ppm	4-SMD, No Lead
CS-034-040.0M	ConnorWinfield	CS-034	MHz Crystal	40MHz	±50ppm	4-SMD, No Lead
CS-043-048.0M	ConnorWinfield	CS-043	MHz Crystal	48MHz	±25ppm	4-SMD, No Lead
CS-044-054.0M	ConnorWinfield	CS-044	MHz Crystal	54MHz	±25ppm	4-SMD, No Lead
XL-1C-018.432M	ConnorWinfield	XL-1C	MHz Crystal	18.432MHz	±50ppm	4-SMD, No Lead
XM-1-018.432M	ConnorWinfield	XM-1	MHz Crystal	18.432MHz	±50ppm	4-SMD, No Lead
CS-018-114.285MHZ	ConnorWinfield	CS-018	MHz Crystal	114.285MHz	±100ppm	4-SMD, No Lead
