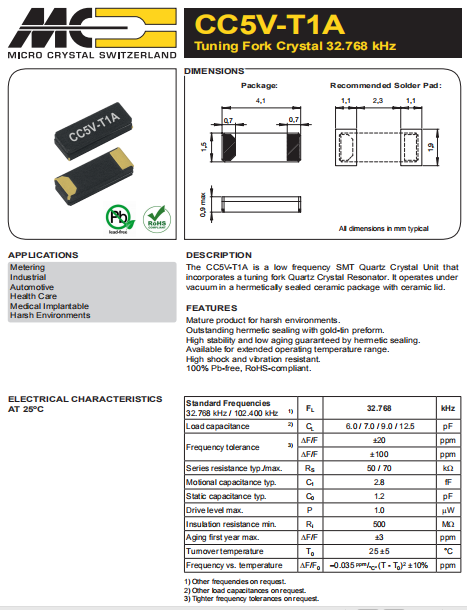

Microcrystal晶振,石英晶体谐振器,CC5V-T1A贴片无源晶振

频率:32.768KHZ

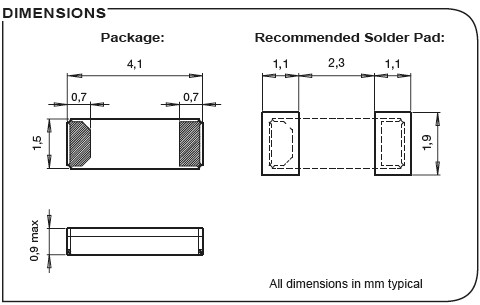

尺寸:4.1*1.5*0.9mm

小体积SMD时钟石英晶体谐振器,是贴片晶振音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

1

Microcrystal晶振,石英晶体谐振器,CC5V-T1A贴片无源晶振.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势

微晶在瑞士,泰国建有生产中心,及遍布世界各地的代表处.我们所有的贴片32.768K晶振产品都得到ISO9001和ISO14001的认证,并达到RoHS,REACh等规范的要求.全球约550个员工的责任感和奉献精神是我们成功的基石.我们对管理,环境,社会责任都有明确的行为准则比如对有争议的原材料的问题上,这些是我们在未来保持竞争优势的主要原因.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使32.768K晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英无源晶振必须攻克的关键技术之一

2

Microcrystal晶振

单位

CC5V-T1A晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

± 20ppm

±100ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

6.0pF

7.0pF

9.0pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

CC5V-T1A 4115

注意事项

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口耐高温晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片4.1x1.5晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-
1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

5

瑞士大微晶晶振遵守法规和监管要求,从事环保产品的开发.环境政策,在其业务活动的所有领域,从开发,生产和销售的压电石英晶体元器件,压电石英晶体,有源晶体,压电陶瓷谐振器,集团业务政策促进普遍信任的环境管理活动.

瑞士微晶晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.通过开展节能活动和减少二氧化碳排放防止全球变暖.

微晶晶振所有的经营组织都将积极应用国际标准以及适用的法律法规,为促进合理有效的公共政策的制订实施加强战略联系.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.公司的各项能源,资源消耗指标和排放指标达到国内领先,国际先进水平.

微晶晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

CC5V-T1A
