数字电路6G晶振,ACH-50.000MHZ-EK,Abracon时钟晶体振荡器
频率：50.000MHz
尺寸：12.7 x 12.7 x 5.6mm
数字电路6G晶振,ACH-50.000MHZ-EK,Abracon时钟晶体振荡器， 美国进口晶振，Abracon艾博康晶振ACH系列，编码为ACH-50.000MHZ-EK，频率为：50.000MHz，紧凑的占地面积大体积尺寸12.7 x 12.7 x 5.6mm，石英晶体振荡器，有源晶振，石英晶振，无铅环保晶振，工作温度范围：0至+70℃，半尺寸下降低电压5.0V，HCMOS/TTL兼容的晶体时钟振荡器，三态启用/禁用选项，应用于：微处理器的时钟信号源，数字电路，无线网络，蓝牙模块，物联网，通讯设备，6G路由器，工业控制，消费电子，智能安防等应用。

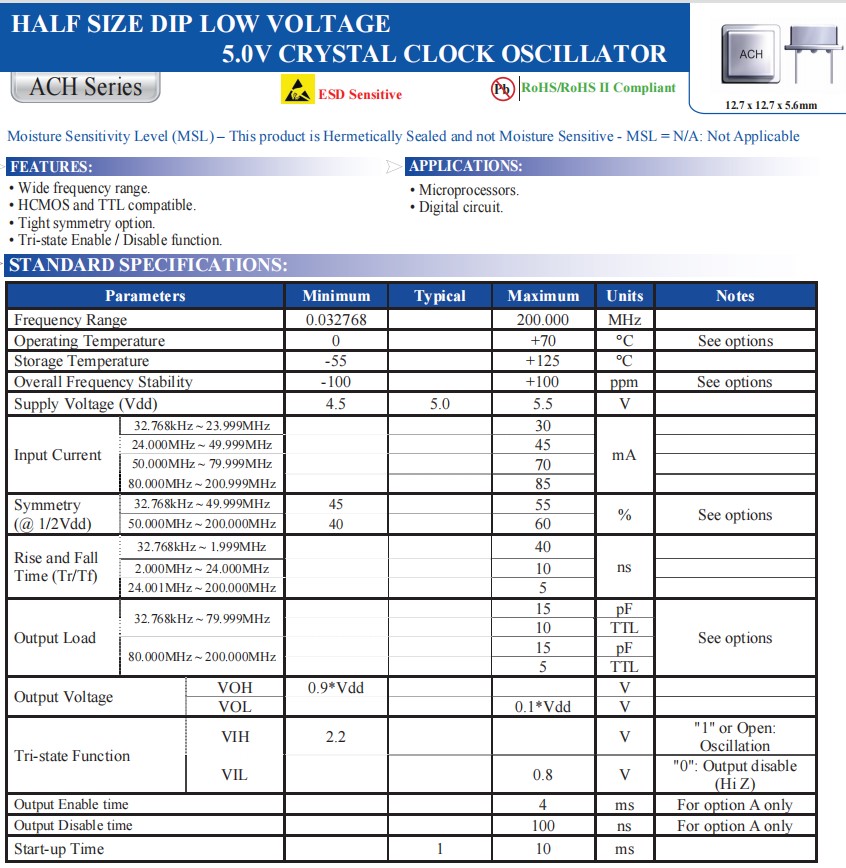

数字电路6G晶振,ACH-50.000MHZ-EK,Abracon时钟晶体振荡器 参数表
Parameters
Minimum
Typical
Maximum
Units
Notes
Frequency Range
50.000
MHz
Operating Temperature
0
+70
°C
See options
Storage Temperature
--55
+ 125
°C
Overall Frequency Stability
- 100
+100
ppm
See options
Supply Voltage (Vdd)
4.5
5.0
5.5
V
Input Current
32.768kHz ~ 23.999MHz
30
mA
24.000MHz ~ 49.999MHz
45
50.000MHz ~ 79.999MHz
70
80.000MHz ~ 200.999MHz
85
Symmetry
(@ 1/2Vdd)
32.768kHz ~ 49.999MHz
45
55
%
See options
50.000MHz ~ 200.000MHz
40
60
Rise and Fall
Time (Tr/Tf)
32.768kHz ~ 1.999MHz
40
ns
2.000MHz ~ 24.000MHz
10
24.001MHz ~ 200.000MHz
5
Output Load
32.768kHz ~ 79.999MHz
15
pF
See options
10
TTL
80.000MHz ~ 200.000MHz
15
pF
5
TTL
Output Voltage
0.9*Vdd
V
VOL
0.1*Vdd
V
Tri-state Function
VIH
VIL
2.2
V
"1" or Open:
Oscillation
0.8
V
"0": Output disable
(Hi Z)
Output Enable time
4
ms
For option A only
Output Disable time
100
ns
For option A only
Start-up Time
1
10
ms

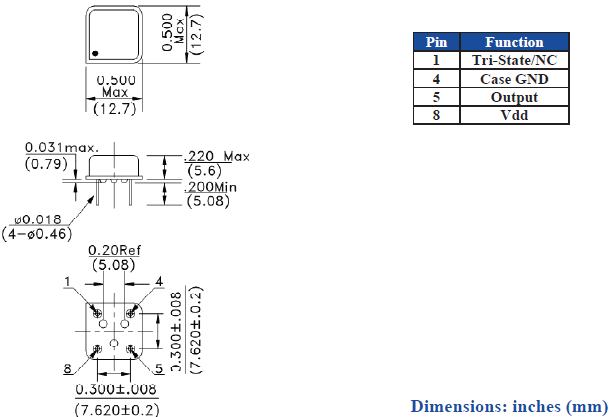

数字电路6G晶振,ACH-50.000MHZ-EK,Abracon时钟晶体振荡器 尺寸图
数字电路6G晶振,ACH-50.000MHZ-EK,Abracon时钟晶体振荡器
特征：
频率范围广
HCMOS和TTL兼容
紧密对称选项
三态启用/禁用功能
应用于：微处理器，数字电路
| 晶振编码 | 品牌 | 系列 | 类型 | 频率 | 电压 | 工作温度 | 尺寸 |
| ACH-25.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 25MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-33.000MHZ | Abracon晶振 | ACH | XO (Standard) | 33MHz | 5V | 0°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-8.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 8MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-20.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 20MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-32.768MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 32.768MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-24.576MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 24.576MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-32.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 32MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-18.432MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 18.432MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-14.31818MHZ-EK | Abracon晶振 | ACH | 振荡器 | 14.31818MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-3.6864MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 3.6864MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-10.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 10MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-50.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 50MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-4.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 4MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-12.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 12MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-40.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 40MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-48.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 48MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-16.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 16MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-11.0592MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 11.0592MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| ACH-27.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 27MHz | 5V | -20°C ~ 70°C | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
