Abracon晶振,石英晶振,ABM2晶振,ABM2-8.000MHZ-D4Y-T晶振

频率:8~100MHZ

尺寸:8.0*4.5mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Abracon公司成立于1992年,总部位于德克萨斯州的斯派伍德,是全球领先的被动和机电同步、同步、电力、连通性和射频解决方案的制造商.Abracon提供了广泛的石英定时晶体和振荡器,MEMS振荡器,实时时钟(RTC),蓝牙模块,陶瓷谐振器,锯滤器和谐振器,功率和射频电感,变压器,电路保护元件和射频天线和无线充电线圈.Abracon晶振,石英晶振,ABM2晶振,ABM2-8.000MHZ-D4Y-T晶振

由于大多数Pierce振荡器的跨导(gm)继续向前所未有的低水平下降,所以ABRACON石英晶体不仅被迫尺寸较小,而且还提供非常低的电镀负载(CL)和低等效串联电阻(ESR)参数选项.满足节能MCU和RF芯片组要求的最低gm_critical要求取决于保持低CL,ESR和C0参数的保证.这需要在晶体上采用新的非平凡电镀设计,同时降低CL和ESR,并且仍然可以保证低温度和老化效应的规格.

1

Abracon晶振,石英晶振,ABM2晶振,ABM2-8.000MHZ-D4Y-T晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数.通过以上方法使切割出的石英贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率.Abracon晶振,石英晶振,ABM2晶振,ABM2-8.000MHZ-D4Y-T晶振

2

Abracon晶振

单位

ABM2晶振

石英晶振基本条件

标准频率

f_nom

8~100MHZ

标准频率

储存温度

T_stg

-40~+85℃

裸存

工作温度

T_use

-10 ℃ ∼+60℃

标准温度

激励功率

DL

10μW


频率公差

f_— l

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10ppm

超出标准的规格请联系我们.

负载电容

CL

18pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3

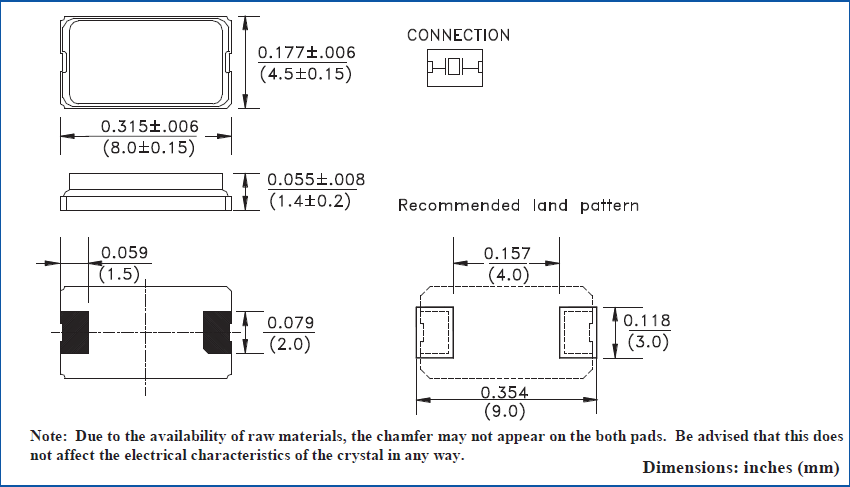

abm2 8045

注意事项

使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.Abracon晶振,石英晶振,ABM2晶振,ABM2-8.000MHZ-D4Y-T晶振

焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

5

Abracon晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到8045二脚贴片晶振产品生产中针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去Abracon晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.Abracon晶振,石英晶振,ABM2晶振,ABM2-8.000MHZ-D4Y-T晶振

Abracon晶振集团将:不论何时何地尽可能的进行8045谐振器源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

Abracon晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事8045汽车贴片晶振产品的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

6
