IDT差分晶体振荡器,4MA156250Z4AACTGI,6G交换机应用晶振
频率：156.25MHZ
尺寸：5.0x3.2mm
IDT差分晶体振荡器,4MA156250Z4AACTGI,6G交换机应用晶振，美国进口晶振，IDT晶振，4MA系列编码为：4MA156250Z4AACTGI,，频率为：156.25MHZ，小体积晶振尺寸：5.0x3.2mm，六脚贴片晶振，高性能差分MEMS振荡器，LVDS输出差分晶体振荡器，石英晶体振荡器，石英晶振，无铅环保晶振，稳定性：± 50 ppm，电源电压：2.5V和3.3V，RMS相位抖动：0.6 ps典型（12k至20MHz），工作温度：- 40至85°C。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低损耗，低电平等特点。4MA系列有源晶振应用于：通讯设备，无线网络，蓝牙模块，物联网，汽车电子，医疗设备，数码电子，路由器，交换机，数字通信系统，测量仪器，频率合成器等。
订购热线：0755-2783-7683
IDT差分晶体振荡器,4MA156250Z4AACTGI,6G交换机应用晶振，美国进口晶振，IDT晶振，4MA系列编码为：4MA156250Z4AACTGI,，频率为：156.25MHZ，小体积晶振尺寸：5.0x3.2mm，六脚贴片晶振，高性能差分MEMS振荡器，LVDS输出差分晶体振荡器，石英晶体振荡器，石英晶振，无铅环保晶振，稳定性：± 50 ppm，电源电压：2.5V和3.3V，RMS相位抖动：0.6 ps典型（12k至20MHz），工作温度：- 40至85°C。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低损耗，低电平等特点。4MA系列有源晶振应用于：通讯设备，无线网络，蓝牙模块，物联网，汽车电子，医疗设备，数码电子，路由器，交换机，数字通信系统，测量仪器，频率合成器等。

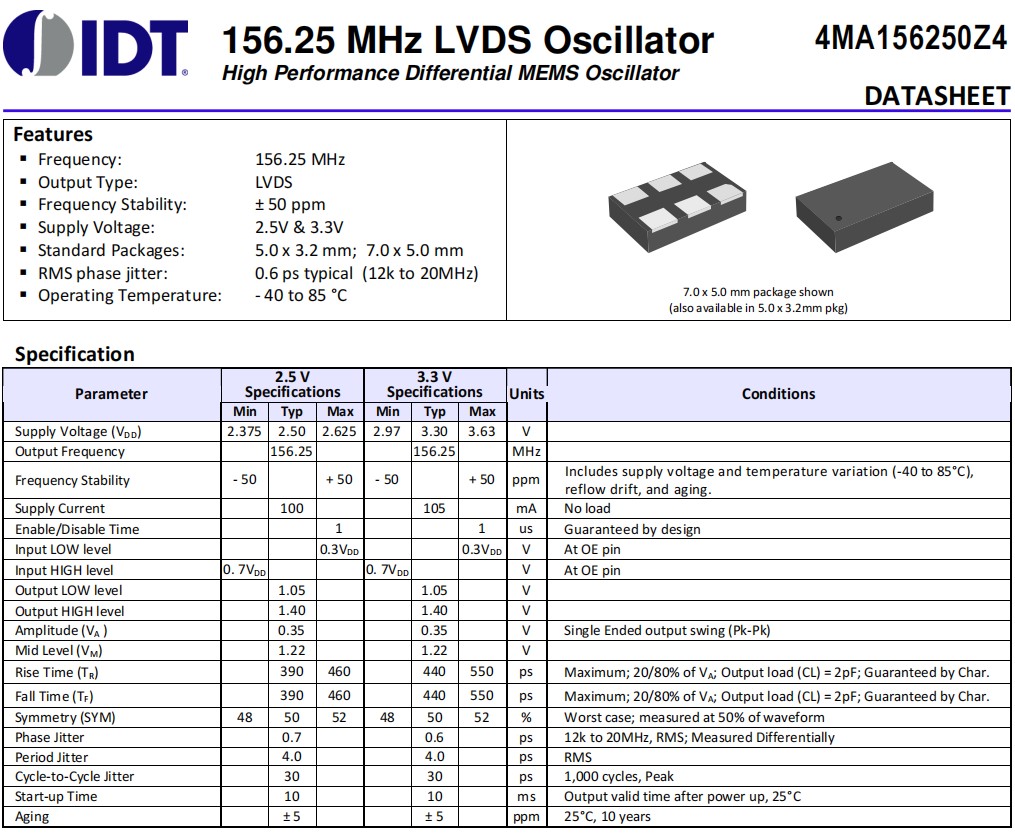

IDT差分晶体振荡器,4MA156250Z4AACTGI,6G交换机应用晶振 参数表
| Parameter |
2.5 V Specifications |
3.3 V Specifications |
Units | Conditions | |||||||||||||||||||||||||||||||||||||
| Min | Typ | Max | Min | Typ | Max | ||||||||||||||||||||||||||||||||||||
| Supply Voltage (VDD) | 2.375 | 2.50 | 2.625 | 2.97 | 3.30 | 3.63 | V |
|
|||||||||||||||||||||||||||||||||
| Output Frequency |
|
156.25 |
|
|
156.25 |
|
MHz |
|
|||||||||||||||||||||||||||||||||
| Frequency Stability | - 50 |
|
+ 50 | - 50 |
|
+ 50 | ppm |
Includes supply voltage and temperature variation (-40 to 85°C), reflow drift, and aging. |
|||||||||||||||||||||||||||||||||
| Supply Current |
|
100 |
|
|
105 |
|
mA | No load | |||||||||||||||||||||||||||||||||
| Enable/Disable Time |
|
|
1 |
|
|
1 | us | Guaranteed by design | |||||||||||||||||||||||||||||||||
| Input LOW level |
|
|
0.3VDD |
|
|
0.3VDD | V | At OE pin | |||||||||||||||||||||||||||||||||
| Input HIGH level | 0. 7VDD |
|
|
0. 7VDD |
|
|
V | At OE pin | |||||||||||||||||||||||||||||||||
| Output LOW level |
|
1.05 |
|
|
1.05 |
|
V |
|
|||||||||||||||||||||||||||||||||
| Output HIGH level |
|
1.40 |
|
|
1.40 |
|
V |
|
|||||||||||||||||||||||||||||||||
| Amplitude(VA ) |
|
0.35 |
|
|
0.35 |
|
V | Single Ended output swing (Pk-Pk) | |||||||||||||||||||||||||||||||||
| Mid Level (VM) |
|
1.22 |
|
|
1.22 |
|
V |
|
|||||||||||||||||||||||||||||||||
| Rise Time (TR) |
|
390 | 460 |
|
440 | 550 | ps | Maximum; 20/80% of VA; Output load (CL) = 2pF; Guaranteed by Char. | |||||||||||||||||||||||||||||||||
| Fall Time (TF) |
|
390 | 460 |
|
440 | 550 | ps | Maximum; 20/80% of VA; Output load (CL) = 2pF; Guaranteed by Char. | |||||||||||||||||||||||||||||||||
| Symmetry (SYM) | 48 | 50 | 52 | 48 | 50 | 52 | % | Worst case; measured at 50% of waveform | |||||||||||||||||||||||||||||||||
| Phase Jitter |
|
0.7 |
|
|
0.6 |
|
ps | 12k to 20MHz, RMS; Measured Differentially | |||||||||||||||||||||||||||||||||
| Period Jitter |
|
4.0 |
|
|
4.0 |
|
ps | RMS | |||||||||||||||||||||||||||||||||
| Cycle-to-Cycle Jitter |
|
30 |
|
|
30 |
|
ps | 1,000 cycles, Peak | |||||||||||||||||||||||||||||||||
| Start-up Time |
|
10 |
|
|
10 |
|
ms | Output valid time after power up, 25°C | |||||||||||||||||||||||||||||||||
| Aging |
|
± 5 |
|
|
± 5 |
|
ppm |
25°C, 10 years |
|||||||||||||||||||||||||||||||||

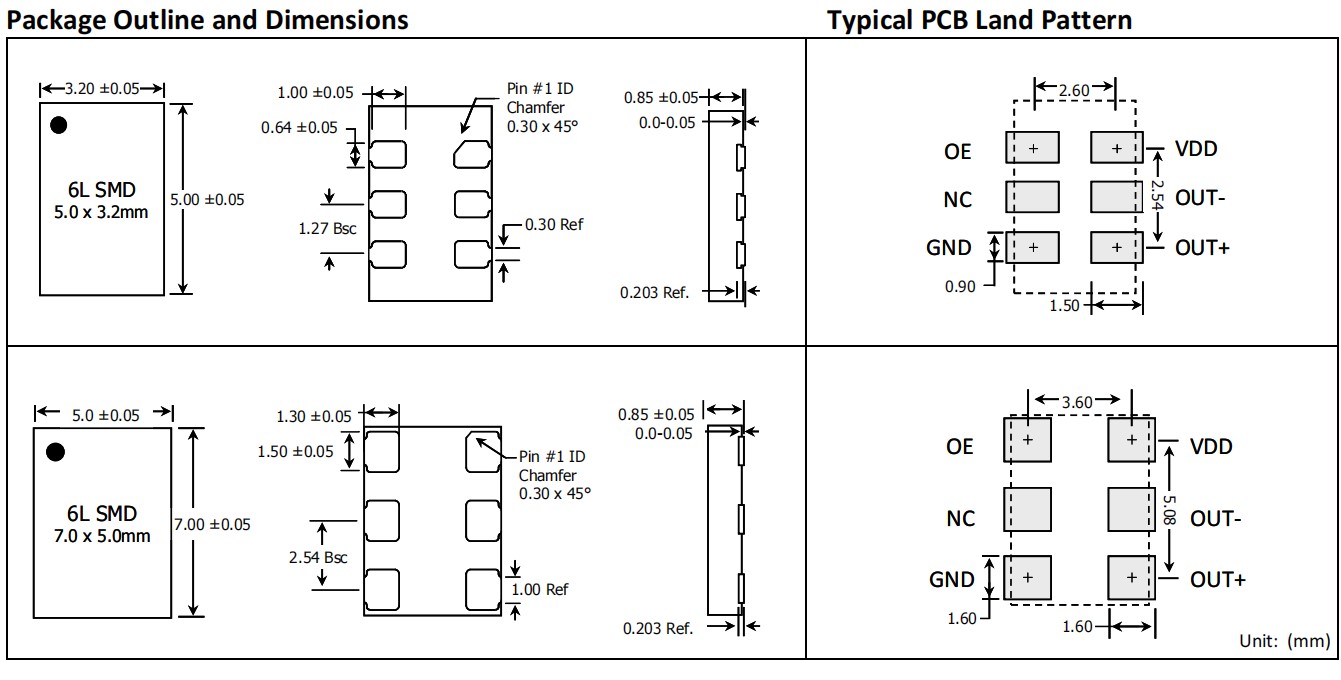

IDT差分晶体振荡器,4MA156250Z4AACTGI,6G交换机应用晶振 尺寸图
IDT差分晶体振荡器,4MA156250Z4AACTGI,6G交换机应用晶振
产品特点：
频率：156.25MHz
输出类型：LVDS贴片晶振
频率稳定性：±50 ppm
电源电压：2.5V和3.3V
标准包装：5.0 x 3.2mm；7.0 x 5.0mm
RMS相位抖动：典型值为0.6 ps（12k至20MHz）
工作温度：-40至85°C
| 晶振编码 | 品牌 | 输出 | 电压 | 参数 |
| 4MA125000Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 125.000MHZ SMD |
| 4MA148500Z3AACTGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA150000Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 150.000MHZ SMD |
| 4MA155520Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 155.52MHZ SMD |
| 4MA156250Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 156.25MHZ SMD |
| 4MA050000Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 50.000MHZ SMD |
| 4MA050000Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 50.000MHZ SMD |
| 4MA050000Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 50.000MHZ SMD |
| 4MA050000Z4BACUGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 50.000MHZ SMD |
| 4MA066000Z3AACTGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 66.000MHZ SMD |
| 4MA066000Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 66.000MHZ SMD |
| 4MA100000Z3AACTGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 100.000MHZ SMD |
| 4MA100000Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 100.000MHZ SMD |
| 4MA100000Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 100.000MHZ SMD |
| 4MA100000Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 100.000MHZ SMD |
| 4MA125000Z3AACTGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 125.000MHZ SMD |
| 4MA125000Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 125.000MHZ SMD |
| 4MA125000Z4AACTGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 125.000MHZ SMD |
| 4MA125000Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 125.000MHZ SMD |
| 4MA125000Z4AACUGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 125.000MHZ SMD |
| 4MA125000Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 125.000MHZ SMD |
| 4MA125000Z4BACTGI8 | IDT晶振 | LVDS | 2.5V | OSC MEMS 125.000MHZ SMD |
| 4MA133000Z3AACTGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 133.000MHZ SMD |
| 4MA133000Z3AACTGI8 | IDT晶振 | LVPECL | 3.3V | OSC MEMS 133.000MHZ SMD |
| 4MA133000Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 133.000MHZ SMD |
| 4MA133000Z3AACUGI8 | 石英晶振 | LVPECL | 3.3V | OSC MEMS 133.000MHZ SMD |
| 4MA133330Z4AACTGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 133.33MHZ SMD |
| 4MA133330Z4AACTGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 133.33MHZ SMD |
| 4MA133330Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 133.33MHZ SMD |
| 4MA133330Z4BACTGI8 | IDT晶振 | LVDS | 2.5V | OSC MEMS 133.33MHZ SMD |
| 4MA148352Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 148.352MHZ SMD |
| 4MA148500Z3AACTGI8 | IDT晶振 | LVPECL | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z3AACUGI8 | IDT晶振 | LVPECL | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z4AACTGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z4AACUGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 148.50MHZ SMD |
| 4MA148500Z4BACTGI8 | IDT晶振 | LVDS | 2.5V | OSC MEMS 148.50MHZ SMD |
| 4MA150000Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 150.000MHZ SMD |
| 4MA150000Z4AACTGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 150.000MHZ SMD |
| 4MA150000Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 150.000MHZ SMD |
| 4MA150000Z4AACUGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 150.000MHZ SMD |
| 4MA150000Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 150.000MHZ SMD |
| 4MA150000Z4BACTGI8 | IDT晶振 | LVDS | 2.5V | OSC MEMS 150.000MHZ SMD |
| 4MA155520Z4AACTGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 155.52MHZ SMD |
| 4MA155520Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 155.52MHZ SMD |
| 4MA155520Z4BACTGI8 | IDT晶振 | LVDS | 2.5V | OSC MEMS 155.52MHZ SMD |
| 4MA156250Z3AACTGI8 | IDT晶振 | LVPECL | 3.3V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z3AACUGI | IDT晶振 | LVPECL | 3.3V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z3BACTGI | IDT晶振 | LVPECL | 2.5V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z3BACTGI8 | IDT晶振 | LVPECL | 2.5V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z3BACUGI | IDT晶振 | LVPECL | 2.5V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z3BACUGI8 | IDT晶振 | LVPECL | 2.5V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z4AACTGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z4AACUGI | IDT晶振 | LVDS | 3.3V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z4AACUGI8 | IDT晶振 | LVDS | 3.3V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z4BACTGI | IDT晶振 | LVDS | 2.5V | OSC MEMS 156.25MHZ SMD |
| 4MA156250Z4BACTGI8 | IDT晶振 | LVDS | 2.5V | OSC MEMS 156.25MHZ SMD |
