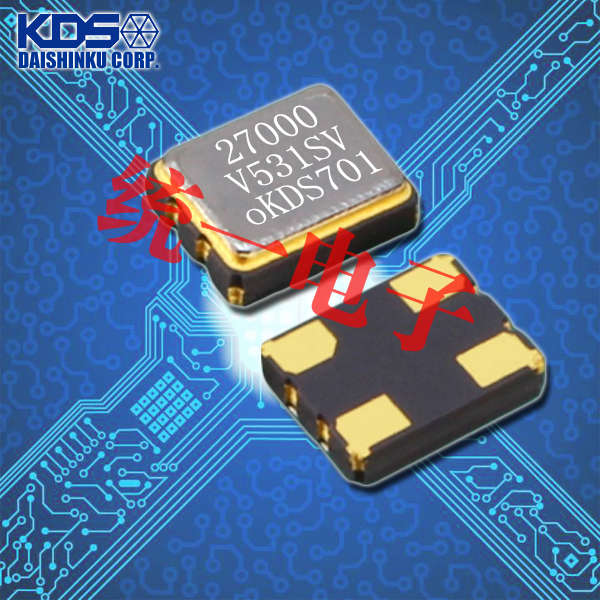

KDS晶振,压控温补晶振,DSA535SC晶振,1XTQ12800UBA晶振
频率：10-30MHZ
尺寸：5.0*3.2mm
KDS晶振,压控温补晶振,DSA535SC晶振,1XTQ12800UBA晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为差分晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
10-30 MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.6-3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +85℃ |
裸存 |
|
工作温度 |
T_use |
G: -10℃ to +70℃ |
请联系我们查看更多资料http://www.tydz99.com |
|
H: -30℃ to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |

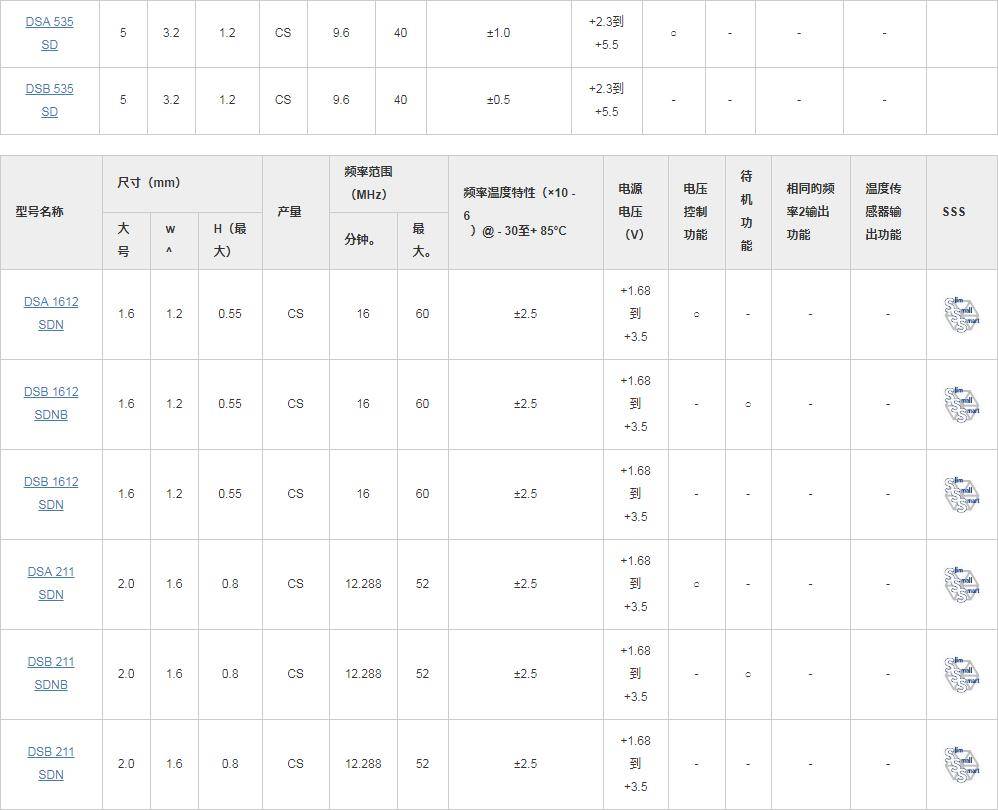

KDS有源晶振产品列表：
1.PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

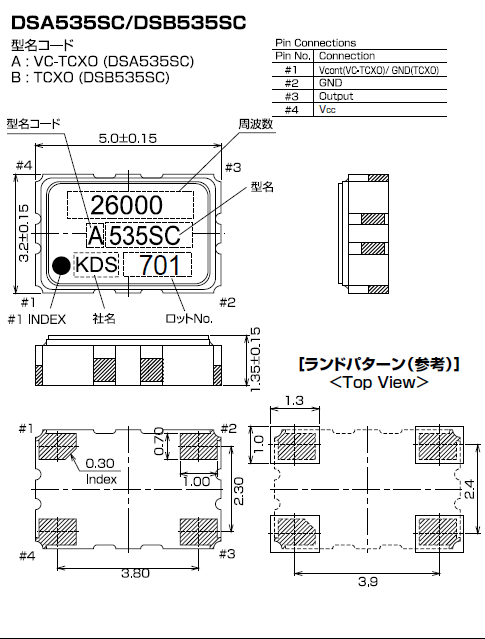

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
2.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。
KDS晶振,压控温补晶振,DSA535SC晶振,1XTQ12800UBA晶振
消除事故和环境方面的偶发事件，减少废物的产生和排放，有效的使用能源和各种自然资源，对紧急事件做好充分准备，以便及时做出反应。
对我们的产品进行检验，贴片型TCXO晶振同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。
KDS晶振集团实施创新战略，石英晶体振荡器提高自主创新能力，确保公司可持续发展。实施节约战略，提高建设节约环保型企业能力，确保实现节能环保规划目标。
KDS晶振,压控温补晶振,DSA535SC晶振,1XTQ12800UBA晶振
联系统一电子
服务热线：0755-2783-7683
手机联系：136-3164-7825
Q Q联系：761385328
邮 箱：tongyidz@163.com
地 址：深圳市宝安区西乡镇南区新一村2栋
采购：KDS晶振,压控温补晶振,DSA535SC晶振,1XTQ12800UBA晶振
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

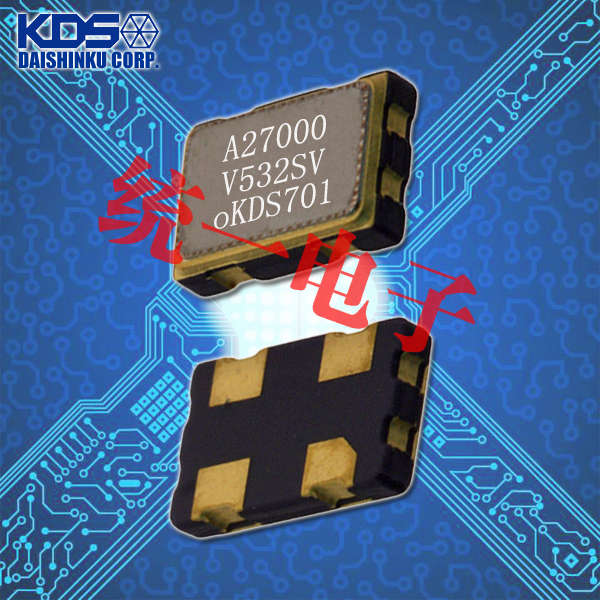

- KDS晶振,压控晶振,DSV531SV晶振,1XVC059941VB晶振
