NKG无源晶振,S3M24.0000F12M25-EXT,汽车电子设备6G晶振
频率：24.000MHz
尺寸：3.2x2.5mm
NKG无源晶振,S3M24.0000F12M25-EXT,汽车电子设备6G晶振，香港NKG晶振，型号S3M系列，编码为：S3M24.0000F12M25-EXT，频率为：24.000MHz，小体积晶振尺寸：3.2x2.5mm石英晶振，高0.7mm，四脚贴片晶振，石英晶振，石英晶体谐振器，无源晶振，无铅环保晶振，具有超小型，轻薄型，优异的耐热性和抗冲击性。由于真空密封，可靠性高，老化率低。汽车级产品符合AEC-Q200标准。S3M系列无源晶振应用于：通讯设备，无线网络，蓝牙模块，汽车电子设备，车载导航，小型便携式设备，USB内存设备，智能手机，平板电脑，可穿戴设备，数码电子等应用。

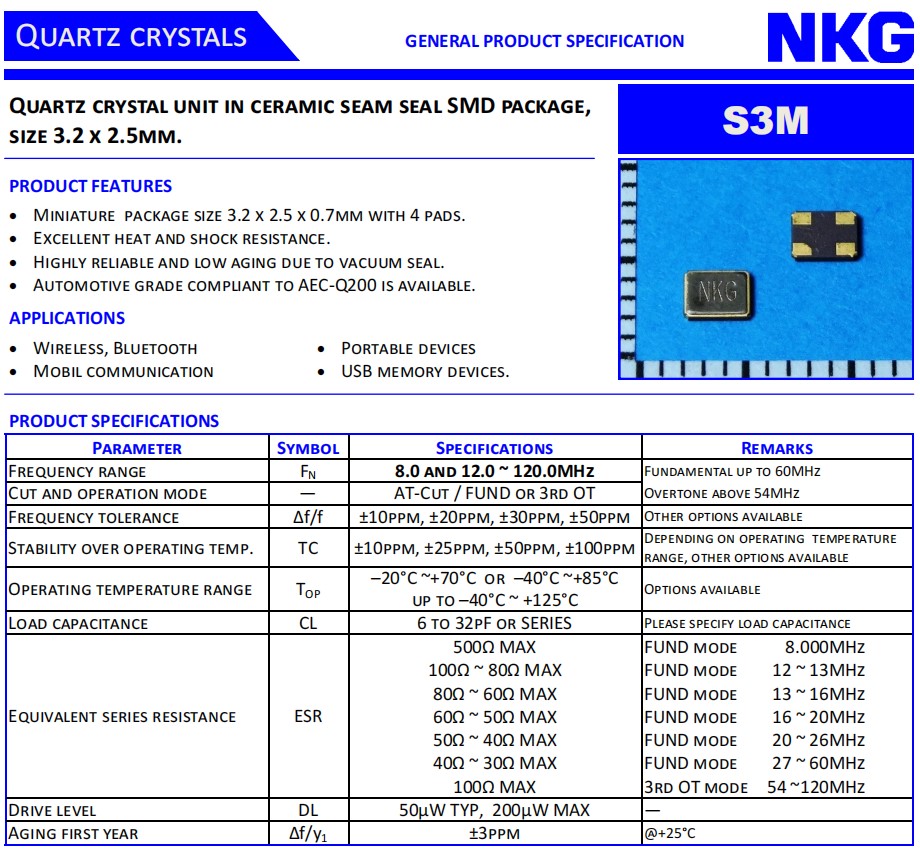

NKG无源晶振,S3M24.0000F12M25-EXT,汽车电子设备6G晶振 参数表
Parameter
Symbol
Specifications
Remarks
Frequency range
FN
24.000MHz
Fundamental up to 60MHz
Overtone above 54MHz
Cut and operation mode
—
AT-Cut / FUND or 3rd OT
Frequency tolerance
Δf/f
±10ppm, ±20ppm, ±30ppm, ±50ppm
Other options available
Stability over operating temp.
TC
±10ppm, ±25ppm, ±50ppm, ±100ppm
Depending on operating temperature
range, other options available
Operating temperature range
TOP
– 20°C ~+70°C or –40°C ~+85°C
up to –40°C ~ +125°C
Options available
Load capacitance
CL
6 to 32pF or SERIES
Please specify load capacitance
Equivalent series resistance
ESR
500Ω MAX
100Ω ~ 80Ω MAX
80Ω ~ 60Ω MAX
60Ω ~ 50Ω MAX
50Ω ~ 40Ω MAX
40Ω ~ 30Ω MAX
100Ω MAX
FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
3rd OT mode
8.000MHz
12 ~ 13MHz
13 ~ 16MHz
16 ~ 20MHz
20 ~ 26MHz
27 ~ 60MHz
54 ~120MHz
Drive level
DL
50µW TYP, 200µW MAX
—
Aging first year
Δf/y1
±3ppm
@+25°C

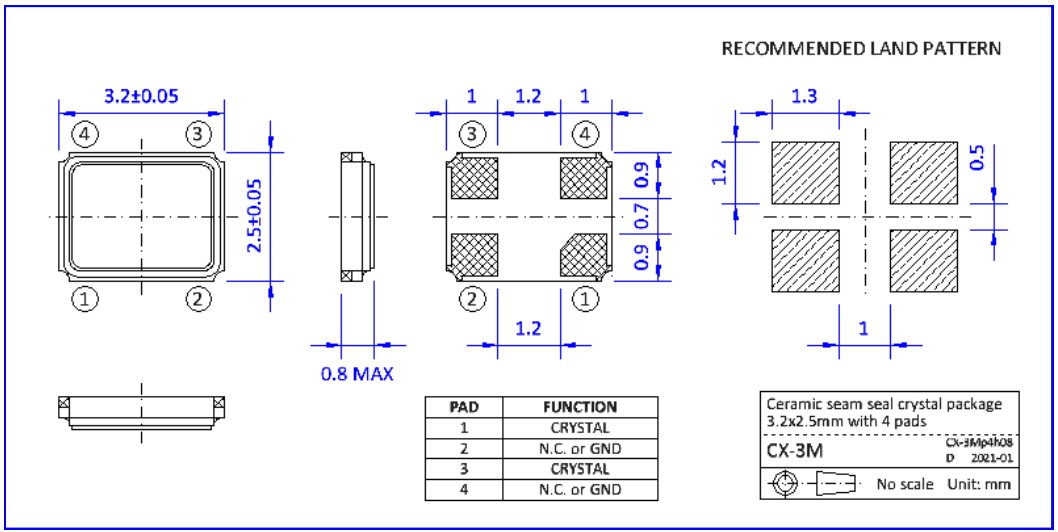

NKG无源晶振,S3M24.0000F12M25-EXT,汽车电子设备6G晶振 尺寸图
NKG无源晶振,S3M24.0000F12M25-EXT,汽车电子设备6G晶振
3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被应用于,手机蓝牙,GPS定位系统,无线通讯集,高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
