NKG四脚贴片晶振,S2M16.0000F20E23-EXT,便捷式设备6G晶振
频率：16.000MHz
尺寸：2.5x2.0x0.5mm
NKG四脚贴片晶振,S2M16.0000F20E23-EXT,便捷式设备6G晶振，香港NKG晶振，型号S2M系列，编码为：S2M16.0000F20E23-EXT，频率为：16.000MHz，小体积晶振尺寸:2.5x2.0x0.5mm，四脚贴片晶振，石英晶体谐振器，石英晶振，无源晶振，无铅环保晶振，SMD石英晶体，具有超小型，轻薄型，优异的耐热性和抗冲击性。由于真空密封，可靠性高，老化率低。汽车级产品符合AEC-Q200标准。2520晶振应用于：无线，蓝牙，移动通信，小型便携式设备，USB内存设备，汽车电子设备，车载控制器，平板电脑，可穿戴设备等应用。

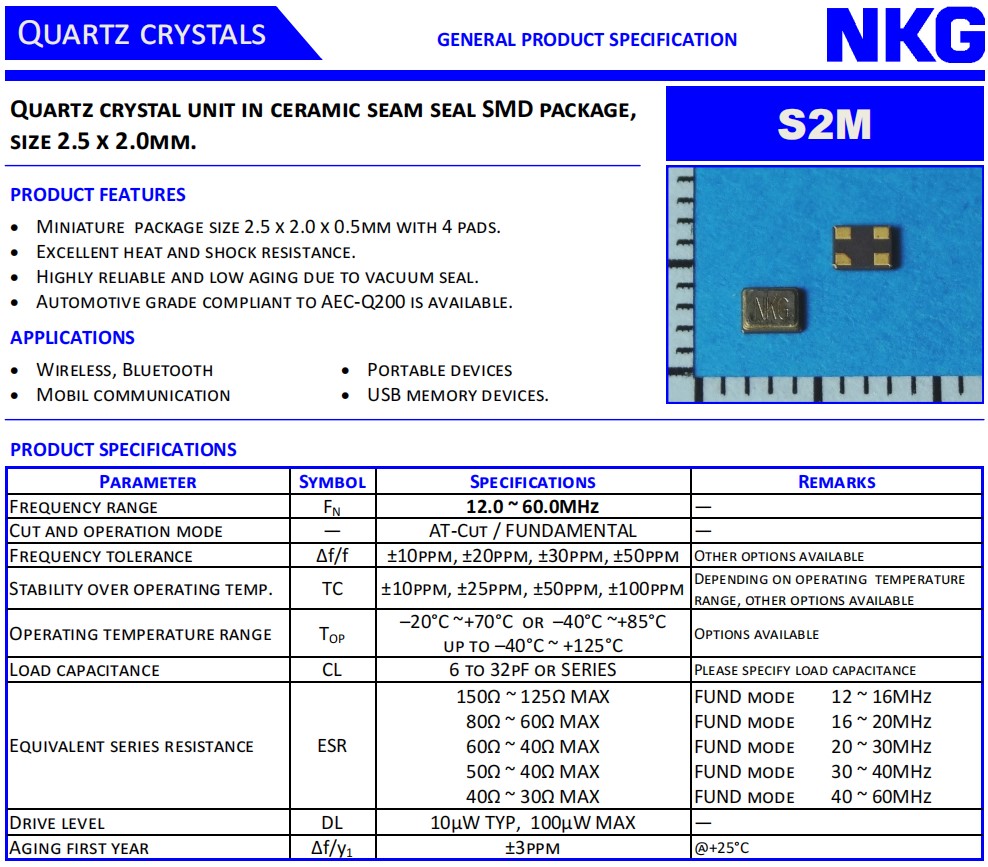

NKG四脚贴片晶振,S2M16.0000F20E23-EXT,便捷式设备6G晶振 参数表
Parameter
Symbol
Specifications
Remarks
Frequency range
FN
16.000MHz
—
Cut and operation mode
—
AT-Cut / FUNDAMENTAL
—
Frequency tolerance
Δf/f
±10ppm, ±20ppm, ±30ppm, ±50ppm
Other options available
Stability over operating temp.
TC
±10ppm, ±25ppm, ±50ppm, ±100ppm
Depending on operating temperature range, other options available
Operating temperature range
TOP
– 20°C ~+70°C or –40°C ~+85°C up to –40°C ~ +125°C
Options available
Load capacitance
CL
6 to 32pF or SERIES
Please specify load capacitance
Equivalent series resistance
ESR
150Ω ~ 125Ω MAX
80Ω ~ 60Ω MAX
60Ω ~ 40Ω MAX
50Ω ~ 40Ω MAX
40Ω ~ 30Ω MAX
FUND mode FUND
mode FUND
mode FUND mode
FUND mode
12 ~ 16MHz
16 ~ 20MHz
20 ~ 30MHz
30 ~ 40MHz
40 ~ 60MHz
Drive level
DL
10µW TYP, 100µW MAX
—
Aging first year
Δf/y1
±3ppm
@+25°C

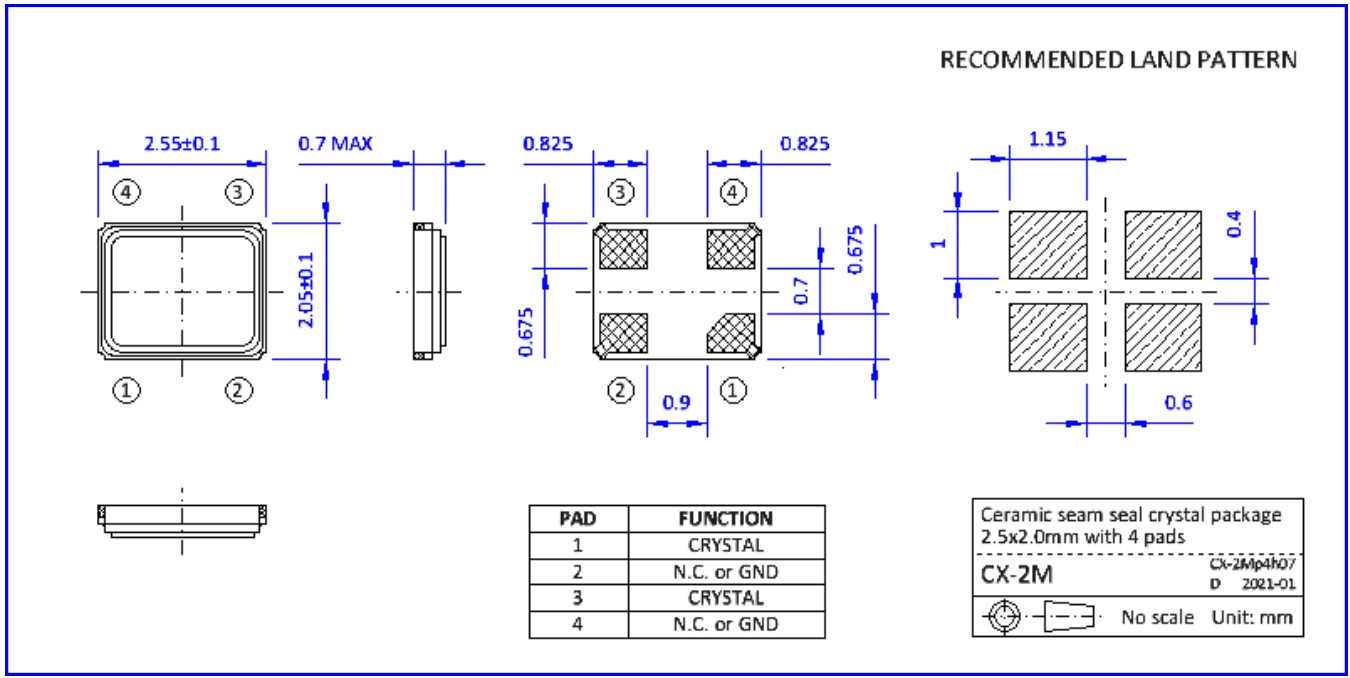

NKG四脚贴片晶振,S2M16.0000F20E23-EXT,便捷式设备6G晶振 尺寸图
NKG四脚贴片晶振,S2M16.0000F20E23-EXT,便捷式设备6G晶振
