MtronPTI晶振,石英晶振,ATS-49晶振
频率:3.579545~72MHZ

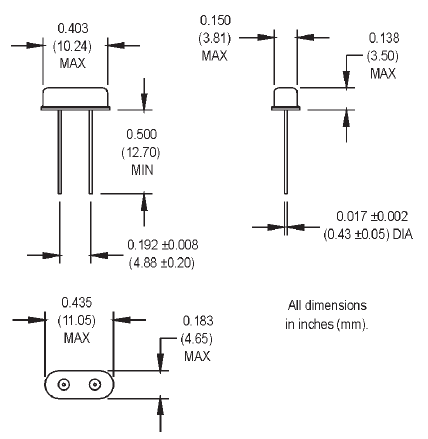

尺寸:11.05*4.66mm
MtronPTI晶振,石英晶振,ATS-49晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
MtronPTI提供广泛的精确频率控制和数据定时解决方案,包括:射频,微波和毫米波滤波器 - 晶体,陶瓷,谐振腔,集总元件,开关,数字可调谐和低噪声/恶劣环境振荡器 - 晶振,TCXO / VCXO ,烤箱和IEEE-1588锁定。2014年,MtronPTI增加了毫米波金属插入技术波导滤波器和最先进的固态功率放大器。
石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.ATS-49晶振,引脚型49S谐振器,无源金属壳插件晶振
MtronPTI晶振 |
单位 |
ATS-49晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.579545~72MHZ |
标准频率 |
储存温度 |
T_stg |
-40 to +85°C
|
裸存 |
工作温度 |
T_use |
-10°C to +70°C
|
标准温度 |
激励功率 |
DL |
100 µW |
|
频率公差 |
f_— l |
±30 ppm
|
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±50 ppm
|
超出标准的规格请联系我们. |
负载电容 |
CL |
18 pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.ATS-49晶振,引脚型49S谐振器,无源金属壳插件晶振
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.MtronPTI晶振,石英晶振,ATS-49晶振
MtronPTI晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的高频段两脚DIP晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.ATS-49晶振,引脚型49S谐振器,无源金属壳插件晶振
我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、两脚焊接式谐振器,有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉. 我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.MtronPTI晶振,石英晶振,ATS-49晶振
MtronPTI石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治49S型DIP晶振工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
