CRYSTEK低相位噪声晶振,CCPD-034M-50-245.760,数字视频应用晶振

频率：245.760MHz

尺寸：7.0x5.0x1.8mm

CRYSTEK低相位噪声晶振,CCPD-034M-50-245.760,数字视频应用晶振，美国进口晶振，CRYSTEK瑞斯克晶振，型号：CCPD-034系列晶振，编码为：CCPD-034M-50-245.760，频率：245.760MHz，小体积晶振尺寸：7.0x5.0x1.8mm封装，LVPECL输出时钟振荡器，有源晶振，六脚贴片晶振，差分晶振，差分晶体振荡器，石英晶体振荡器，SMD晶振，工作电压：3.3V。具有超小型，轻薄型，低抖动，低相位噪声，低功耗，低耗能，低损耗，低电源电压，高精度，高性能，高品质等特点。应用：数字视频，SONET/SDH/DWDM，存储区域网络，宽带接入，以太网，千兆以太网，通讯设备，光纤通道等应用。

贴片晶振CCPD-034是一台162.000 MHz到250.000 MHz的LVPECL时钟振荡器，工作在3.3V。该振荡器采用了高Q晶体设计，提供了非常低的抖动和相位噪声。输出信号中没有子谐波。

订购热线：0755-2783-7683

CRYSTEK低相位噪声晶振,CCPD-034M-50-245.760,数字视频应用晶振,参数表

Frequency Range:	245.760 MHz
Frequency Stability Options (ppm):	±20, ±25, ±50, ±100
Temperature Range:	(standard) 0°C to +70°C
(Option M)	-20°C to +70°C
(Option X)	-40°C to +85°C
Storage:	-45°C to 90°C
Input Voltage:	3.3V ±0.3V
Input Current:	55mA Typical, 88mA Max
Standby Current:	30uA Max
Output:	Differential LVPECL
Symmetry:	45/55% Max @ zero crossing point
Rise/Fall Time:	1ns Max (20% to 80%)
Output Drive Capability (see Note 1):	Zero Impedance Bipolar Process
Logic:	Terminated to Vdd-2V into 50 Ω
Temp. 0°C to 85°C	“0”=1.490 Min, 1.680 Max
	“1”=2.275 Min, 2.420 Max
Temp. -40°C to 0°C	“0”=1.470 Min, 1.745 Max
	“1”=2.215 Min, 2.420 Max
Disable Time:	200ns Max
Start-up Time:	2ms Max
Phase Jitter: 12kHz~80MHz	0.5ps Typical, 1ps RMS Max
Phase Noise: (See Plot Below)
Sub-harmonics:	None
Aging:	<3ppm 1st year, <1ppm every year thereafter

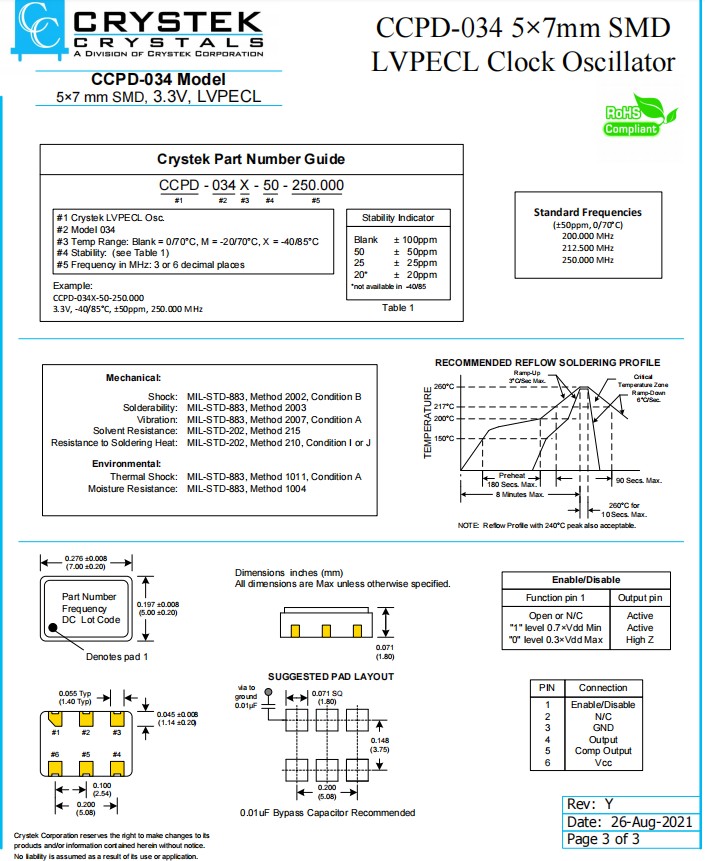

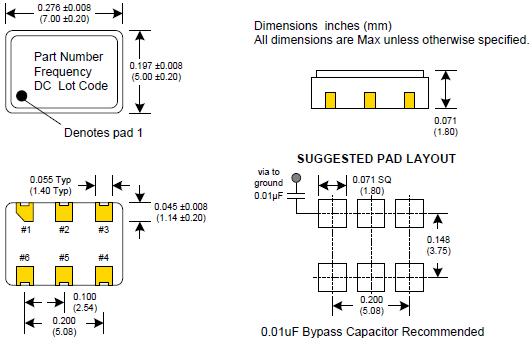

CRYSTEK低相位噪声晶振,CCPD-034M-50-245.760,数字视频应用晶振,尺寸图

CRYSTEK低相位噪声晶振,CCPD-034M-50-245.760,数字视频应用晶振

差分晶振是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求,高技术石英晶体振荡器,具有相位低,损耗低的特点,差分晶振使用于产品中能够很容易地识别小信号,能够从容精确地处理双级信号,对外部电磁干扰(EMI)是高度免疫的,差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

石英晶体振荡器	品牌	型号	类型	频率	频率稳定度	工作温度
CCPD-033-50-100.000	Crystek晶振	CCPD-033	XO (Standard)	100MHz	±50ppm	0°C ~ 70°C
CCPD-033-50-156.250	Crystek晶振	CCPD-033	XO (Standard)	156.25MHz	±50ppm	0°C ~ 70°C
CCPD-033-50-161.1328	Crystek晶振	CCPD-033	XO (Standard)	161.1328MHz	±50ppm	0°C ~ 70°C
CCPD-034-50-200.000	Crystek晶振	CCPD-034	XO (Standard)	200MHz	±50ppm	0°C ~ 70°C
CCPD-033-50-77.760	Crystek晶振	CCPD-033	XO (Standard)	77.76MHz	±50ppm	0°C ~ 70°C
CCPD-033-50-106.250	Crystek晶振	CCPD-033	XO (Standard)	106.25MHz	±50ppm	0°C ~ 70°C
CCPD-033X-50-77.760	Crystek晶振	CCPD-033	XO (Standard)	77.76MHz	±50ppm	-40°C ~ 85°C
CCPD-033X-25-77.76	Crystek晶振	CCPD-033	XO (Standard)	77.76MHz	±25ppm	-40°C ~ 85°C
CCPD-033X-50-100.00	Crystek晶振	CCPD-033	XO (Standard)	100MHz	±50ppm	-40°C ~ 85°C
CCPD-033-50-125.000	Crystek晶振	CCPD-033	XO (Standard)	125MHz	±50ppm	0°C ~ 70°C
CCPD-033X-25-100	Crystek晶振	CCPD-033	XO (Standard)	100MHz	±25ppm	-40°C ~ 85°C
CCPD-033X-50-106.250	Crystek晶振	CCPD-033	XO (Standard)	106.25MHz	±50ppm	-40°C ~ 85°C
CCPD-033X-50-125.000	Crystek晶振	CCPD-033	XO (Standard)	125MHz	±50ppm	-40°C ~ 85°C
CCPD-033X-25-106.25	Crystek晶振	CCPD-033	XO (Standard)	106.25MHz	±25ppm	-40°C ~ 85°C
CCPD-033X-25-125	Crystek晶振	CCPD-033	XO (Standard)	125MHz	±25ppm	-40°C ~ 85°C
CCPD-033-50-155.520	Crystek晶振	CCPD-033	XO (Standard)	155.52MHz	±50ppm	0°C ~ 70°C
CCPD-033M-50-156.250	Crystek晶振	CCPD-033	XO (Standard)	156.25MHz	±50ppm	-20°C ~ 70°C
CCPD-033X-50-155.520	Crystek晶振	CCPD-033	XO (Standard)	155.52MHz	±50ppm	-40°C ~ 85°C
CCPD-033X-50-156.250	Crystek晶振	CCPD-033	XO (Standard)	156.25MHz	±50ppm	-40°C ~ 85°C
CCPD-033X-25-155.520	Crystek晶振	CCPD-033	XO (Standard)	155.52MHz	±25ppm	-40°C ~ 85°C
CCPD-033X-25-156.25	Crystek晶振	CCPD-033	XO (Standard)	156.25MHz	±25ppm	-40°C ~ 85°C
CCPD-033X-50-161.1328	Crystek晶振	CCPD-033	XO (Standard)	161.1328MHz	±50ppm	-40°C ~ 85°C
CCPD-033X-25-161.1328	Crystek晶振	CCPD-033	XO (Standard)	161.1328MHz	±25ppm	-40°C ~ 85°C
CCPD-034-50-212.500	进口晶振	CCPD-034	XO (Standard)	212.5MHz	±50ppm	0°C ~ 70°C
CCPD-034M-50-212.500	Crystek晶振	CCPD-034	XO (Standard)	212.5MHz	±50ppm	-20°C ~ 70°C
CCPD-034X-50-200.000	Crystek晶振	CCPD-034	XO (Standard)	200MHz	±50ppm	-40°C ~ 85°C
CCPD-034X-50-212.500	Crystek晶振	CCPD-034	XO (Standard)	212.5MHz	±50ppm	-40°C ~ 85°C
CCPD-034-50-250.000	Crystek晶振	CCPD-034	XO (Standard)	250MHz	±50ppm	0°C ~ 70°C
CCPD-034M-50-245.760	Crystek晶振	CCPD-034	XO (Standard)	245.76MHz	±50ppm	-20°C ~ 70°C
CCPD-034M-50-250	Crystek晶振	CCPD-034	XO (Standard)	250MHz	±50ppm	-20°C ~ 70°C
CCPD-034X-50-250.000	Crystek晶振	CCPD-034	XO (Standard)	250MHz	±50ppm	-40°C ~ 85°C
CCPD-034-50-311.040	Crystek晶振	CCPD-034	XO (Standard)	311.04MHz	±50ppm	0°C ~ 70°C
CCPD-034-50-312.500	Crystek晶振	CCPD-034	XO (Standard)	312.5MHz	±50ppm	0°C ~ 70°C
CCPD-034-400.000	Crystek晶振	CCPD-034	XO (Standard)	400MHz	±100ppm	0°C ~ 70°C
CCPD-034M-50-311.040	Crystek晶振	CCPD-034	XO (Standard)	311.04MHz	±50ppm	-20°C ~ 70°C
CCPD-034X-50-311.040	Crystek晶振	CCPD-034	XO (Standard)	311.04MHz	±50ppm	-40°C ~ 85°C
