瑞斯克HCMOS输出振荡器,CCHD-950-25-74.1758,超低相位噪声晶振

频率：74.1758MHz

尺寸：14.2x9.14mm

瑞斯克HCMOS输出振荡器,CCHD-950-25-74.1758,超低相位噪声晶振，美国进口晶振，CRYSTEK晶振，瑞斯克晶振，型号：CCHD-950，编码为：CCHD-950-25-74.1758，频率为：74.1758MHz，小体积晶振，尺寸：14.2x9.14mm封装，四脚贴片晶振，HCMOS时钟振荡器，超低相位噪声振荡器，电压3.3V，石英晶体振荡器，有源晶振，石英晶振，SMD晶振。具有超小型，轻薄型，高精度，高性能，高品质等特点。应用范围包括高清晰度电视、航空电子设备、低相位信号源、测试和测量等。

型号CCHD-950是一个45 MHz到130 MHz的HCMOS时钟石英晶体振荡器。高Q晶体和第三泛音技术提供了超低相位噪声和低抖动性能与HCMOS输出。功能包括-165 dBc/Hz相位噪声地板，3.3 Vdc输入电压，-40°C至+85°C工作温度，和9×14mm SMT封装。这个振荡器没有次谐波。

订购热线：0755-2783-7683

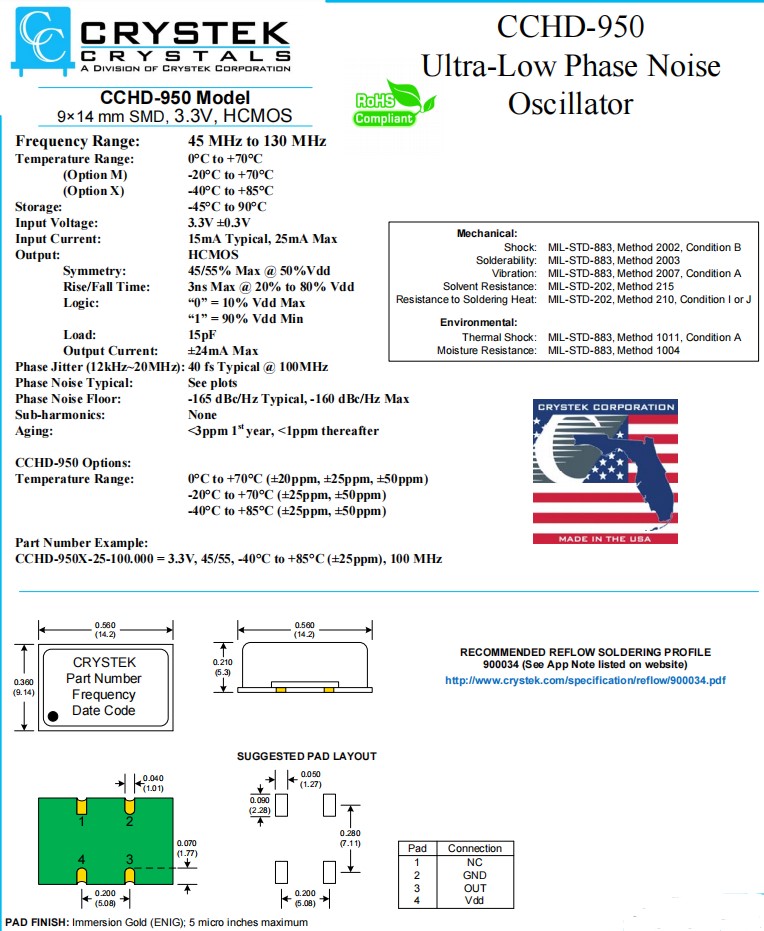

瑞斯克HCMOS输出振荡器,CCHD-950-25-74.1758,超低相位噪声晶振,参数表

Frequency Range:	74.1758 MHz
Temperature Range:	0°C to +70°C
(Option M)	-20°C to +70°C
(Option X)	-40°C to +85°C
Storage:	-45°C to 90°C
Input Voltage:	3.3V ±0.3V
Input Current:	15mA Typical, 25mA Max
Output:	HCMOS
Symmetry:	45/55% Max @ 50%Vdd
Rise/Fall Time:	3ns Max @ 20% to 80% Vdd
Logic:	“0” = 10% Vdd Max
	“1” = 90% Vdd Min
Load:	15pF
Output Current:	±24mA Max
Phase Jitter (12kHz~20MHz):	40 fs Typical @ 100MHz

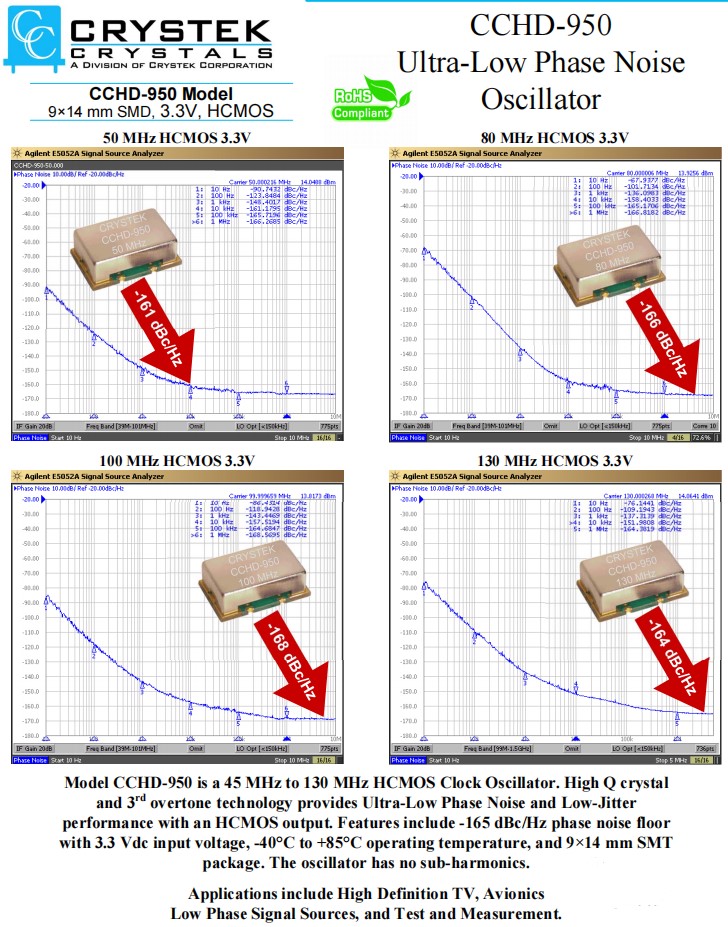

Phase Noise Typical:	See plots
Phase Noise Floor:	-165 dBc/Hz Typical, -160 dBc/Hz Max
Sub-harmonics:	None
Aging:	<3ppm 1st year, <1ppm thereafter
CCHD-950 Options:
Temperature Range:	0°C to +70°C (±20ppm, ±25ppm, ±50ppm)
	-20°C to +70°C (±25ppm, ±50ppm)
	-40°C to +85°C (±25ppm, ±50ppm)

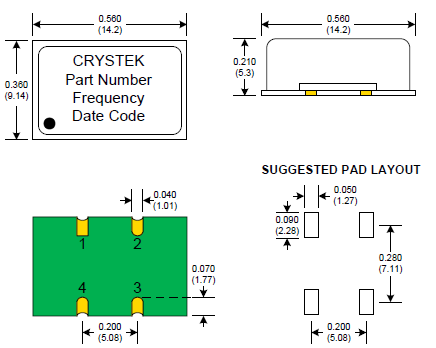

瑞斯克HCMOS输出振荡器,CCHD-950-25-74.1758,超低相位噪声晶振,尺寸图

晶振编码	品牌	型号	类型	频率	频率稳定度	工作温度
CCHD-575-50-100.000	Crystek晶振	CCHD-575	XO (Standard)	100MHz	±50ppm	0°C ~ 70°C
CCHD-575-50-80.000	Crystek晶振	CCHD-575	XO (Standard)	80MHz	±50ppm	0°C ~ 70°C
CCHD-575-25-24.576	Crystek晶振	CCHD-575	XO (Standard)	24.576MHz	-	0°C ~ 70°C
CCHD-950-50-45.1584	Crystek晶振	CCHD-950	XO (Standard)	45.1584MHz	±50ppm	0°C ~ 70°C
CCHD-950-50-80.000	Crystek晶振	CCHD-950	XO (Standard)	80MHz	±50ppm	0°C ~ 70°C
CCHD-957-25-22.5792	Crystek晶振	CCHD-957	XO (Standard)	22.5792MHz	±25ppm	0°C ~ 70°C
CCHD-950-50-100.000	Crystek晶振	CCHD-950	XO (Standard)	100MHz	±50ppm	0°C ~ 70°C
CCHD-575-25-22.5792	Crystek晶振	CCHD-575	XO (Standard)	22.5792MHz	石英晶振	0°C ~ 70°C
CCHD-575-50-125.000	Crystek晶振	CCHD-575	XO (Standard)	125MHz	±50ppm	0°C ~ 70°C
CCHD-950-50-49.152	Crystek晶振	CCHD-950	XO (Standard)	49.152MHz	±50ppm	0°C ~ 70°C
CCHD-957-25-24.576	Crystek晶振	CCHD-957	XO (Standard)	24.576MHz	±25ppm	0°C ~ 70°C
CCHD-957-25-45.1584	Crystek晶振	CCHD-957	XO (Standard)	45.1584MHz	±25ppm	0°C ~ 70°C
CCHD-957-25-49.152	Crystek晶振	CCHD-957	XO (Standard)	49.152MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-50.000	Crystek晶振	CCHD-950	XO (Standard)	50MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-54.000	Crystek晶振	CCHD-950	XO (Standard)	54MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-60.000	Crystek晶振	CCHD-950	XO (Standard)	60MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-70.000	Crystek晶振	CCHD-950	XO (Standard)	70MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-74.1758	Crystek晶振	CCHD-950	XO (Standard)	74.1758MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-74.250	Crystek晶振	CCHD-950	XO (Standard)	74.25MHz	±25ppm	0°C ~ 70°C
CCHD-950-25-80.000	Crystek晶振	CCHD-950	XO (Standard)	80MHz	±25ppm	0°C ~ 70°C
CCHD-950X-50-80.000	Crystek晶振	CCHD-950	XO (Standard)	80MHz	±50ppm	0°C ~ 70°C
CCHD-575-20-125.000	Crystek晶振	CCHD-575	XO (Standard)	125MHz	±20ppm	0°C ~ 70°C
CCHD-950-25-100.000	Crystek晶振	CCHD-950	XO (Standard)	100MHz	±25ppm	0°C ~ 70°C
CCHD-950X-50-100.000	Crystek晶振	CCHD-950	XO (Standard)	100MHz	±50ppm	0°C ~ 70°C
CCHD-950X-25-80.000	Crystek晶振	CCHD-950	XO (Standard)	80MHz	±25ppm	0°C ~ 70°C
CCHD-950X-25-100.000	Crystek晶振	CCHD-950	XO (Standard)	100MHz	±25ppm	0°C ~ 70°C
CCHD-950-20-104.000	Crystek晶振	CCHD-950	XO (Standard)	104MHz	±20ppm	0°C ~ 70°C
