Cardinal有源晶振,CC065HZ-A2B245-50.0TS,以太网应用晶振
频率：50.000MHz
尺寸：7.0x5.0x1.5mm

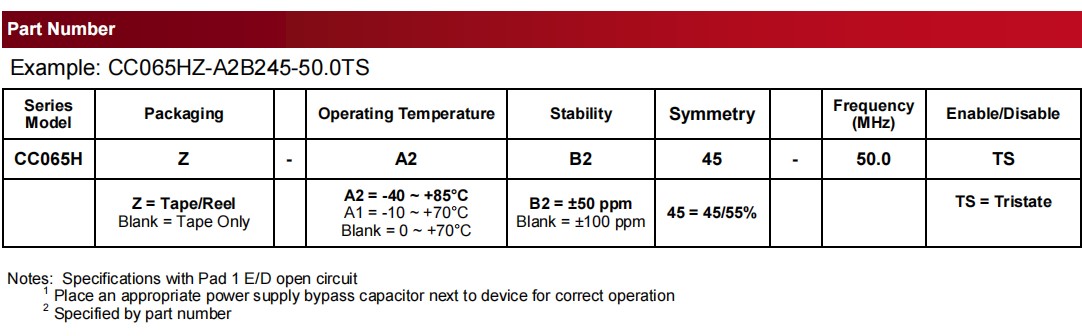

Cardinal有源晶振,CC065HZ-A2B245-50.0TS,以太网应用晶振，美国进口晶振，Cardinal卡迪纳尔晶振，型号：CC065H系列晶振，编码为：CC065HZ-A2B245-50.0TS，频率为：50.000MHz，小体积晶振尺寸：7.0x5.0x1.5mm封装，四脚贴片晶振，5070晶振，有源晶振，石英晶振，时钟振荡器，CMOS石英晶体振荡器，SMD晶振，电源电压5.0V，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，高精度，高性能，高品质，高质量，耐热及耐环特点。贴片晶振，应用于：驱动A/D、D/A、FPGA，数字视频，以太网，GbE，医学的，存储区域网络，帆布床，宽带接入，SONET/SDH/DWDM，基站/微微蜂窝，测试和测量等应用。

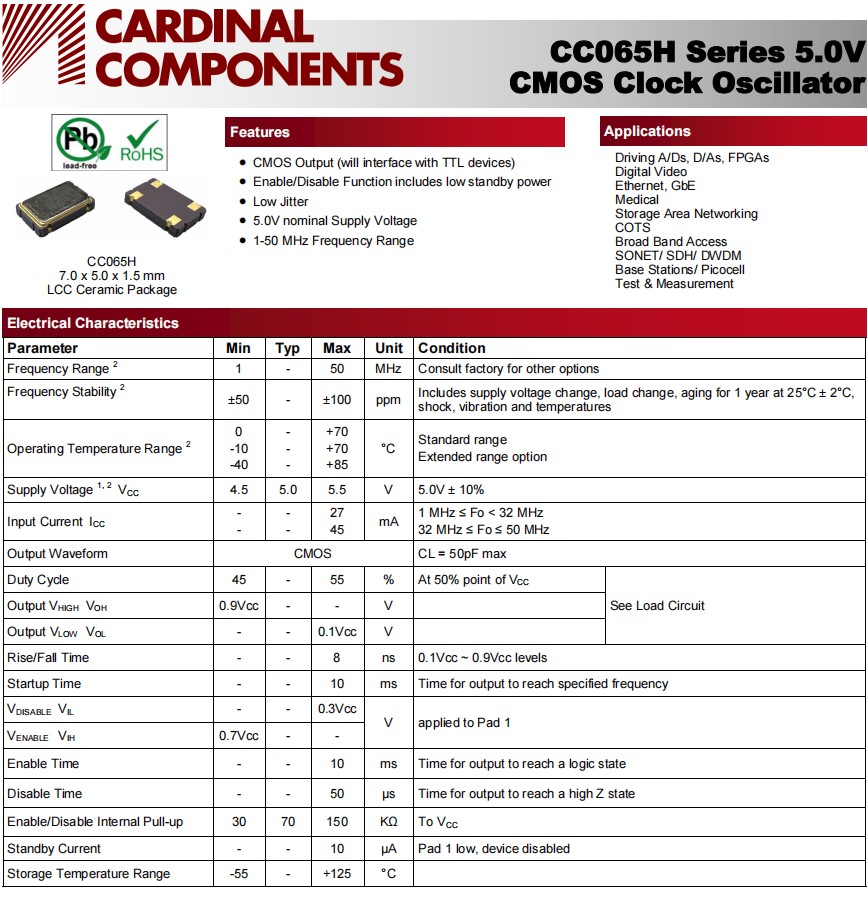

Cardinal有源晶振,CC065HZ-A2B245-50.0TS,以太网应用晶振 参数表
Parameter
Min
Typ
Max
Unit
Condition
Frequency Range 2
50
MHz
Consult factory for other options
Frequency Stability 2
±50
-
±100
ppm
Includes supply voltage change, load change, aging for 1 year at 25°C ± 2°C,
shock, vibration and temperatures
Operating Temperature Range 2
0
-10
-40
-
-
-
+70
+70
+85
°C
Standard range
Extended range option
Supply Voltage 1, 2 VCC
4.5
5.0
5.5
V
5.0V ± 10%
Input Current ICC
-
-
-
-
27
45
mA
1 MHz ≤ Fo < 32 MHz
32 MHz ≤ Fo ≤ 50 MHz
Output Waveform
CMOS
CL = 50pF max
Duty Cycle
45
-
55
%
At 50% point of VCC
See Load Circuit
Output VHIGH VOH
0.9Vcc
-
-
V
Output VLOW VOL
-
-
0.1Vcc
V
Rise/Fall Time
-
-
8
ns
0.1Vcc ~ 0.9Vcc levels
Startup Time
-
-
10
ms
Time for output to reach specified frequency
VDISABLE VIL
-
-
0.3Vcc
V
applied to Pad 1
VENABLE VIH
0.7Vcc
-
-
Enable Time
-
-
10
ms
Time for output to reach a logic state
Disable Time
-
-
50
µs
Time for output to reach a high Z state
Enable/Disable Internal Pull-up
30
70
150
KΩ
To VCC
Standby Current
-
-
10
µA
Pad 1 low, device disabled
Storage Temperature Range
-55
-
+125
°C

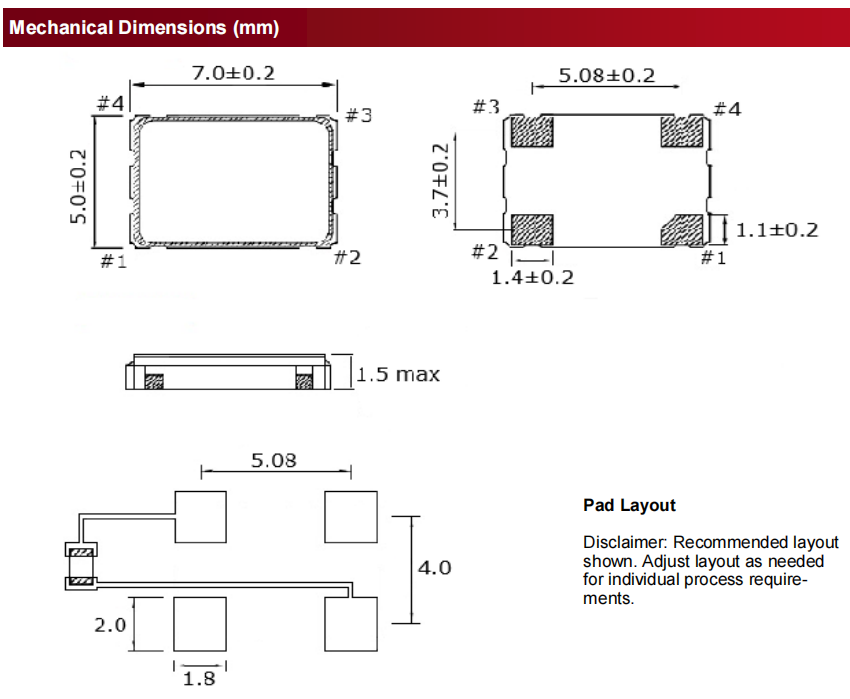

Cardinal有源晶振,CC065HZ-A2B245-50.0TS,以太网应用晶振 尺寸图
Cardinal有源晶振,CC065HZ-A2B245-50.0TS,以太网应用晶振
产品特点：
外形尺寸：7.0x5.0x1.5mm有源晶振
频率范围：1-50MHz
CMOS输出（将与TTL设备接口）
启用/禁用功能包括低待机功率
低抖动
5.0V标称电源电压
应用于：驱动A/D、D/A、FPGA，数字视频，以太网，GbE，医学的，存储区域网络，帆布床，宽带接入，SONET/SDH/DWDM，基站/微微蜂窝，测试和测量
| 晶振编码 | 品牌 | 系列 | 频率 | Description描述 |
| CPPC7LZ-A7BR-36.864TS | Cardinal晶振 | FIPO™ CPP | 36.864MHz | OSC XO 36.864MHZ CMOS SMD |
| CPPLC7LT-BR-100.0TS | Cardinal晶振 | FIPO™ CPPL | 100MHz | OSC XO 100.000MHZ CMOS SMD |
| CPPC7L-B6-64.0TS | Cardinal晶振 | FIPO™ CPP | 64MHz | OSC XO 64.000MHZ CMOS SMD |
| CPPC7LZA7BP-25.0000TS | Cardinal晶振 | FIPO™ CPP | 25MHz | OSC XO 25.000MHZ CMOS SMD |
| CPPC7LZA7BP-3.579540TS | Cardinal晶振 | FIPO™ CPP | 3.57954MHz | OSC XO 3.57954MHZ CMOS SMD |
| CPPC7LZA7BP-3.68640TS | Cardinal晶振 | FIPO™ CPP | 3.6864MHz | OSC XO 3.6864MHZ CMOS SMD |
| CPPC7LZ-A7BP-14.318TS | Cardinal晶振 | FIPO™ CPP | 14.318MHz | OSC XO 14.318MHZ CMOS SMD |
| CPPC7L-A5BR-66.0TS | Cardinal晶振 | FIPO™ CPP | 66MHz | OSC XO 66.000MHZ CMOS SMD |
| CPPC7L-A5BR-8.192TS | Cardinal晶振 | FIPO™ CPP | 8.192MHz | OSC XO 8.192MHZ CMOS SMD |
| CPPC7L-B6-40.0TS | Cardinal晶振 | FIPO™ CPP | 40MHz | OSC XO 40.000MHZ CMOS SMD |
| CPPC7-A7BR-180.0TS | Cardinal晶振 | FIPO™ CPP | 180MHz | OSC XO 180.000MHZ CMOS SMD |
| CPPC7L-A7BP-63.0TS | Cardinal晶振 | FIPO™ CPP | 63MHz | OSC XO 63.000MHZ CMOS SMD |
| CPPC7L-A5BR-66.0PD | Cardinal晶振 | FIPO™ CPP | 66MHz | OSC XO 66.000MHZ CMOS SMD |
| CPPC7L-A7BP-11.0592TS | Cardinal晶振 | FIPO™ CPP | 11.0592MHz | OSC XO 11.0592MHZ CMOS SMD |
| CPPC7L-A5B6-11.059TS | Cardinal晶振 | FIPO™ CPP | 11.0592MHz | OSC XO 11.0592MHZ CMOS SMD |
| CPPC7L-A7BR-30.0TS | Cardinal晶振 | FIPO™ CPP | 30MHz | OSC XO 30.000MHZ CMOS SMD |
| CPPC7L-A7B6-130.0TS | Cardinal晶振 | FIPO™ CPP | 130MHz | OSC XO 130.000MHZ CMOS SMD |
| CPPC7L-A5B6-18.432TS | Cardinal晶振 | FIPO™ CPP | 18.432MHz | OSC XO 18.432MHZ CMOS SMD |
| CPPC7L-A5B6-22.1184TS | Cardinal晶振 | FIPO™ CPP | 22.1184MHz | OSC XO 22.1184MHZ CMOS SMD |
| CPPC7-A7BP-28.0TS | Cardinal晶振 | FIPO™ CPP | 28MHz | OSC XO 28.000MHZ CMOS SMD |
| CPPC7L-A7B6-16.0PD | Cardinal晶振 | FIPO™ CPP | 16MHz | OSC XO 16.000MHZ CMOS SMD |
| CPPC7L-A5BP-100.0PD | Cardinal晶振 | FIPO™ CPP | 100MHz | OSC XO 100.000MHZ CMOS SMD |
| CPPC7L-A5BP-100.0TS | 卡迪纳尔晶振 | FIPO™ CPP | 100MHz | OSC XO 100.000MHZ CMOS SMD |
| CPPC7L-A5BP-2.048TS | Cardinal晶振 | FIPO™ CPP | 2.048MHz | OSC XO 2.048MHZ CMOS SMD |
| CPPC7L-A5BP-25.0TS | Cardinal晶振 | FIPO™ CPP | 25MHz | OSC XO 25.000MHZ CMOS SMD |
| CPPC7L-A7BP-12.0TS | Cardinal晶振 | FIPO™ CPP | 12MHz | OSC XO 12.000MHZ CMOS SMD |
| CPPC7L-A5BP-25.1658TS | Cardinal晶振 | FIPO™ CPP | 25.1658MHz | OSC XO 25.1658MHZ CMOS SMD |
| CPPC7L-A5BP-31.25TS | Cardinal晶振 | FIPO™ CPP | 31.25MHz | OSC XO 31.25MHZ CMOS SMD |
| CPPC7L-A7BR-32.768TS | Cardinal晶振 | FIPO™ CPP | 32.768MHz | OSC XO 32.768MHZ CMOS SMD |
| CPPC7-A7BR-200.0TS | Cardinal晶振 | FIPO™ CPP | 200MHz | OSC XO 200.000MHZ CMOS SMD |
| CPPC7L-A5BP-60.0TS | Cardinal晶振 | FIPO™ CPP | 60MHz | OSC XO 60.000MHZ CMOS SMD |
| CPPC7L-A5BP-62.5TS | Cardinal晶振 | FIPO™ CPP | 62.5MHz | OSC XO 62.50MHZ CMOS SMD |
| CPPC7L-A7BP-125.0TS | Cardinal晶振 | FIPO™ CPP | 125MHz | OSC XO 125.000MHZ CMOS SMD |
| CPPC7L-A5BP-66.0TS | Cardinal晶振 | FIPO™ CPP | 66MHz | OSC XO 66.000MHZ CMOS SMD |
| CPPC7L-A5BR-16.896TS | Cardinal晶振 | FIPO™ CPP | 16.896MHz | OSC XO 16.896MHZ CMOS SMD |
| CPPC7L-A7BR-33.3333TS | Cardinal晶振 | FIPO™ CPP | 33.3333MHz | OSC XO 33.3333MHZ CMOS SMD |
| CPPC7L-A5BR-24.4196TS | Cardinal晶振 | FIPO™ CPP | 24.4196MHz | OSC XO 24.4196MHZ CMOS SMD |
| CPPC7-A7BR-210.0TS | Cardinal晶振 | FIPO™ CPP | 210MHz | OSC XO 210.000MHZ CMOS SMD |
| CPPC7L-A5BR-24.6945TS | Cardinal晶振 | FIPO™ CPP | 24.6945MHz | OSC XO 24.6945MHZ CMOS SMD |
| CPPC7L-A5BR-25.0TS | Cardinal晶振 | FIPO™ CPP | 25MHz | OSC XO 25.000MHZ CMOS SMD |
| CPPC7L-A7BR-40.0TS | Cardinal晶振 | FIPO™ CPP | 40MHz | OSC XO 40.000MHZ CMOS SMD |
| CPPC7L-A7BP-16.0000TS | Cardinal晶振 | FIPO™ CPP | 16MHz | OSC XO 16.000MHZ CMOS SMD |
| CPPC7L-A5BR-34.56TS | Cardinal晶振 | FIPO™ CPP | 34.56MHz | OSC XO 34.56MHZ CMOS SMD |
| CPPC7L-A5BR-40.0TS | Cardinal晶振 | FIPO™ CPP | 40MHz | OSC XO 40.000MHZ CMOS SMD |
| CPPC7L-A5BR-62.208TS | Cardinal晶振 | FIPO™ CPP | 62.208MHz | OSC XO 62.208MHZ CMOS SMD |
