有关差分晶体振荡器的PECL和LVDS输出讲解
1、什么是差分晶体振荡器的LVPECL输出？
PECL代表“正发射极耦合逻辑”.PECL通常是差分逻辑输出用于高速时钟分配电路.PECL需要+5V电源.低压PECL(LVPECL)表示PECL设计用于3.3V或2.5V电源的电路,与低电压相同的电源电压CMOS器件.
统一电子提供各种封装尺寸的LVPECL输出差分晶振,差分晶体振荡器,提供3.3V和2.5V电源电压.
差分晶振PECL输出的优点/缺点
|
优点 |
缺点 |
|
由于电压较大,抖动性能非常好摇摆 |
差分输出导致功耗降低与单端相比,外部直流偏置产量 |
|
理想用于高速电路 |
与1.8V电源不兼容 |
|
能够驱动长传输线 |
|

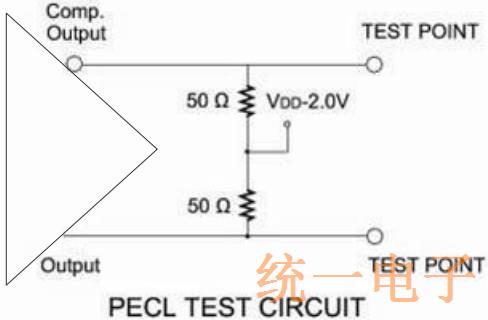

推荐的PECL终止电路
每个输出端接一个50Ω电阻到一个终端电压(Vdd-2V).
2、什么是差分晶体振荡器的LVDS输出？
LVDS代表低压差分信号,以1.2V的工作电压为中心,无论供电如何.LVDS技术由ANSI/TIA/EIA644行业标准定义.
统一电子代理泰艺差分晶振,爱普生差分晶振,NDK晶振,具有LVDS输出,供应3.3V和2.5V电源电压选择.
差分晶振LVDS输出的优点/缺点
|
优点 |
缺点 |
|
与PECL相比,功耗更低由于较小的电压摆幅(通常为?350mV的) |
与PECL相比,抖动性能降低 |
|
不易受噪音影响 |
|
|
与CMOS/TTL相比,EMI辐射更低 |
|
LVDS输出的差分石英晶体振荡器在哪里使用？LVDS标准创建于解决数据中的应用程序通讯,电讯,服务器,外设和计算机高速数据市场转移是必要的.

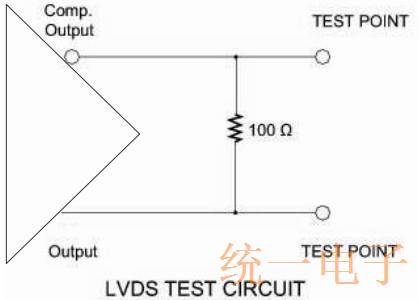

推荐的LVDS终止电路
需要一个100Ω端接电阻.一些接收器IC可以在内部包括电阻器.

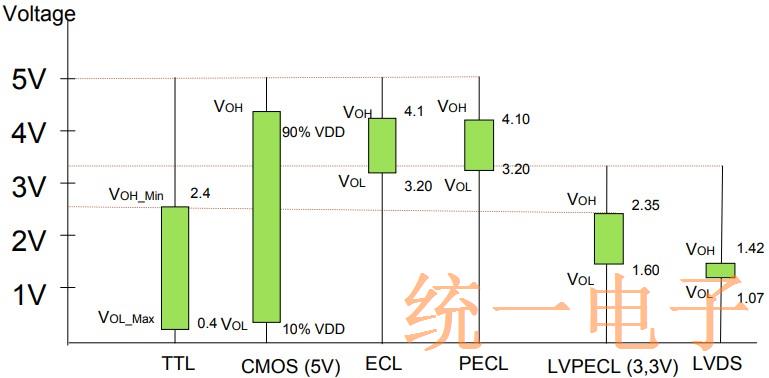

有源晶振,晶体振荡器不同输出信号电平比较
统一电子是国内有名的晶振晶体供应商,一直以来为广大用户提供了无数优异的晶振产品,随着高速网络应用,5G应用,为满足需求统一电子代理台湾,日本多个进口晶振品牌,提供3225晶振,5032晶振,5070晶振等封装,多种输出,供应客户选型使用.
