UF502/UF52系列支持广泛的应用要求非常低的噪音,编码UF5022DA0100.000000,晶体振荡器

最小尺寸的超低抖动晶体振荡器(XO)，DIODES晶振UF系列超低 抖动，微型晶体振荡器是用于高性能计算和网络的前沿要求最苛刻的行业高级应用。Automotivecompliant变体可用。 这种新型晶体振荡器支持广泛的应用要求非常低的噪音采用最小的工业标准封装之一。较大的包装 也可满足灵活 设计需求。 有多种输出标准可供选择: LVPECL，LVDS和HCSL差分晶体振荡器，以及2.5V和3.3V的电源电压，提供客户指定的频率高达212.5MHz，温度稳定性达到25PPM。
DIODES优势：
UF系列为高速提供超低抖动为高性能应用提供尽可能小的封装。UF系列XO超低均方根抖动(典型值低至50fs) 超过苛刻应用的要求，并且 提供广泛的设计余量
2.5毫米x2.0mm毫米尺寸包装: 优化电路板空间以支持微型系统设计
宽温度范围(-40℃至125℃)和符合汽车行业标准(符合AEC-Q104)的版本,支持在恶劣环境下运行的加固设备设计环境
应用程序：
光学模块
网络系统
测试和测量装备
112G系列应用
PCIe? 5.0建筑系统
服务器和存储系统
专业视频设备
FPGA/ASIC参考时钟
发电机

UF502/UF52系列支持广泛的应用要求非常低的噪音,编码UF5022DA0100.000000,晶体振荡器

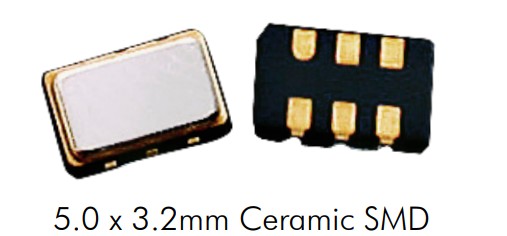

UF502/UF52 XO系列是经过优化的晶体振荡器系列，可节省电路板空间，UF502/52系列，2.5V/3.3V、小体积尺寸5.0x3.2mm、超低抖动LVPECL晶体振荡器，该系列由具有超低抖动性能的高性能LVPECL晶体振荡器组成，可满足严格的芯片组要求。它支持多种选择，包括更宽的频率范围、2.5V/3.3V电压和各种稳定性。它旨在满足通信系统和其他高性能设备的时钟源规范

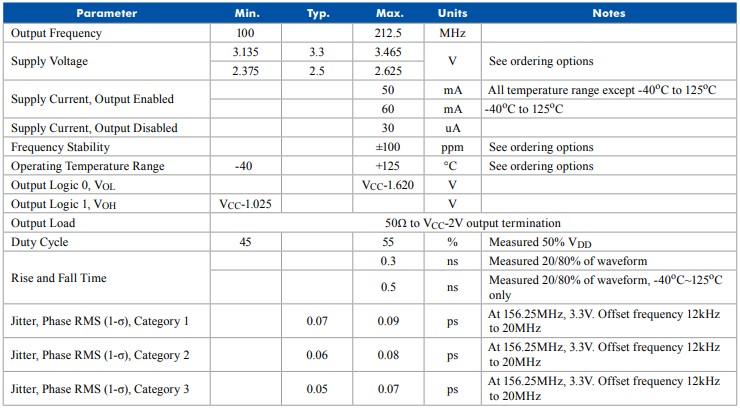

特征：
超低相位抖动，有源晶振
0.05ps 典型值。0.07ps RMS最大值（12kHz至20MHz）
扩展温度范围高达 125℃
完全无铅且完全符合 RoHS 标准（注1和2）
不含卤素和锑。“绿色”装置（注3）
应用程序：
网络系统
光模块
服务器和存储系统
专业视频设备
测试与测量
FPGA/ASIC时钟生成
112G 串行应用

UF502/UF52系列支持广泛的应用要求非常低的噪音,编码UF5022DA0100.000000,晶体振荡器

我们提供一流的晶体(Xtal)和晶体振荡器(XO)，针对您的设计要求进行了优化。
我们广泛的晶体和晶体振荡器提供：
输出频率范围从kHz到GHz
完整的输出组合：  CMOS、CML、LVPECL、LVDS、削波正弦波和HCSL差分晶振
完整的 XO 产品组合，包括标准XO、VCXO、TCXO到超低抖动和高温XO
从 1.0V到3.3V 的多个电压范围（甚至是传统的5V）
大量SMT封装选项组合，可满足您的封装要求

UF502/UF52系列支持广泛的应用要求非常低的噪音,编码UF5022DA0100.000000,晶体振荡器

UF502/UF52系列支持广泛的应用要求非常低的噪音,编码UF5022DA0100.000000,晶体振荡器

我们的汽车兼容晶体振荡器 (XO) 旨在满足汽车应用的严格要求，并在其部件号中以“Q”区分。它们是在经过严格IATF 16949标准认证的设施中制造的，并且能够根据VDA6.3进行客户审核。这些零件均受PPAP（生产零件批准流程）文档支持，从而满足汽车电子行业的所有要求。
此外，所有符合汽车标准的晶体振荡器(XO)均已使用AECQ-200和QAP-81进行了认证，以涵盖石英谐振器和XO IC，而不是使用AEC-Q100（仅针对 IC 定义）。我们计划在2022年开始为我们新的符合汽车标准的XO产品逐步采用AECQ-104认证标准，但它不会将以前符合 AECQ-200 + QAP-81的产品重新认证为AEC-Q104（AECQ- 200 + QAP-81资格标准和AECQ-0104资格标准是测试数量和添加 X 射线检查）。
