使用IDT时钟晶体振荡器作为参考设计的优势
IDT拥有业内最广泛的高性能缓冲区产品组合,接下来我们要介绍的是使用IDT时钟晶体振荡器作为参考设计的优势.IDT晶振,晶体振荡器非常适合许多不同的应用,尤其是有线通信领域.
1PPS或更高,几乎没有任何抖动影响,高灵活性,占用空间小
让我们从8P39xx(差分)和8P79xx开始(差分加CMOS)晶振.这两个有源晶振系列都是针对有线应用而量身定制的,旨在支持1PPS信号,以支持同步和分配这些信号的应用.通过避免内部AC耦合,当以足够低的频率(例如1PPS)操作时,VOH和VOL不会漂移.它们还涵盖了有线应用中使用的大部分或全部频率.这些缓冲器还具有非常有利的低功率到高扇出比以简化系统热约束.每个存储区都可以在不同的VDDO上运行,因此用户可以根据特定用途定制每个输出存储区.无需输出提供禁用功能,以避免在启用或禁用输出时产生欠幅脉冲.
通过引脚捆扎提供灵活性,因此无需串行编程.IDT差分晶振的差分输入对可以接受输入电平,如LVPECL,LVDS,HCSL,HSTL和单端,每组差分输出的格式可以选择为LVPECL,LVDS,CML或HCSL.IDT Crystal提供所有这些灵活性,出色的50fs最大附加抖动和低噪声基底,占用空间也非常小.
你用晶体输入吗?没问题.该8T39Sxx家庭将另外添加的集成的石英晶体振荡器提供的35个fs的RMS的典型添加剂抖动性能(12kHz至20MHz的积分范围),和80ps最大输出到输出偏移.

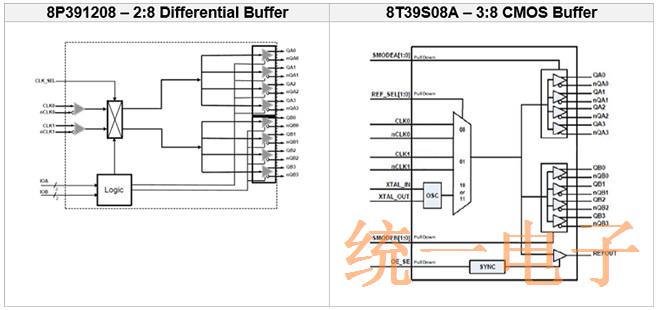

8P391208和8T39S08A-高性能8输出缓冲器的两个示例
优点:
专为高性能有线应用而设计
旨在支持1PPS的同步应用
IDT石英晶体振荡器功率最低,扇出率高
极低的附加抖动,可实现最佳SNR,数据速率优化和低BER
无需编程-上电就绪(3态引脚)
灵活降低拥有成本(格式,1或2个集成缓冲区)
只需要一个非常简单但高性能的CMOS缓冲器?
IDT晶振提供8L301xx系列CMOS缓冲器.例如,8L30110在5x5封装中提供多达10个输出,具有所有基本功能,但不多.典型的24fs附加抖动几乎不会影响应用的总抖动预算.还提供无毛刺OE和XTAL振荡器.这些CMOS缓冲器还提供输入多路复用器,因此用户可以在两个不同的输入或XTAL晶振晶体输入之间进行选择.
IDT还提供另一系列更简单的CMOS缓冲器以及IDT晶体振荡器,5PB11xx系列由五个时钟扇出缓冲器成员组成,其中两个最后的数字代表输出数量.这些缓冲器具有极高的性能,低抖动,低偏斜和传播延迟,极低功耗的直接CMOS扇出缓冲器.
