Silicon晶体Si533x/55/56系列任意频率选择指南
Silicon晶体Si533x/55/56系列任意频率选择指南
1.简介
本应用笔记提供了使用Silicon晶体Si533x/55/56系列任意频率选择指南,以及任意输出时钟发生器和零延迟缓冲器.许多这些设备都可以使用本地晶体为器件创建输入参考频率.涵盖的主题是石英晶体,贴片晶振的选择,频率精度和频率优化.晶体的等效电路及其与Si533x/55/56晶振的连接如图1所示.

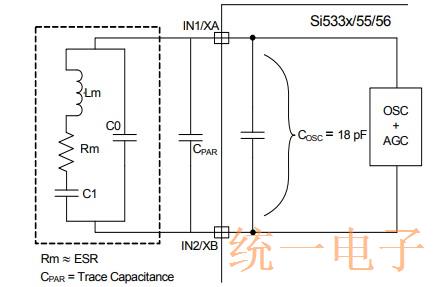

图1.等效晶体电路
Si533x/5x器件支持连接引脚IN1/XA和引脚IN2/XB之间的晶振.在修订版0.3中在本应用笔记中,我们推荐使用标称负载电容规格为12pF的晶体.最近测试表明,18pF晶振是产生最准确振荡频率的更好选择.该Si533x/55/56的数据手册也指定了12pF,并将更新以同意此修订版应用笔记.因此,在本次修订中,表1-4已经修订,以指定具有18pF负载的晶振电容.定义最大晶体ESR和C0值以保证振荡和短启动倍.

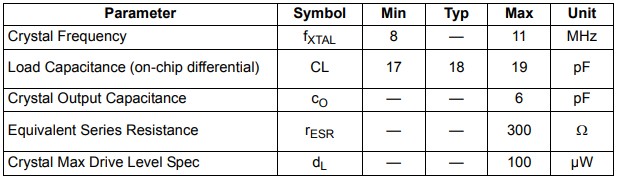

表1.IN1和IN2引脚的晶体规格[XO_RATE Reg 28[1：0]=0]
表2.IN1和IN2引脚的晶体规格[XO_RATE Reg 28[1：0]=1]
表3.IN1/XA和IN2/XB引脚的晶体规范[XO_RATE Reg 28[1：0]=2]

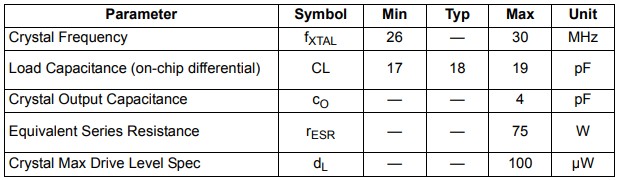

表4.IN1/XA和IN2/XB引脚的晶体规格[XO_RATE Reg 28[1：0]=3]
必须按照上表中的每一个表中的说明设置X_RATE寄存器.另外,设置寄存器28[4]=1和寄存器28[2]=1使能并选择振荡电路.当使用Clock Builder Desktop软件时,它会自动处理这些寄存器写入.
2.频率准确度
晶体振荡器的频率精度主要取决于石英晶体,参数和温度.
晶振晶体的频率参数为：
初始精度,通常为±20,±50或±100ppm.
温度变化,晶体数据表应指定ppm/°C变化.随时间变化（老化）.
振荡的晶体频率的次要影响是由总负载电容（CTL）引起的不同于晶体所需的负载电容（CL）.总负载电容是PCB的总和布局电容和Si533x/55/56（COSC）的引脚IN1/XA和IN2/XB之间的电容,这是名义上18pF.如果晶体和Si533x/55/56之间的走线小于.15”,则忽略它是合理的痕量效应.由负载电容失配引起的实际振荡频率可以计算为
FACT=FXTALx（1-（C1x（1/（C0+CL）-1/（C0+CTL））/2））
FXTAL=晶体的额定频率
CL=晶体的额定电容负载
COSC=引脚IN1/XA和IN2/XB之间的Si533x/55/56电容
CPAR=晶体与Si533x/55/56之间的走线电容.如果迹线每个<.15”,则忽略.
CTL=Crystal=COSC+CPAR所见的总负载
C0=晶体分流电容
C1=晶体运动电容
由于标称C1和C0从未在晶振晶体数据表中指定,因此必须对其进行测量.一个网络需要分析仪和几种石英晶振晶体PCB布局来执行测量.根据测量结果,我们有发现C0/260~=C1.因此,我们可以从以下等式给出频率误差的良好估计：
FACT=FXTALx（1-（C0/520）x（1/（C0+CL）-（1/（C0+CTL））
使用CTL=18pF（Si533x/55/56振荡器电容）的上述公式和CL为12的晶体对于18pF,ppm对C0绘制在图2中.

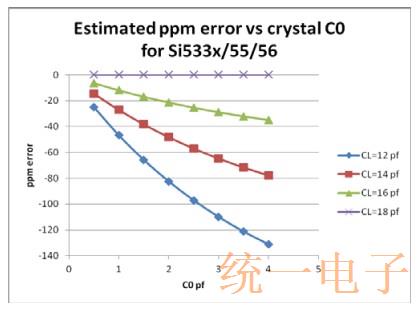

图2.晶体振荡误差
当晶体所需的CL电容不同于Si533x/55/56所提供的18pF负载时,Clock Builder Desktop软件可以调整Si533x/55/56输出频率以补偿误差晶体振荡频率.另一种选择是使用“Si5338参考”中的编程方程手动：配置没有Clock Builder Desktop的Si5338“（以前的AN411）来补偿预期晶体振荡频率的变化.无论是使用Clock Builder Desktop还是Si5338晶振系列,补偿非18pF晶体谐振器CL的过程是相同的.只需使用FACT频率而不是晶体振荡频率的FXTAL频率.
使用FACT代替FXTAL可能会导致反馈MultiSynth分频器值为分数而不是分数整数,可能导致输出抖动略有增加.如果反馈MultiSynth值是小数的FXTAL,那么在使用FACT时它很可能是分数,并且抖动可能不会改变.
由于难以知道标称C1和C0,因此使用18pf负载电容的晶体是最有意义的.这个确保振荡频率符合晶体规格.最新版本的Si5338 EVB使用具有18pF负载的Epson FA-238V晶振,我们发现它们随时可用.
2.1.最佳晶体频率
当输出频率是晶体频率的整数比时,输出相位噪声通常是最佳的.在此外,随着晶体频率变高,输出相位噪声也会提高.因此,应该尝试使用a产生输出/输入频率比为整数并保持晶体频率的晶体在20到30MHz之间.数据手册中的所有输出抖动测量均基于25MHz晶振.
3.兼容晶体的选择
已经测试了表5中所示的晶体与Si533x和Si5355/56系列器件的兼容性.这只是兼容晶体的一个子集.符合表1-4中突出显示的规格的任何SMD晶振都将使用这些设备.请注意,许多测试的晶体没有18pF的负载电容.如果使用如前所述,这些晶体的晶体振荡频率将会出错.
表5.兼容晶体的选择
|
Vendor |
Device |
Load Cap(PF) |
C0(PF) |
C1(Ff) |
Lm(mH) |
Rm(Ω) |
|
EPSON Crystal |
FA-238晶振25MHZ |
12 |
0.81 |
3.2 |
13 |
28 |
|
FA-238晶振25MHZ |
18 |
0.88 |
3.1 |
13 |
20.6 |
|
|
10 |
12 |
3.9 |
10 |
20 |
||
|
405C35B25M00000 |
13 |
2.1 |
8.8 |
4.6 |
4.5 |
|
|
ECS晶振 |
ECS-250-8-36CKM |
8 |
0.67 |
2.6 |
16 |
32 |
|
NX5032GA-25MHZ |
8 |
1.5 |
6.3 |
6.5 |
11 |
|
|
Abracon晶振 |
AB10-25MHZ-E20-T |
10 |
0.67 |
2.3 |
18 |
43.5 |
