  (米利伦)MTI晶振企业位于马萨诸塞州历史悠久的纽伯里波特,距离波士顿北部不到1小时路程,设计的晶振产品大多数应用于商用市场和军用市场范围,从便携式电池供电的蜂窝系统到卫星导航和全球电信网络,MTI产品遍布全球数千个项目.随着市场需求的增加致力于持续的内部研究和开发计划,专注于产品创新和增强的制造流程.

  米利伦电子旗下生产了大量优秀的石英晶振产品,220系列微型精密烤箱振荡器经过由MTI-Milliren Technologies设计的性能稳定的烤箱晶体振荡器,批量应用于基站和电信数字开关等区域.220系列采用新的振荡器拓扑,这减少了组件数量并改善了可靠性约为2倍传统电路设计.整个组装包括烤箱控制,加热器,电压调节和振荡器电路由五个有源电路完成组件,220系列设计为产品可以大批量生产生产环境,表征的测试数据将显示各种关键参数.

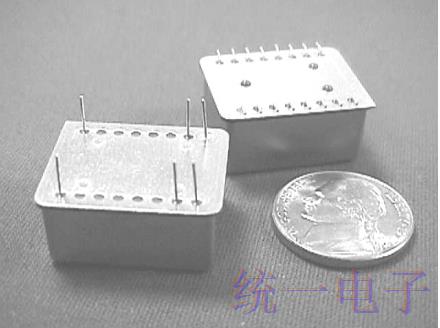

  220系列振荡器采用SC切割石英晶体谐振器最近开发出低调的TO-8支架,实现典型的5e-9热稳定性100°C,成本低.安装在标准SMT或通孔16针双列直插焊接密封包装,产品尺寸为24.77mmx20.32mmx12.70毫米.振荡器功耗2.5W(典型值)在预热期间,在25°C时大约0.8W,稳定州.关键参数,如热稳定性,相位噪声,短期稳定性,电源电压灵敏度,和老化是可比的,并且在许多情况下比这更好目前由传统和更大的单位获得可用.

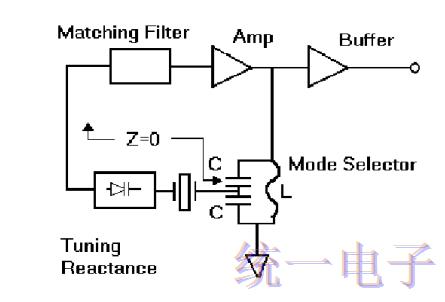

  低成本,大批量采用电路拓扑结构以实现显着性与传统相比,减少了组件数量诸如Colpitts,Pierce等方法.MMIC放大器增益模块与石英谐振器,模式选择器和反馈路径中的匹配网络实现目标,正确选择模式选择器和匹配的过滤器组件值允许石英围绕串联谐振工作.图中显示振荡器框图.整个振荡器组件,包括缓冲放大器,是烤箱以获得最佳性能.

  220石英晶体振荡器系列的设计开发目标:耐高温稳定性值<1e-8/100C,靠可靠性,MTBF,低消耗,可对应快速的热身效应,标准包装,小尺寸,高完整性密封,坚固耐用适用于高冲击和振动环境,可制造性和一致性,产品外部采用的是机械包装,16引脚DIL,提供具备良好的气密密封的表面封装特性.
