晶振频率偏差随温度漂移正常吗？统一电子为你解答

晶振使用受很多因素影响,各项参数是关键,比如石英晶振精度,晶振温度,晶振电阻,晶振负载电容,有源晶振电压等.因此选用晶振参数是尤为重要的,为了创造更高的产品价值.

晶振频率偏差随温度漂移正常吗？统一电子为你解答.晶振频率的异常温度特性则应考虑以下因素.

1.驱动器等级过高2.振荡电路元件的温度特性的影响3.晶体单元的异常特性

1、驱动器等级过高

如果驱动电平超过晶体单元规格中的指定值,则可以确认振荡频率的温度特性异常.它称为“浸入”或“活动浸入”.驱动器级别过高时可能会发生这种现象.

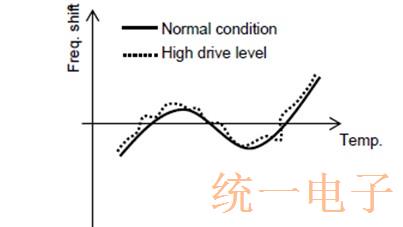

如下图所示,AT切割石英晶体的温度特性通常是平滑的三阶曲线.如果有活动性下降,则振荡频率的温度特性会失真.为避免发生活动下降,必须降低驱动器级别.

措施1： 大改变阻尼电阻

通过大幅度改变阻尼电阻,反相放大器的输出幅度将衰减,实际驱动电平将变低.通过这种变化,振荡余量将下降.因此最好检查振荡余量是否超过5倍.另外,需要注意振荡幅度不要过小.

措施2： 减小外部负载电容

通过减小外部负载电容,由于振荡电路的高阻抗,实际石英晶体谐振器的驱动电平变低.在这种情况下,实际的振荡频率由于负载电容小而变高.因此,最好检查实际振荡频率是否在所需的频率范围内.

2、振荡电路元件的温度特性的影响

如果外部负载电容或杂散电容因温度变化而变化,则振荡频率将发生变化.请检查它们的温度特性.

3、晶体单元的异常特性

请检查负载共振频率的温度特性是否在频率规格范围内-温度特性是否符合要求.网络分析仪或阻抗分析仪对于此测量是必需的.如果晶体单元的特性正常,请检查振荡电路中使用的组件的温度特性.
