晶振的简单释义及分类作用

晶振是电路中常用的时钟元件，全称是叫晶体振荡器，它是利用具有压电效应的石英晶体片制成的。其作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。由于石英晶体振荡器具有体积小、重量轻、可靠性高、频率稳定度高等优点，被应用于家用电器和通信设备中。

石英晶体用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确地单频振荡。通常工作工作条件下，普通的晶振频率绝对精度可达百分之五十。高级的精确度更高。有些晶体振荡器还可以由外加电压在一定范围内调整频率，又称压控晶体振荡器(VCXO).

晶振的作用主要为系统提供基本的时钟信号。通常一个系统共用一个晶体振荡器，便于各部分保持同步，有些通讯系统的基频和射频使用不同的晶体振荡器，而通过电子调整频率的方法保持同步。晶体振荡器与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶体振荡器相连的不同锁相环来提供。

晶体振荡器也分为无源晶振和有源晶振两种类型。

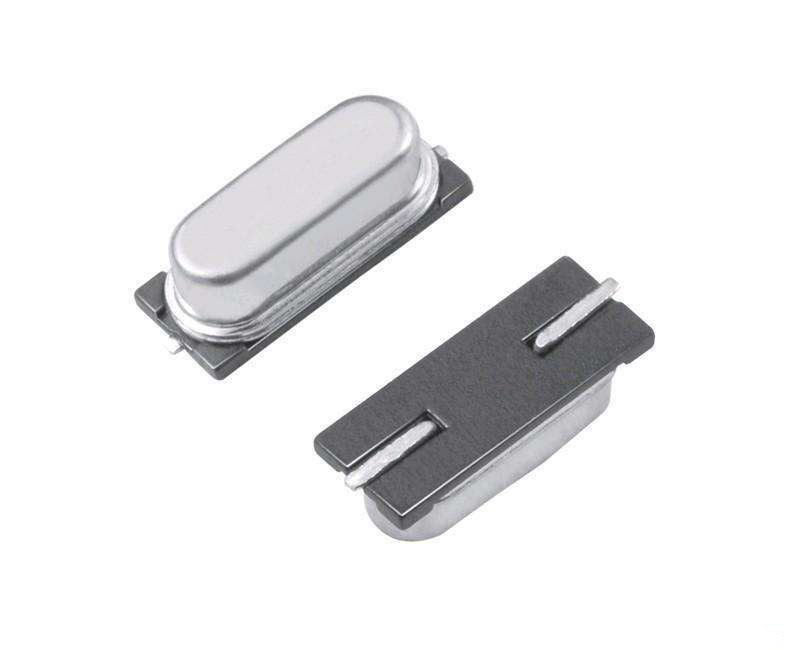

无源晶振没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的芯片，而且价格通常也较低。

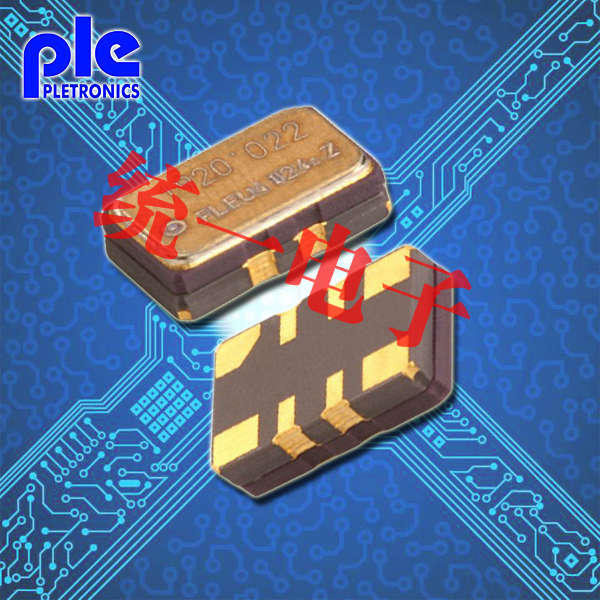

有源晶振不需要DSP芯片的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单，不需要复杂的配置电路。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶体振荡器，甚至是高档的温度补偿晶振。有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
