关于晶振负阻的第三个泛音特征介绍
晶振的负阻,晶振驱动电平,晶振频率偏差等都会影响到石英贴片晶振的使用,因此了解晶振的各项参数性能极为重要.下面统一电子整理的关于晶振负阻的第三个泛音特征介绍.
AT切割晶体单元(主要是在MHz频带中振荡的晶体单元)在基模和泛音模式(基波的奇数倍)中具有振动.特别是,即使想要与基波一起振荡,第三泛音也可能引起不利于三阶泛音的振荡.取决于AT切割石英晶体的泛音顺序的振动方法的差异如下所示.

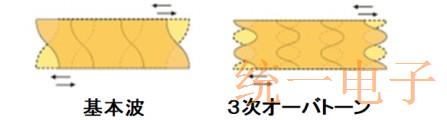

振动的差异
如果石英晶体三阶泛音的负电阻与基波的负电阻相比足够低,则认为在三阶泛音中几乎没有振荡的可能性.作为比较验证的结果,如果确定存在三阶泛音振荡的可能性,则通过增加限制电阻器(Rd)的值来进行改进.(另外,如果没有Rd模式,我们建议添加它.)

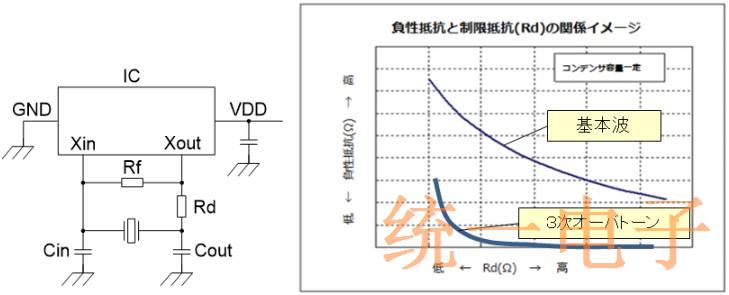

1.电路图 2.负性抵抗与控制阻力之间关系的图像
当测量三阶泛音的负电阻时,在电路中加入一个与三阶泛音频率相同的基本晶体谐振器,而不是安装在目标电路中的晶体谐振器(除此之外,也可用频谱分析仪中引入的测量方法).
