EPSON工程独家详解泛音晶体的振荡电路

EPSON工程独家详解泛音晶体的振荡电路由统一电子整理,欢迎广大用户收藏选用.

泛音振荡电路的一个例子如图1所示.石英晶体在具有基波的振荡电路(图1).相比之下,在该电路两个额外的电感器.

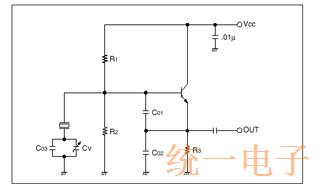

图1基本振动模式下的典型振荡电路

增加的电感器之一(L01:连接到晶体管(Q1)的发射极)包括频率选择电路以及并联连接的CO 2,抑制基波或低振荡以稳定谐波振荡.由L01和C02组成的该环称为选择电路.为了获得选择性,条件是L01和C02的值的配置,使得L01和C02的并联谐振频率 【泛音振荡电路算式】在所请求的谐波频率和较低的谐波频率或基频之间.

接下来,将进一步解释该晶振电路的负电阻.在等式(2)中,如果用 【泛音振荡电路算式】C02代替,则负阻-R将为- 【泛音振荡电路算式】.

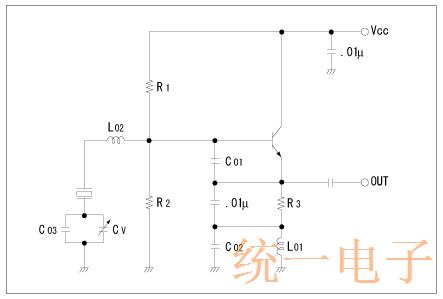

图2泛音频率的典型振荡电路

负电阻将与贴片石英晶振频率的平方成反比地减小.因此,C01和C02必须具有足够小的值在泛音振荡的情况下.在泛音振荡的情况下另一个需要考虑的是频率可变范围.在等式(5)中,等效串联电容的值与泛音阶的平方与基本振荡频率的平方成反比,因此频率变化的范围将更窄.C01和C02都会变小,以确保负电阻,使频率调谐更加困难.然而,这一事实也表明,振荡环外的湍流的频率稳定性得到提高.为了确保晶振频率可变范围,通常添加电感器L02.这个电感器L02被称为“扩展电感器”.

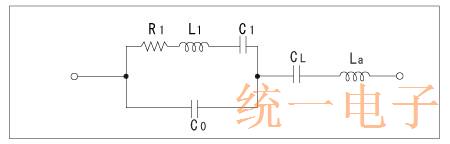

图3带有扩展电感和负载电容的等效电路

在这种情况下的晶体谐振器可变频率范围表示为

在等式(8)中,如果La 0,则诱导等式(3).如果在这种情况下添加延伸 电感,请配置CL和La 的值以满足表达式 【泛音振荡电路算式】

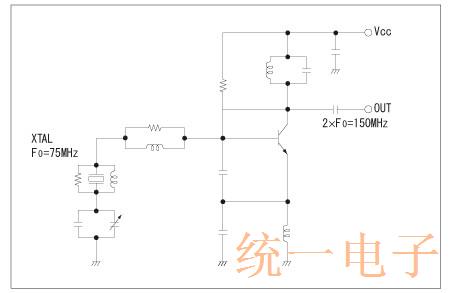

图4显示了寻呼机的振荡电路图示例供您参考.

图4寻呼机的振荡电路图示例
