爱普生心率测量技术搭档自家的晶振轻松监测数据

爱普生的GPS运动手表采用心率测量技术,使佩戴者能够轻松测量心率.该技术基于爱普生二十多年来开发的原始心率测量技术.爱普生为企业健康保险协会提供支持健康生活方式的计划.被诊断患有肥胖或有患肥胖风险的协会成员使用心率测量技术佩戴设备,该技术使他们能够跟踪他们的心率并允许他们调节运动强度以使他们保持在脂肪燃烧区.爱普生心率测量技术搭档自家的晶振轻松监测数据

光学心率监测

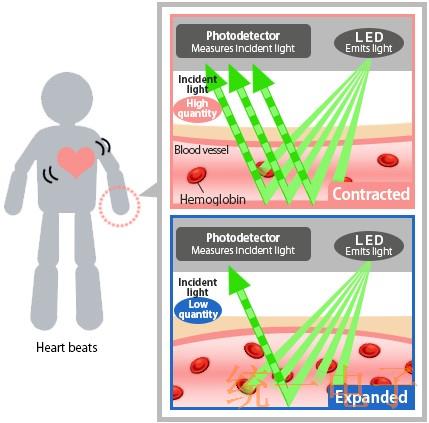

血红蛋白的光吸收特性用于测量心率.来自显示器底部绿色LED的光线照射在皮肤下方的血管上.未被吸收但被反射回来的光被光电探测器捕获.当光线照射时,光电探测器会产生电信号.该模拟信号通过爱普生晶振被转换成数字信号,该信号的微小变化用于测量心率.

大多数腕戴式心率监测仪都以同样的原理运行.然而,爱普生的传感系统包括日本爱普生制造的石英贴片晶振,32.768K音叉晶体以及独特光电探测器,能够以低功率提供准确的心率读数.

半导体和光学技术相结合,生产出独特的光学滤波器

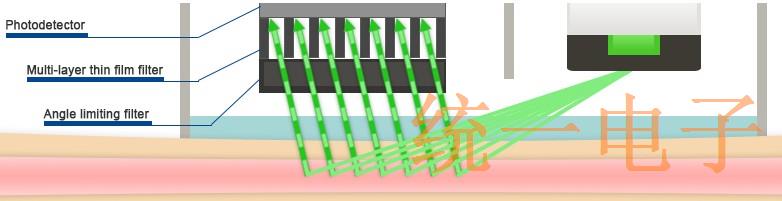

为了提高测量精度,Epson在光电探测器顶部提供了两种类型的光学滤波器,用于收集反射的LED光：角度限制滤波器和多层薄膜滤波器.来自LED的光不是唯一照射到光电探测器的光.光检测器在室外时可能会受到不必要的阳光照射,室内时可能受到人造光照射,而从室外表面或从显示器外壳反射的LED光也会受到照射.滤光片可去除这些不需要的环境光.

角度限制滤波器和多层薄膜滤波器可实现高效,准确的心率测量.

先进的半导体技术用于在光电探测器上形成角度限制滤波器作为微小的MEMS结构.此滤镜可以切割从皮肤或显示器外壳反射的不需要的LED光.多层薄膜滤波器由沉积在角度限制滤波器顶部的数十层组成.这种薄膜滤光片通过阻挡太阳光和其他强光源产生的噪声来提高精度.

这两个滤波器对于精确测量至关重要,只有结合我们几十年来开发的半导体和光学技术才能实现.有效防止阳光和其他环境光到达光电探测器的一种方法是使显示器更大并增加与皮肤接触的面积,但该解决方案牺牲了舒适性.我们的过滤技术使我们能够生产出高精度的小型显示器.我们的测量技术的准确性还使我们能够减少绿色LED的光输出量,从而节省电力并延长电池寿命.

爱普生双传感器结构

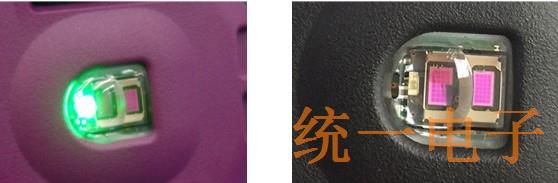

在GPS运动手表监视器上,我们使用双传感器结构在剧烈运动中更准确地跟踪心率,例如跑步.除了爱普生自家生产的爱普生晶振之外,在这种结构中,有两个光电探测器：主传感器和辅助传感器.

我们的心率监侧仪除了自家生产的小型,高精密SMD晶振,有源晶振等还配备了加速度计,可进一步提高心率测量精度.当用户运动时由于手臂运动而使显示器推挤时,反射的LED光会散射并变成运动噪声,这会干扰心率测量.为了弥补这一点,我们使用加速度计来跟踪用户的运动,并使用内置算法来消除此运动噪声.

精确测量,舒适贴合

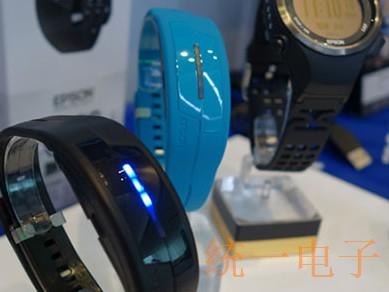

我们爱普生为我们的可穿戴设备设计了精确度和舒适度.例如,我们不断调整机械结构和腕带的设计,以确保舒适,稳定的配合,提供卓越的准确性和最大的舒适度.爱普生的心率测量技术是生命体征感知的关键技术,我们将努力进一步发展这项技术,为体育,医疗和医疗领域的客户带来新的价值.
