爱普生晶振的输出波形与测试电路分析
爱普生晶振在晶体行业中名列前茅,从成立以来发展至今始终以客户为中心,并且不断开拓创新,研发高精密贴片石英晶振产品以满足不断变化的市场.下面统一电子给大家所介绍到的是爱普生晶振的输出波形与测试电路分析.

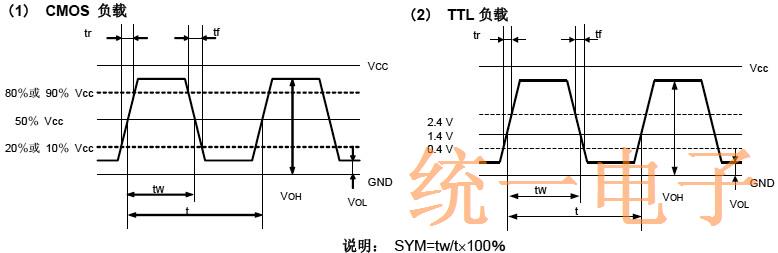

1.时序表
2.测试条件
(1)有源晶振电源电压
超过150μs,直到电压级别从0%达到90% .
电源电压阻抗低于电阻2Ω.
(2)其他
输入电容低于15pF
5倍频率范围或更多测量频率.
铅探头应尽可能短.
测量晶振频率时,探头阻抗将高于1MΩ.当波形经过振荡器的放大器时,可同时进行测量.
(3)其他
CL包含探头电容.
应使用带有小的内部阻抗的电表.
使用微型插槽,以观察波形.(请勿使用该探头的长接地线.)
3.爱普生晶振测试电路
爱普生石英晶体振荡器TCO-****系列VG,TG,EG,XG系列*1:在频率电压控制功能时,进行连接

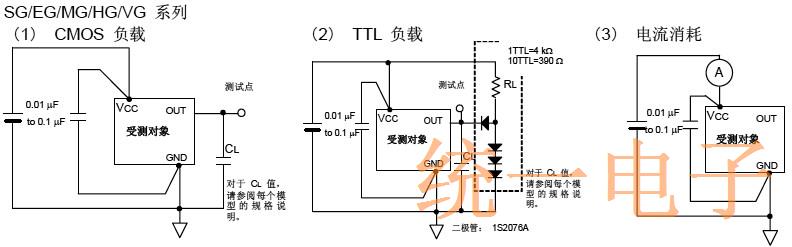

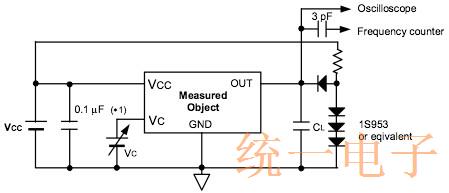

(1)CMOS负载
|
爱普生晶振型号 TCO-710x TCO-708*X1A |
|

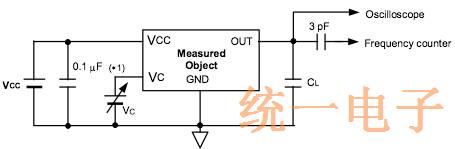

(2)抗低,电容负载
|
爱普生晶振型号 TG-5021CG/CE TG-5031CJ TG-5035CG/CE/CJ |
|
(3) TTL负载
|
EPSON晶振型号 TCO-708*A1A |
|

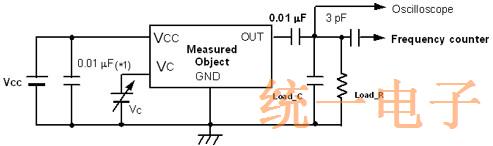

(4) Resistance,Capacitance load
|
EPSON晶振型号 VG-4512CAc |
|

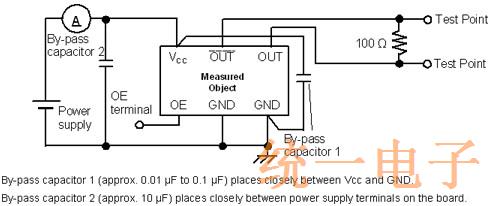

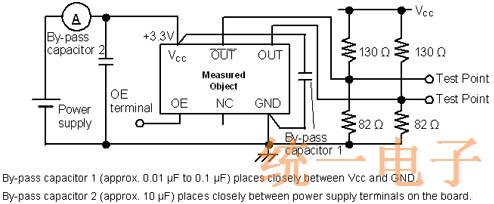

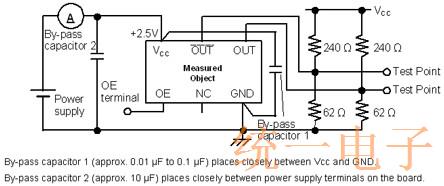

(5) LV-PECL负载
|
爱普生晶振型号 EG-2121CB/CA XG-2121CA EG-4121CA |
|

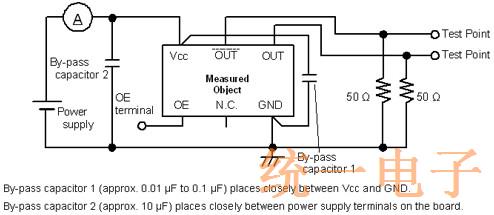

(6) LV-PECL负载
|
EPSON晶振型号 EG-2102CB/CA XG-2102CA EG-2101CA EG-4101CA EA-2102CB |
|

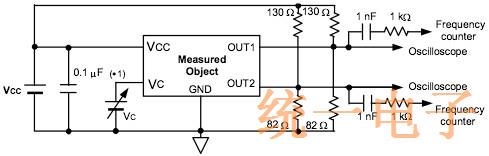

(7) LVDS负载
|
爱普生晶振型号 EG-2121/2102CB XG-2121/2102CA EG-2121/2102CA EG-2101CA EG-4121/4101CA EA-2102CB |
|
(8) HCSL负载
|
爱普生晶振型号 EG-2121/2102CA EG-4121/4101CA |
 |
