无线通信和半导体技术发展迅速,人们不断开发使用千兆赫范围的各种应用频率.这些新应用越来越需要高精度和稳定的千兆赫范围晶体定时装置采用谐振器的基本振荡模式,无需使用用于锁相环(*PLL),参考高次谐波振荡或低频振荡振荡.

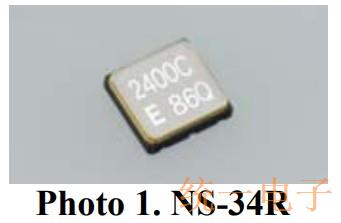

日本EPSON CRYSTAL因此开发NS-34R谐振器,包装尺寸为3.8x3.8x0.98mm.以及一对低噪声振荡器采用NS-34R,有源晶体振荡器EG-9000GC和EV-9000GB.

NS-34R基于一个原始的爱普生晶振ST切割水晶表面声波(SAW)谐振器已经在批量生产中证明了谐振频率高达800MHz.爱普生利用其制造技术进一步缩小规模并提高IDT的稳定性(在石英基板上以规则图案设置的梳形电极)以实现NS-34R SAW谐振器支持高达2.5GHz的谐振频率.

爱普生高精度NS-34R SAW谐振器

背景：STW(表面横波),即使是快速传播SAW通常用于在基频上实现GHz范围谐振模式.然而,高精度STW器件很难实现,因为它们频率对电极线宽和薄膜厚度非常敏感,这使得它们易受制造工艺变化的影响.

相反,使用爱普生的晶体SAW声表面谐振器的频率原始ST切割基板,该公司已经在高达800MHz的共振频率下批量生产与STW谐振器相比,对电极线宽和薄膜厚度的敏感性要小得多.而且,这些水晶SAW谐振器的频率温度系数大约是其频率的三倍STW谐振器.

鉴于这些优势,Epson Toyocom开始着手应用其微细加工和稳定技术努力缩小梳形电极的几何形状,并成功地开发出高精度NS-34R SAW谐振器,支持高达2.5GHz的谐振频率.

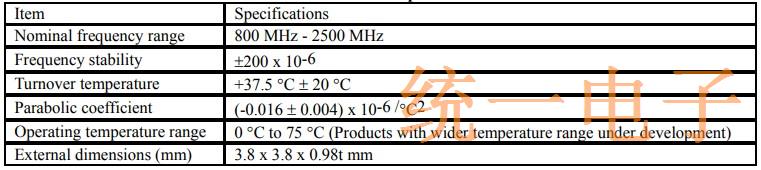

表1. NS-34R主要规格

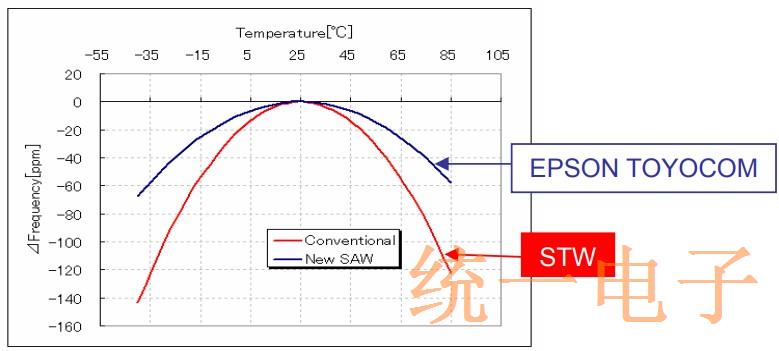

图1. NS-34R温度-频率特性

特点：爱普生高精度NS-34R SAW谐振器的频率稳定性为±200x10^-6,包括初始频率容差,频率温度系数和老化.它还具有良好的频率-温度特性.使用2端口结构的谐振器,NS-34R的电气特性包括Q值1000插入损耗为6dB.此外,NS-34R SAW声表面谐振器的功率耐久性使其能够承受功率超过+10dBm的应用.使用NS-34R可以实现低相位噪声晶体振荡器通过在振荡环路内传播高功率信号,同时利用振荡器NS-34R的Q值很高.另外,由于NS-34R在中心频率处的VSWR为1.5或更小,因此a当谐振器内置于振荡电路中时,不需要匹配电路,因此NS-34R也是如此有助于振荡器小型化.
