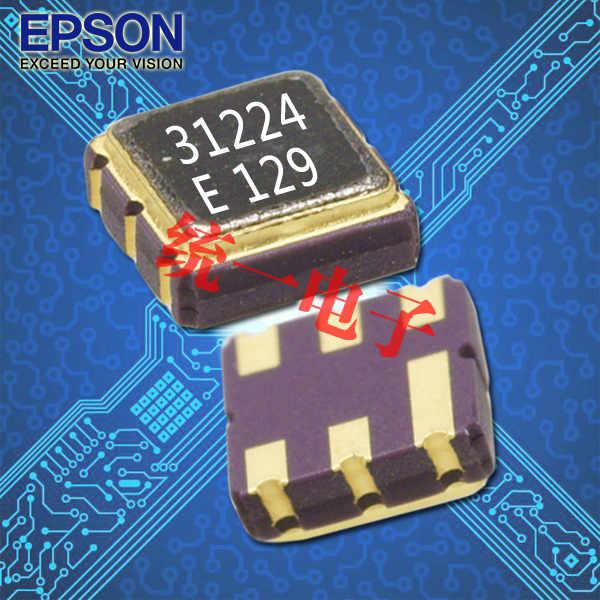

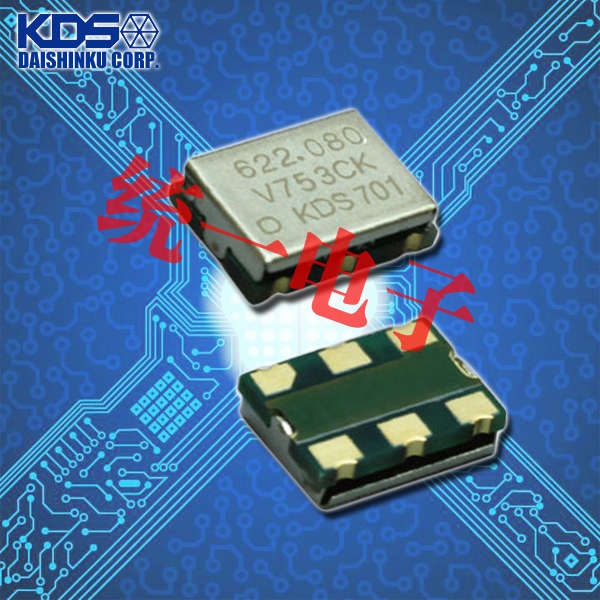

在创建ECL振荡器规范时,重要的是要考虑应用程序的期望值,振荡器而不仅仅是金属电解规范作用,这种做法可能会导致商家撤消费用购买组件,在所有指定的条件下指定石英晶体频率容差是常见的,也可能是简单的频率,负载,走线宽度等,温度漂移,校准,电压变化,负载变化和老化,都是完全指定振荡器所需的频率容差,电压控制版本需根据规定的控制电压变化进行频率传输电压变化.

电源:NEL假设典型系统电源工作在-5.2V±5％,将从-0.52V升至-4.68V,大约10毫秒(该标称值附近的实际极限是2至5毫秒),+5.0V±5％版本的测量范围为+0.5V至+4.5V.ECL旨在驱动50欧姆传输线,通常在上面使用ECL振荡器50MHz,频率高于100MHz,由于这些信号的速度和事实ECL不提供钳位电路,必须使用良好的RF技术来处理这些信号.

加载/跟踪长度:在所有情况下,建议使用50欧姆传输线和50欧姆负载至-2.0伏,器件的所有电气参数均以50欧姆负载规定,偏离这一点可以显着改变对称性,逻辑电平和转换时间(Tr＆Tf),另外它也在上电期间影响石英晶体振荡器的正常启动,信号路径的长度不是使用适当的传输线理论时至关重要,但是,必须考虑信号丢失,什么时候仍然建议使用+5.0伏电源传输线,负载使用81欧姆上拉和130欧姆下拉至应该是戴维宁相当于50欧姆提供适当的偏见.

假设充电曲线是类似于线性斜坡的电容电荷的典型指数曲线,偏差电压,电压容差,斜坡时间或斜坡形状(包括步长或非单调性)必须被告知振荡器制造商,其中一个原因是存在不同在加电期间激发石英晶体并改变上述特性的方法可能会改变激励方法反过来又会影响启动,振荡器只要设计偏离标准的50欧姆负载,就应该咨询制造商条件,其他负载会导致反射,偏差变化和振铃,从而影响操作振荡器.

在许多情况下,通常使用更高的阻抗(高达530欧姆)应用,虽然不建议这样做,但如果是铅则可以使用这些更高阻抗的负载长度保持在2英寸以下,另外,请注意负载阻抗会大大影响对称,在这些情况下,仍应使用良好的RF技术对信号导体进行布线,不应该将其他有源晶振器件连接到振荡器的输出(例如a有线配置),所有这些指南适用于双输出情况下的两个输出振荡器,在任何情况下都不应将未使用的输出保持未终止状态.

无论振荡器是时钟还是正弦波输出,重要的是要明确指定负载振荡器将在应用中驱动,预期的负载电容可能很难,但必须指定,这对老龄化很重要最高操作或储存温度的特性未指定高于必要的特性为申请,对于时钟振荡器,必须指定数字波形,预期的逻辑水平限制必须定义指定的负载,上升和下降时间或振荡器的速度必须指定逻辑级别之间的转换,这些逻辑电平基本上由被驱动的特定设备定义或被驱动设备的技术.
