普锐特有源振荡器详细说明书，石英基器件，主要是体声波（BAW）器件，长期以来一直是通过该标准对所有商业上可获得的时钟源进行了比较。历史石英晶体是一种非常稳定、高质量的频率控制谐振器，有充分的文献证明普遍认可。基于石英的频率控制设备的频率与温度响应、老化、抖动和相位噪声特性都记录在工业然而，这种特性与利用新技术的频率控制装置之间缺乏简洁的技术比较。在MEMS和这项分析的作者开始将其他设备与已建立的石英基设备进行比较2007年的一项研究，并于2008年发表了《频率控制装置的比较分析》。这比较研究是对早期基准分析的更新和扩展。

这项研究在相同的测试条件下应用了标准测量技术以下设备，以便提供性能和能力的直接比较：
I MEMS I振荡器（制造商A）
II MEMS II振荡器（制造商B）
III以石英晶体为谐振器的可编程M/N倍频振荡器（制造商C）
IV无石英晶体振荡器-无任何外部的温度补偿L/C振荡器  谐振器（由Pletronics，股份有限公司制造，QF55系列）

V传统石英（体声波）时钟振荡器（Pletronics，股份有限公司生产的SM55系列）
所有研究的设备都是从一家国家电子元件分销商处购买的很容易在市场上买到。Pletronics，股份有限公司制造的零件从工厂取出库存.

本文给出的结果基于已建立的频率控制测量技术采用了当时市场上可买到的当前测试技术2012年研究。除非另有说明，所有试验均在相同条件下进行。

Ovenized Crystal Oscillator（OCXO）通常用于高精度频率应用。这种方法将晶体和相关有源晶振电路加热到结晶图2显示了OCXO应用程序中使用的上部转折点的一部分。普锐特有源振荡器详细说明书.

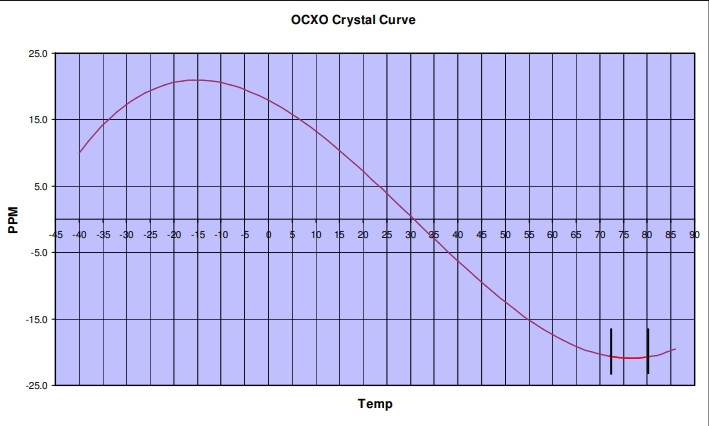

这些有源振荡器的晶体是这样制造的，所以上转折点高于最高点指定的温度范围。晶体和相关电路被加热至晶体上该点附近的狭窄温度窗口，设备被调谐到温度。

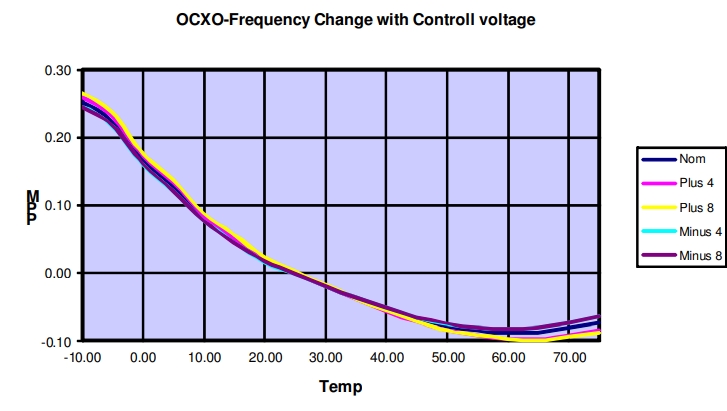

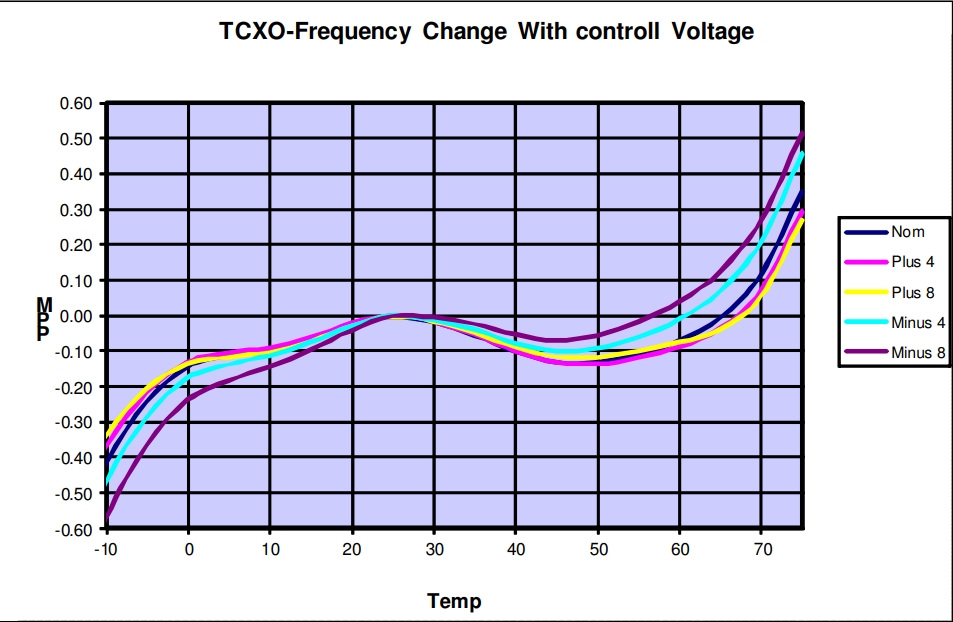

温度稳定的环境具有一些固有的优点。这种方法降低了前面提到的温度系数效应。图3显示了当EFC变化为+/-4 ppm和+/-8 ppm时OCXO的频率-温度特性至TCXO。数据显示OCXO与控制电压变化相关的稳定性在与50-100ppb的TCXO相比。
OCXO还有一个额外的优点，那就是在非常窄的温度下锻炼有源石英晶振窗口，通常为几度或更小。这大大减少了激发不想要的东西的机会晶体中的模式。这种方法的最大缺点是设备的大小和功率要求。随着技术的发展，这些设备继续减少。

本申请说明中提供的数据取自市面上现成的产品。供应商之间的确切数字会有所不同，但总体趋势和近似值幅度应该相似。在选择合适的设备之前，需要审查的关键问题是频率稳定性的变化以及校准和长期稳定性所需的调整，（老化）。OCXO对这些效应的敏感性只有TCXO的四分之一。这应该是在考虑产品的使用寿命时将其考虑在内。

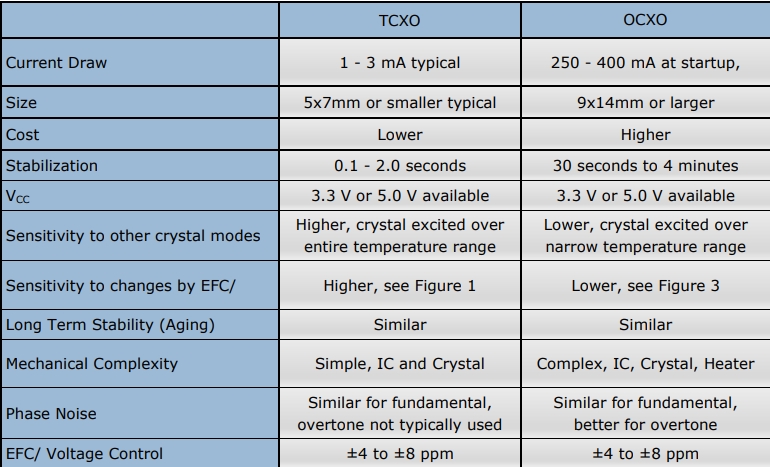

下表概述了OCXO和TCXO产品之间需要考虑的差异。在里面一般来说，当尺寸和功率对应用至关重要时，首选TCXO。这些往往是手持或电池操作的设备。就频率而言，OCXO是一种更稳健的产品稳定性这种类型的产品往往更适合于通信/网络应用。表A应该有助于指导设计者为应用程序选择最合适的技术。

Pletronics是一家以服务为导向的垂直整合供应商，提供高混合频率控制和RF产品解决方案。我们投资于石英晶振技术，为那些需要频率控制设备的客户提供最新的大批量产品。我们成立了合资企业和子公司，以提供最高频率、最高质量的零件。Pletronics，Inc .致力于通过提高产量、降低成本、提高客户满意度和满足员工对培训、安全和士气的期望来持续提高质量。
