NDK用于安全类车载用途的新款2520小型32.768K有源晶振
NDK日本电波株式会社技术升级又推出新款贴片晶振,为顾客提供更多优质产品.自1948年成立以来NDK晶振公司始终不忘初心,发展更先进的生产技术,尽管如今已是业内的佼佼者,仍然不断进步,开拓创新,以研发制造更多晶振产品,提高用户的利益.
NDK用于安全类车载用途的新款2520小型32.768K有源晶振.是新推出的一款采用2.5x2.0x0.9mm小体积的时钟晶体振荡器,频率为32.768KHZ,超小型,重量超轻仅0.02g.型号命名为NZ2520SHA晶振.下面我们一起了解下此款32.768K有源晶振的参数以及具有哪些特征.
NZ2520SHA晶体振荡器特征：
适合于安全类车载用途的高品质、高信赖性设计
可对应 -40～+125℃的宽温范围.
尺寸2.5×2.0mm、高度0.9mm、重量0.02g,小型、量轻.
起振时间可短于音叉型晶体谐振器(Typ.1ms).
符合AEC-Q100/200标准.

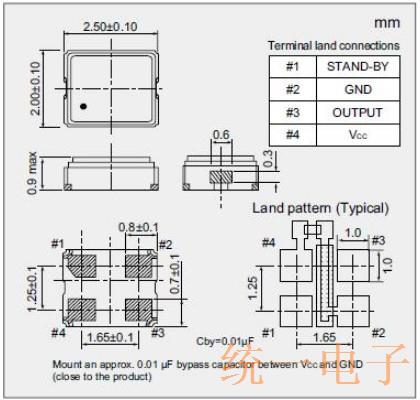

NZ2520SHA晶振外形尺寸图：
NZ2520SHA晶体振荡器参数规格：
|
型名 |
NZ2520SHA晶振 |
||||
|
输出规格 |
CMOS |
||||
|
额定频率(kHz) |
|||||
|
尺寸大小(L×W×H:mm) |
2.5×2.0×0.9 |
||||
|
综合频率允许偏差 |
Max.±100×10-6 |
Max.±50×10-6 |
Max.±50×10-6 |
||
|
工作温度范围(°C) |
-40to+125 |
-40to+105 |
-40to+85 |
||
|
储存温度范围(°C) |
-55to+125 |
||||
|
电源电压[VCC](V) |
+1.8to+3.3 |
||||
|
消费电流 |
工作时(μA) |
+25°C |
220~260 |
||
|
断开时(μA) |
+25°C |
20 |
|||
|
VOLMax./VOHMin.(V) |
0.1VCC/0.9VCC |
||||
|
TrMax./TfMax.(ns) |
200/200(at0.1VCCto0.9VCC) |
||||
|
波形对称Min.toMax.(%) |
45to55(at0.5VCC) |
||||
|
负载电容(CL)Max.(pF) |
15 |
||||
|
起振时间Max.(ms) |
4(Typ.1ms) |
||||
|
老化率Max. |
±5×10-6(+25°C,第一年) |
||||
|
停振功能 |
可支持(三态) |
||||
NDK晶振规格料号
需要订货的用户请告知所需要的“型名”、“频率”以及“规格料号(如下表)”.如需除此以外的NDK晶振规格,请咨询亿金电子业务部.
|
综合频率 |
工作温度范围(°C) |
电源电压（V） |
|||
|
+1.8±0.18 |
+2.5±0.25 |
+3.0±0.3 |
+3.3±0.33 |
||
|
±100×10-6 |
-40~ +125 |
NSC5222A |
NSC5222B |
NSC5222C |
NSC5222D |
|
±50×10-6 |
-40~+105 |
NSC5223A |
NSC5223B |
NSC5223C |
NSC5223D |
|
±50×10-6 |
-40~+85 |
NSC5224A |
NSC5224B |
NSC5224C |
NSC5224D |
