智能小型公用事业仪表无线射频振荡器应用
智能小型公用事业仪表无线射频振荡器应用
智能公用事业公司拥有大量数据,由此获得极富价值的见解,它们能够收集到有关家用设备类型与使用情况的详细资料,智能电网基础设施同样提供有重要意义的情境数据传输,利用石英晶振无线射频识别(RFID)技术进行设备管理和跟踪查询,利用所获得的大量情境信息来支持定期维护或故障查找,技术还将提供更为有利的契机,将情境信息转化为竞争优势.

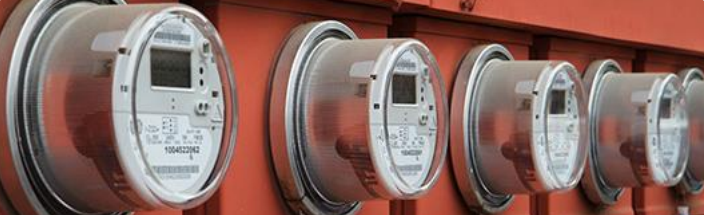

小型公用事业仪表通常被用于衡量客户效用用法并将数据无线晶振传输到收集点通过网状或蜂窝网络,智能电表利用RF发送和接收数据公用事业公司的天然气,水和电力使用这些应用程序可能具有挑战性传输距离长,在崎岖的地形或在极端气候,可能会影响准确性或数据的一致性.
其他射频应用,如可穿戴设备,GPS,医疗监控和RFID,它们都需要频率控制产品,通常,数据通过传输距离较短(例如,您的手腕到您的手机电话)因此,频率的挑战控制要复杂得多,而手表水晶会仍然需要,标准晶体和TCXO振荡器可能也需要.功率低功耗元件因此至关重要应用中的电池寿命要求,提供低至1.8V电源电压的元件具有宽电压范围功能和输入电流低至2mA是这些情况下的理想选择,极端环境-客户通常需要工业工作温度范围为大多数仪表产品在极端环境中运行.
尺寸限制-电路板尺寸非常小,可能包括多达20种不同的组件,包括频率控制.
|
•I589 / I789系列 |
|
在-40°C至+ 85°C的温度范围内，2.0x1.6x0.80mm，+ / - 0.5ppm |
|
•I547 / I747系列 |
|
在-40°C至+ 85°C的温度范围内，2.5x3.2x1.0mm，+ / - 0.5ppm |
|
石英晶体 |
|
•ILCX19系列 |
|
在-40°C至+ 85°C时，尺寸为1.6x2.0x0.45mm，+ / - 15ppm |
|
•ILCX18系列 |
|
在-40°C至+ 85°C的温度范围内，2.0x2.5x0.65mm，+ / - 15ppm |
|
•IL3W系列 |
|
在-40°C至+ 85°C的温度范围内，1.6x1.0x0.50mm，+ / - 20ppm |
|
•IL3T系列 |
|
在-40°C至+ 85°C的温度范围内，1.2x2.0x0.60mm，+ / - 20ppm |
由于大多数无线应用的复杂性,温度补偿晶振或TCXO需要代替标准时钟振荡器,TCXO确保频率保持接近标称值尽可能的频率,这更具挑战性在更长的距离上传输信号,大多数RF应用中也需要标准晶体加快处理器内部代码的执行速度,最后,实时还需要一块手表水晶时钟或RTC,这种石英晶体可以跟踪电流微处理器的时间;它通常由一个电池,所以时钟可以在整个系统运行时运行断电.
