福克斯石英晶振编码FOXSDLF/245FR-20/TR为6G模块而生

福克斯石英晶振编码FOXSDLF/245FR-20/TR为6G模块而生，知名的福克斯公司，凭借着对于晶振产品的热爱，追求极致的体验，并将优质的产品打造出来，得到广大用户的深度支持，利用自身的对于行业独特见解，开发适合物联网，无线应用，6G模块等应用使用的石英晶体，编码FOXSDLF/245FR-20/TR，型号HC49SDLF，石英晶体谐振器，大尺寸晶振11.8*5.0mm，频率为24.576MHz，频率稳定性±50ppm，具备高性能低损耗的特点，产品特征：公差低至±10ppm，稳定性低至±5ppm，工作温度范围-55°C ~ +125°C，特点适合用于6G模块，蓝牙模块，智能音响，无线应用等领域。

涵盖了这些小钟表生产的最初阶段。石英是在高压灭菌器中人工培育的，重量可达几公斤。

然而，从这一点来看，我们距离最终将被放置在盘子上的微小组件还有几个生产阶段。我们将何去何从？

从石英块到石英晶片

首先，该块的参考平面Z是表面-地面。研磨后，石英块的Z平面被精确定义，并且该块可以被进一步加工。

现在，所谓的石英晶体晶片从该块上切割下来。锯切的方向是沿着X轴。种子也被切掉了。我们回忆:这是再利用培养合成石英。福克斯石英晶振编码FOXSDLF/245FR-20/TR为6G模块而生.

从石英晶片到石英毛坯

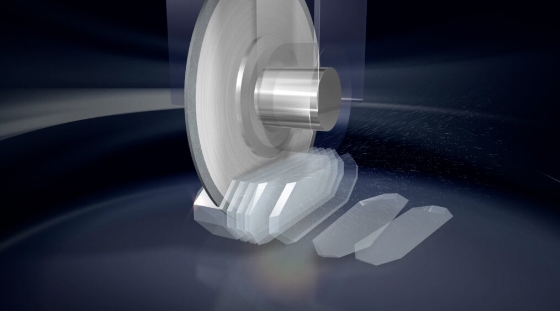

现在，从SMD晶振晶片上切下小的水晶坯。此处所需的切割角度为35 °,也称为“AT切割”。阅读为什么这个特殊的切割角度是重要的这里.

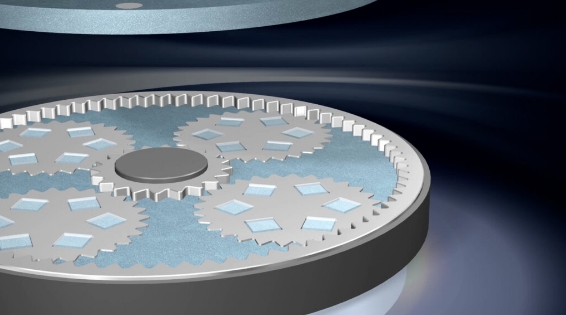

然后以平面平行的方式研磨石英坯件，直到达到所需的厚度。这取决于空白在过程结束时应该具有的频率。该生产阶段的目标频率通常略低于最终目标频率。现在将叶状坯件切割成原始坯件，并再次进行研磨。

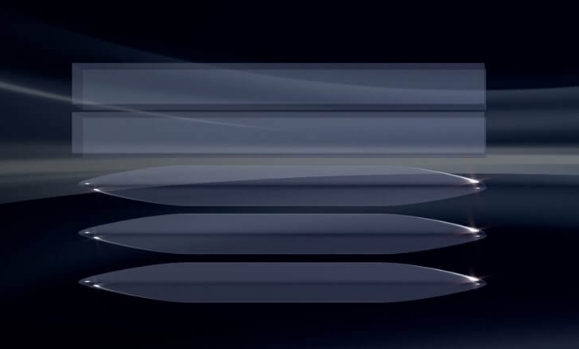

下一个加工阶段称为“倒角”。一旦完成，石英坯的横截面就成了垫子的形状。然而，视觉效果不是该小体积贴片晶振工艺的原因，至少不是直接原因:一方面，这种形状使得更容易安装在支架系统中，另一方面，坯料的振动面积减小。这避免了寄生谐振。可以找到关于这个生产阶段的更多细节和背景这里.

连接电极

使用X射线检查频率后，清洗石英坯件。因此，这些部件为电极的应用做了最佳准备。同样，空白是根据它们的频率排序的，即使在这个阶段，它们也应该仍然略高于它们的目标频率。为什么？附着电极在某种程度上降低了频率，因此在前面的阶段中已经考虑到了这一点。

最后，电极还是不见了。它们通过模板进行气相沉积，这一过程也称为“溅射”。坯件现在准备好了，可以安装在外壳中。
