ClearClock系列石英晶体振荡器包括相位各种锁相环和三次泛音解决方案 设计需求。性能选项支持下一个网络带宽需求的产生， 光收发器、高速通信、云计算、存储和RF应用。这些粉盒 器件提供业界领先的低功耗和 低抖动性能。它们提供相位噪声和均方根抖动 FPGAs和ASICs实现串行数据速率所需的性能 56Gbps及以上。

锁相环路：

适用于：
50MHz至2100MHz
156.25 MHz时的均方根抖动为119fs（典型值）
高达2100MHz的任何可用频率
基于PL的解决方案的最低功耗

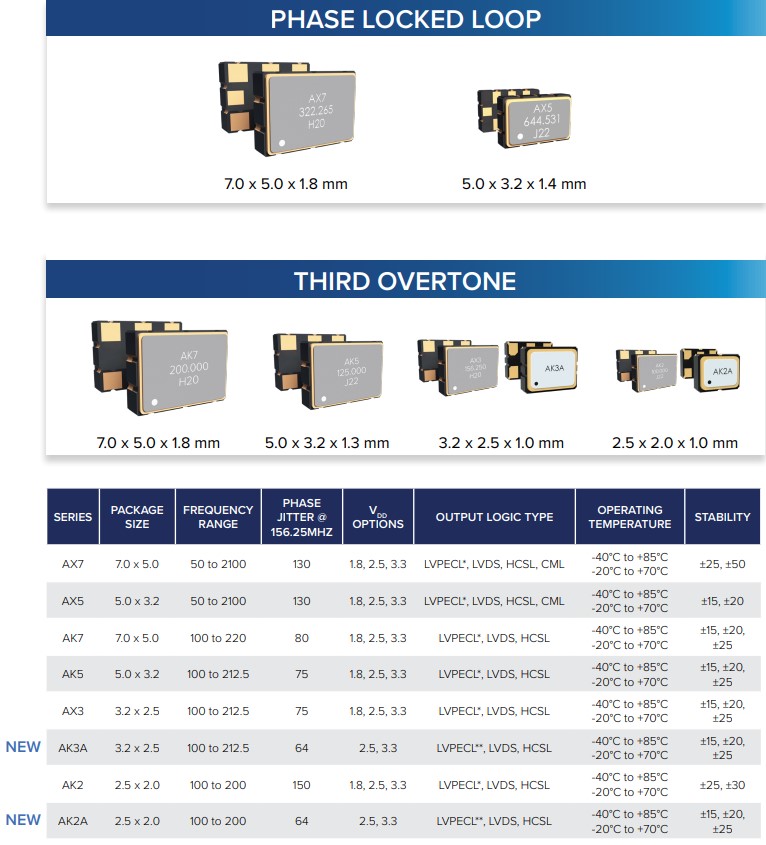

可提供的包装尺寸：5.0 x 3.2和7.0 x 5.0毫米有源晶振
第三泛音

适用于：
100MHz至212.5MHz
优化了156.25MHz时64fs（典型值）的RMS抖动
选择最高212.5MHz的可用频率
与基于PLL的解决方案相比，功耗降低50%
可提供的包装尺寸：2.5x2.0、3.2x2.5、5.0x3.2和7.0x5.0mm石英晶振
基于锁相环的XO：

基于复杂的PLL技术，AX5和AX7 器件具有出色的均方根抖动性能，通常更好 在50MHz到2,100MHz的任何载波频率下，大于150fs。 这些基于PLL的解决方案提供业界领先的鞋面 频率限制，适合要求更高频率的应用 超过200MHz时钟参考。这些可编程的XO 有微型包装尺寸。

功能：
50MHz至2100MHz的宽频率范围
可编程振荡器为样品提供快速交付周期
典型的119fs RMS抖动（F=156.25MHz）
同类产品中功耗最低：80mA最大Idd（LVDS）
支持LVPECL、LVDS、HCSL和CML差分晶振输出逻辑类型
包装尺寸小至5.0 x 3.2 mm
OE引脚1和2以及有源高电平和低电平逻辑选项可用
在20年的产品寿命内提供卓越的全包频率精度

Abracon晶振ClearClock产品指南

第三泛音XO

Abracon的第三代泛音ClearClockTM解决方案提供 业界领先的低噪声、差分能效晶体振荡器。振荡器的简化架构 避免基于PLL的乘法，从而降低整体 功耗，同时保持出色的均方根值 抖动性能。这些XO采用紧凑型封装 尺寸非常适合空间受限的设计，例如光学 收发器。

功能：
频率范围从100MHz到212.5MHz贴片晶振
典型64fs的RMS抖动（F=156.250MHz，LVPECL，AK2A和AK3A）
低功耗27mA最大Idd（LVDS）
支持LVPECL、LVDS和HCSL输出逻辑类型
小包装尺寸低至2.5 x 2.0 mm
OE引脚1和2，有源高电平选项可用
卓越的全包频率
产品寿命超过20年的精度

Abracon晶振ClearClock产品指南

* LVPECL仅提供3.3 Vdd选项**电源电压(Vdd) = 2.5V和2.375~3.63V选项不适用于LVPECL输出

系统设计人员面临着与参考时钟抖动相关的基本挑战 由于对更小形状因素的不断增长的需求:如石英的尺寸 晶体内部的参考振荡器是减少，能力举行优越的有效值 抖动性能变得具有挑战性。随着对这两者的持续需求 系统尺寸和功能，设计人员正在寻找满足 小尺寸和抖动性能的最佳收敛。

锁相环路

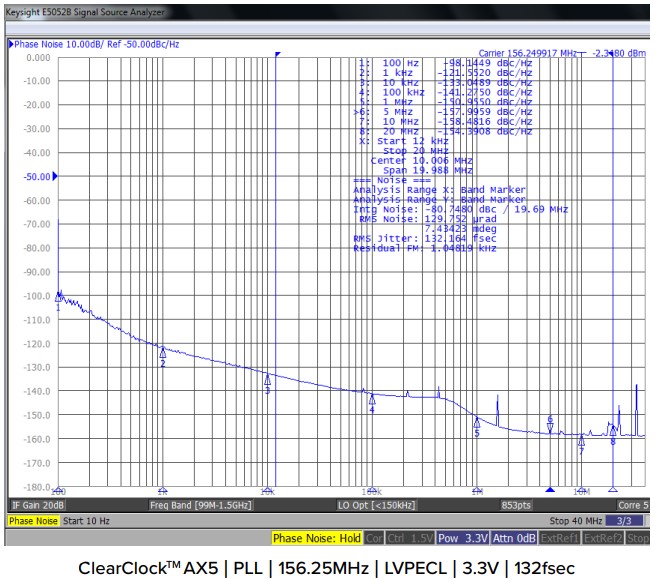

从一开始，Abracon就一直专注于实现 这种融合产生了微型超低均方根抖动时钟解决方案 外形尺寸。2018年，Abracon在其ClearClock家族下推出了两个解决方案， AX5和AX7设备分别采用5 x 3.2mm毫米和5 x 7毫米封装。这些 这些器件基于复杂的PLL技术，可产生出色的均方根抖动 性能–载波频率为12kHz至20MHz时，通常优于150fs。

在上述PLL方法中，采用了一些技术来改善 相位噪声检测器下限的限制，使得相位噪声斜率 更好的融合——离运营商更远。AX5和AX7设备 针对50MHz到2.1GHz载波之间的市场需求进行了优化 频率。这些设备可以配置为以下任意频率 Abracon生产工厂先前指定的范围。有能力 为了提供业界领先的频率上限，AX5和AX7解决方案 非常适合要求200MHz以上时钟的应用参考。
