4个至关重要的问题帮您找到适合您设计的完美晶体振荡器

产品选型设计是相当重要的一件事情,比如石英晶振,SMD晶振元件如果没有选择好则是一件非常严重的事情,将会影响到整个产品设计.像如今市场上各种各样的规格型号,想要挑选一款适合的产品时间是一个问题,选择起来难度也是相当大.下面统一电子为你为你解决4个至关重要的问题帮您找到适合您设计的完美晶体振荡器.

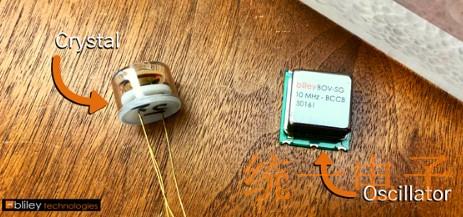

1.你需要水晶还是振荡器?

这是很多工程师都会犯的一个简单错误,石英晶体和石英晶体振荡器之间实际上存在很大差异.封装的石英晶体只是一种精细切割和抛光的石英晶体,在施加电输入时以非常特定的频率谐振.当连接到具有集成振荡器电路的设计时,石英晶体提供时钟合成和精确定时.仅石英晶体不提供时钟输出.由于成本,尺寸和功率限制,大多数消费类和电池供电的应用使用标准石英晶体.

石英晶体振荡器（XO）是一个完整的器件,包含石英晶体,振荡器电路,输出驱动器和潜在的锁相环（PLL）.与单独的石英晶体不同,晶体振荡器具有电源电压,提供时钟输出.

有源晶振,晶体振荡器更常用于高端应用,如数据中心,电信,卫星通信,国防运营和PNT等.这是因为晶体振荡器即使在极端温度,敏感环境,振动和g下也能稳定地保持频率和低相位噪声.另一个好处是石英晶体振荡器具有集成的电源噪声抑制功能,可最大限度地降低板级相位噪声的影响.

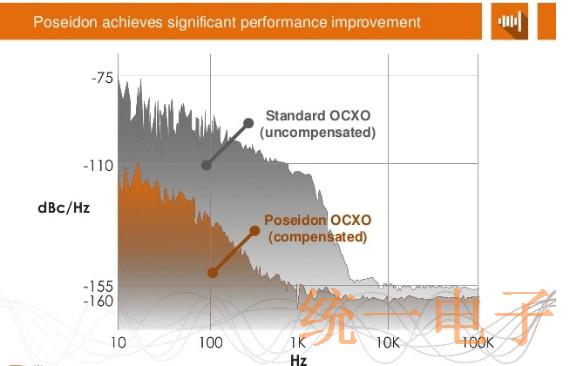

2.需要什么相位噪声性能?

说到相位噪声,重要的是要知道保持低相位噪声对于您的应用至关重要.有源晶振,晶体振荡器相位噪声在非常基本的水平上是时钟频率信号中的失真或增加的噪声量.由于石英晶体振荡器通常是定时系统的主要心跳,因此通常需要保持低相位噪声.

低相位噪声振荡器<250fs-RMS在高性能应用中至关重要.这是因为高相位噪声电平会导致高误码率（BER）甚至导致系统通信完全丢失.因此,从低相位噪声时钟源开始总是更安全,特别是在高端应用中.

3.你的晶振频率会改变吗?

当涉及晶体振荡器所需的频率时,有一些可用的选项.

1.有源晶体振荡器,保持单个特定频率.例如10MHz振荡器.

2.晶体振荡器提供的频率可能需要改变.例如,视频成帧器可能需要在297MHz和297/1.001MHz的两个不同视频帧速率之间切换.

3.作为裕量测试的一部分,故意向振荡器添加一个小的频率偏差,以对系统级设置和保持时间进行压力测试.

很多时候,设计工程师可能不知道最终设计需要的确切频率,但他们知道需要振荡器来提供参考.在这种情况下,有两种主要类型的振荡器可以提供解决方案：

①双和四振荡器,可提供多个预先存储的频率②I2C可编程XO,可在宽频率范围内提供一致的低相位噪声功能.该选项提供最大的频率灵活性,可以重新编程为几乎无限多种频率.

4.频率稳定性有多重要?

简而言之,频率稳定性是指晶振,晶体振荡器频率偏离所需频率输出的程度.频率漂移可以基于许多因素发生,包括温度,外部振动和g力.如果频率超出应用要求,则可能发生定时错误或完全失去通信.

频率稳定性以百万分率（ppm）表示,有时甚至是十亿分之一（ppb）,用于精确的军事和国防技术等关键应用.

石英晶体在很长一段时间内缓慢老化,导致输出频率随时间缓慢漂移.一个好的有源晶振,晶体振荡器供应商将在给定温度（通常为25℃）的不同时间范围内显示老化水平,例如1年,5年和10年.这为长期稳定性提供了可靠的保证.

哪里可以找到完美的晶体振荡器?找统一电子进口晶振代理商

统一电子生产销售石英晶体,有源晶振,SAW滤波器等.所有产品均选用优异材料生产,具有高稳定性.统一电子多年来不断努力,并且代理ECS晶振,FOX晶振,Bliley晶振等欧美品牌.所代理的Bliley Technologies在制造石英晶体和振荡器方面拥有超过85年的经验.为许多不同的高性能和低相位噪声解决方案提供各种OCXO,TCXO,VCXO和时钟.了解更多欢迎登入统一官网,或来电咨询27837683.
