S5石英晶体振荡器,AKER晶振,S53305T-24.000-X-R晶振
频率：0.5~50MHZ,0.5~75MHZ,0.5~156.250MHZ

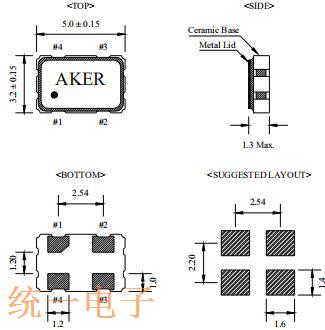

尺寸：5.0*3.2mm
S5石英晶体振荡器,AKER晶振,S53305T-24.000-X-R晶振，5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
S5石英晶体振荡器,AKER晶振,S53305T-24.000-X-R晶振，AKER晶振公司发展历史：
2000 引进全自动化制程设备，正式生产SMD谐振器产品。 通过ISO9002认证。转投资安圣电子科技股份有限公司。
2001 通过2000年版ISO9001认证。
2002 股票上柜挂牌。
2004 取得ISO14000、OHSAS18000认证。
2007 投资成立美国子公司AKER Technology USA Corp.。大陆深圳设立办事处。
2015 取得ISO50001认证。
2017 安碁晶振荣获2017上海智能交通展优秀产品奖。 参与经济部加工出口区管理处所提出加工出口区形塑新风貌—公司草皮绿化工程，为环保尽一份心力。

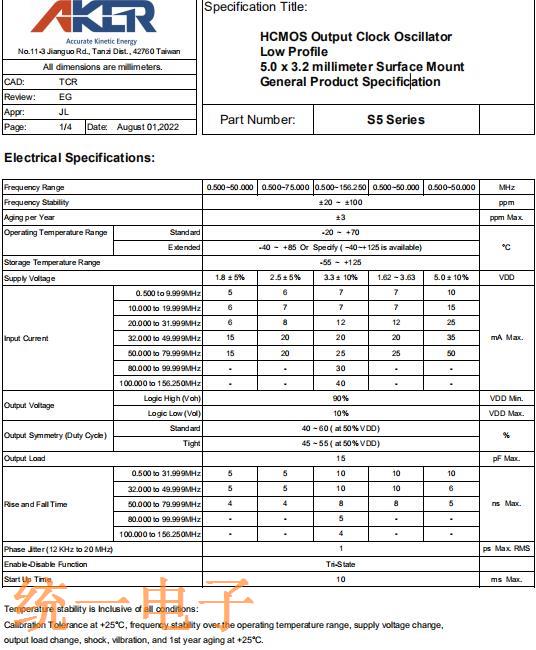

| Frequency Range | 0.500~50.000 | 0.500~75.000 | 0.500~156.250 | 0.500~50.000 | 0.500~50.000 | MHz | ||||
| Frequency Stability | ±20 ~ ±100 | ppm | ||||||||
| Aging per Year | ±3 | ppm Max. | ||||||||
| Operating Temperature Range | Standard | -20 ~ +70 | °C | |||||||
| Extended | -40 ~ +85 Or Specify ( −40~+125 is available) | |||||||||
| Storage Temperature Range | -55 ~ +125 | |||||||||
| Supply Voltage | 1.8 ± 5% | 2.5 ± 5% | 3.3 ± 10% | 1.62 ~ 3.63 | 5.0 ± 10% | VDD | ||||
| Input Current | 0.500 to 9.999MHz | 5 | 6 | 7 | 7 | 10 | mA Max. | |||
| 10.000 to 19.999MHz | 6 | 7 | 7 | 7 | 15 | |||||
| 20.000 to 31.999MHz | 6 | 8 | 12 | 12 | 25 | |||||
| 32.000 to 49.999MHz | 15 | 20 | 20 | 20 | 35 | |||||
| 50.000 to 79.999MHz | 15 | 20 | 25 | 25 | 50 | |||||
| 80.000 to 99.999MHz | - | - | 30 | - | - | |||||
| 100.000 to 156.250MHz | - | - | 40 | - | - | |||||
| Output Voltage | Logic High (Voh) | 90% | VDD Min. | |||||||
| Logic Low (Vol) | 10% | VDD Max. | ||||||||
| Output Symmetry (Duty Cycle) | Standard | 40 ~ 60 ( at 50% VDD) | % | |||||||
| Tight | 45 ~ 55 ( at 50% VDD) | |||||||||
| Output Load | 15 | pF Max. | ||||||||
| Rise and Fall Time | 0.500 to 31.999MHz | 5 | 5 | 10 | 10 | 10 | ns Max. | |||
| 32.000 to 49.999MHz | 5 | 5 | 10 | 10 | 6 | |||||
| 50.000 to 79.999MHz | 4 | 4 | 8 | 8 | 5 | |||||
| 80.000 to 99.999MHz | - | - | 5 | - | - | |||||
| 100.000 to 156.250MHz | - | - | 4 | - | - | |||||
| Phase Jitter (12 KHz to 20 MHz) | 1 | ps Max. RMS | ||||||||
| Enable-Disable Function | Tri-State | |||||||||
| Start Up Time | 10 | ms Max. | ||||||||
安装方向
有源振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料. S5石英晶体振荡器,AKER晶振,S53305T-24.000-X-R晶振.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存耐高温晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些SMD晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
AKER晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.AKER安碁晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通晶体振荡器（SPXO）,SMD时钟晶振生产制造中所产生的污染.S5石英晶体振荡器,AKER晶振,S53305T-24.000-X-R晶振.
AKER晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.AKER晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.
AKER晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,高质量晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
