S3石英晶体振荡器,AKER低抖动晶振,S33305T-24.000-X-R晶振，小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

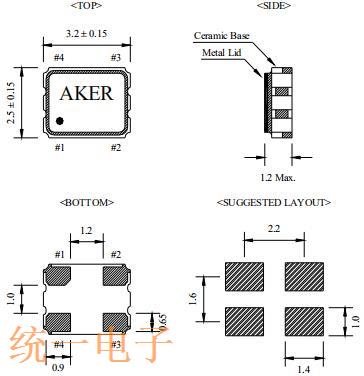

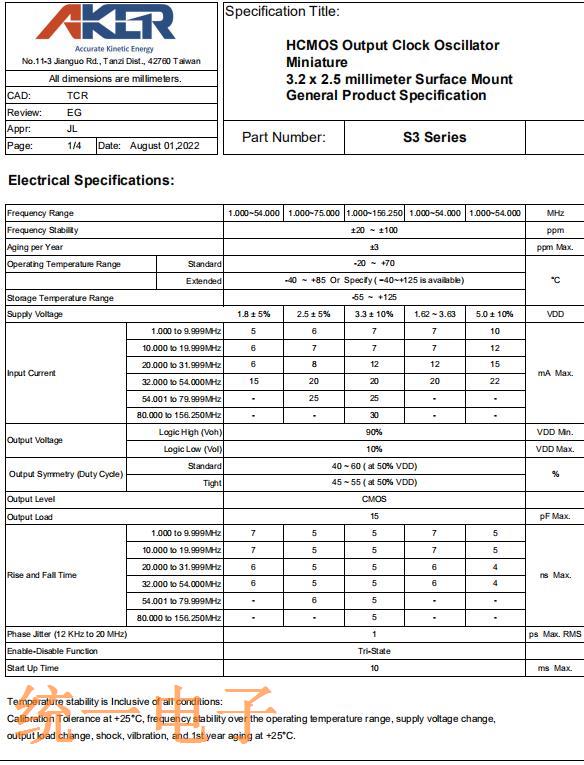

Frequency Range					1.000~54.000	1.000~75.000	1.000~156.250	1.000~54.000	1.000~54.000	MHz
Frequency Stability					±20  ~  ±100					ppm
Aging per Year					±3					ppm Max.
Operating Temperature Range			Standard		-20  ~  +70					°C
			Extended		-40  ~  +85  Or  Specify ( −40~+125 is available)
Storage Temperature Range					-55  ~  +125
Supply Voltage						2.5 ± 5%	3.3 ± 10%	1.62 ~ 3.63	5.0 ± 10%	VDD
Input Current		1.000 to 9.999MHz			5	6	7	7	10	mA  Max.
		10.000 to 19.999MHz			6	7	7	7	12
		20.000 to 31.999MHz			6	8	12	12	15
		32.000 to 54.000MHz			15	20	20	20	22
		54.001 to 79.999MHz			-	25	25	-	-
		80.000 to 156.250MHz			-	-	30	-	-
Output Voltage		Logic High (Voh)			90%					VDD Min.
		Logic Low (Vol)			10%					VDD Max.
Output Symmetry (Duty Cycle)		Standard			40 ~ 60 ( at 50% VDD)					%
		Tight			45 ~ 55 ( at 50% VDD)
Output Level					CMOS
Output Load					15					pF Max.
Rise and Fall Time		1.000 to 9.999MHz			7	5	5	7	5	ns  Max.
		10.000 to 19.999MHz			7	5	5	7	5
		20.000 to 31.999MHz			6	5	5	6	4
		32.000 to 54.000MHz			6	5	5	6	4
		54.001 to 79.999MHz			-	6	5	-	-
		80.000 to 156.250MHz			-	-	5	-	-
Phase Jitter (12 KHz to 20 MHz)					1					ps  Max. RMS
Enable-Disable Function					Tri-State
Start Up Time					10					ms  Max.

安装方向

有源振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存耐高温晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英水晶振子产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度：

温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）. S3石英晶体振荡器,AKER低抖动晶振,S33305T-24.000-X-R晶振.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
