安碁无源晶体,C7S石英谐振器,C7S-16.000-18-3050-3-R晶振
频率：6~133MHZ

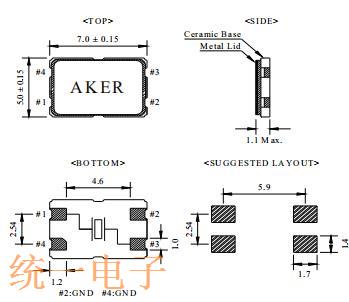

尺寸：7.0*5.0mm
安碁无源晶体,C7S石英谐振器,C7S-16.000-18-3050-3-R晶振,贴片SMD晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
凭借独特的技术，我们随时准备在需要的地方研究和开发创新。除了这些卓越的创新能力之外，Aker致力于灵活并专注于服务，快速和专业地响应，帮助客户创新和发展业务。
AKER晶振连续十几年都研发出受市场欢迎的晶体型号,AKER晶振公司每年供应全球生产厂家上亿颗低功耗,高质量的频率元件,台湾安基高质量晶振应用范围广泛,因为安基晶振经营理念是以诚信,一流的服务满足客户需求为主,在产品设计方面均能符合客户的最高要求,并得到广大客户的好评.

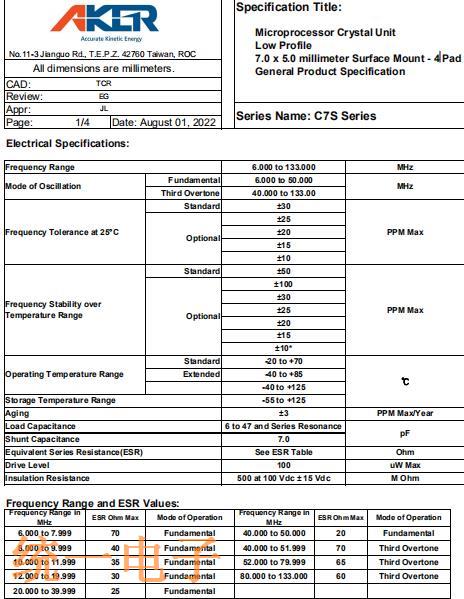

| Frequency Range | 6.000 to 133.000 | MHz | |||||||||||||||||||||||||
| Mode of Oscillation | Fundamental | 6.000 to 52.000 | MHz | ||||||||||||||||||||||||
| Third Overtone | 40.000 to 133.00 | MHz | |||||||||||||||||||||||||
| Frequency Tolerance at 25°C | Standard | ±30 | PPM Max (Note 1) | ||||||||||||||||||||||||
| Optional | ±25 | ||||||||||||||||||||||||||
| ±20 | |||||||||||||||||||||||||||
| ±15 | |||||||||||||||||||||||||||
| ±10 | |||||||||||||||||||||||||||
| Frequency Stability over Temperature Range | Standard | ±50 | PPM Max (Note 1) | ||||||||||||||||||||||||
| Optional | ±100 | ||||||||||||||||||||||||||
| ±30 | |||||||||||||||||||||||||||
| ±25 | |||||||||||||||||||||||||||
| ±20 | |||||||||||||||||||||||||||
| ±15 | |||||||||||||||||||||||||||
| ±10* | |||||||||||||||||||||||||||
| Operating Temperature Range | Standard | -20 to +70 | ℃ | ||||||||||||||||||||||||
| Extended | -40 to +85 | ||||||||||||||||||||||||||
| -40 to +125 | |||||||||||||||||||||||||||
| Storage Temperature Range | -55 to +125 | ||||||||||||||||||||||||||
| Aging | ±3 | PPM Max/Year | |||||||||||||||||||||||||
| Load Capacitance | 6 to 47 and Series Resonance | pF | |||||||||||||||||||||||||
| Shunt Capacitance | 7.0 | ||||||||||||||||||||||||||
| Equivalent Series Resistance(ESR) | See ESR Table | Ohm | |||||||||||||||||||||||||
| Drive Level | 100 | uW Max | |||||||||||||||||||||||||
| Insulation Resistance | 500 at 100 Vdc ± 15 Vdc | M Ohm | |||||||||||||||||||||||||
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口石英水晶振子或包装材料的环境下使用或储藏这些产品.
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于晶体振荡器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.安碁无源晶体,C7S石英谐振器,C7S-16.000-18-3050-3-R晶振.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用台湾进口晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
AKER晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
AKER晶振集团消除事故和环境方面的偶发事件,减少石英晶体谐振器、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.安碁无源晶体,C7S石英谐振器,C7S-16.000-18-3050-3-R晶振.
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
AKER SMD晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.
